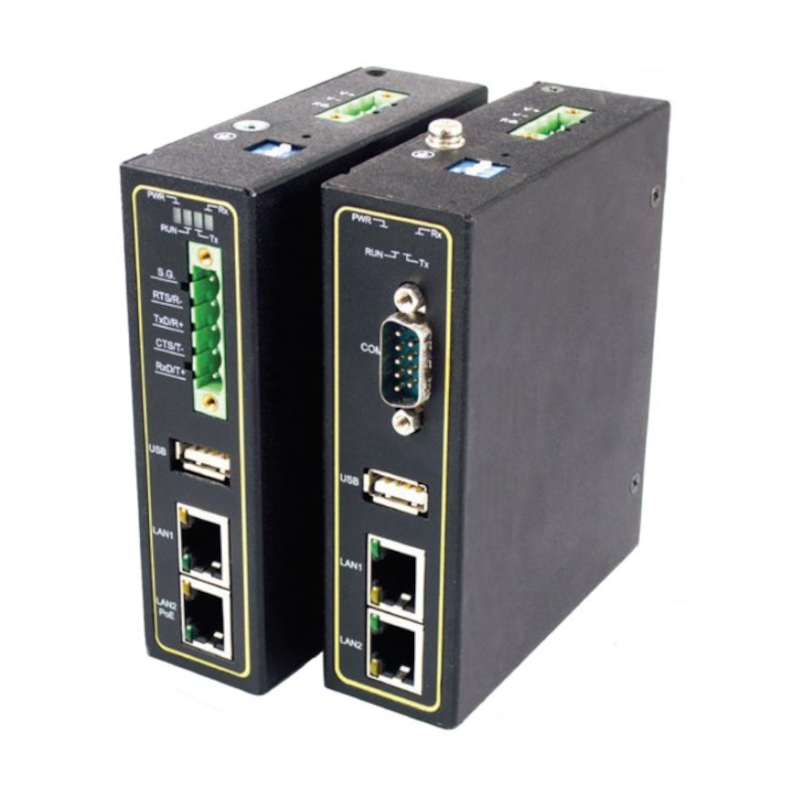

Atop SE5901

Le serveur de périphériques série industriel Atop SE5901-DB connecte tout équipement série à un réseau Ethernet existant en encapsulant les données série pour un transport transparent sur TCP/IP. Cette passerelle industrielle robuste assure une communication bidirectionnelle full-duplex entre interface série RS-232/422/485 et réseau Ethernet, idéale pour l'intégration d'automates, terminaux industriels, scanners de codes-barres et autres équipements de terrain dans les environnements industriels sévères.

Interfaces de communication étendues

Le SE5901-DB dispose d'une interface série DB9 configurable par logiciel pour RS-232, RS-422 ou RS-485, avec débits réglables de 1 200 à 921 600 bps. Le modèle intègre 2 ports Ethernet RJ45 10/100 Mbps et 1 port USB 2.0 Type A haute vitesse OTG. Le contrôle de flux logiciel (Xon/Xoff) ou matériel (RTS/CTS) est entièrement paramétrable, avec réglage des bits de données (5, 6, 7, 8) et bits d'arrêt (1, 2).

Sécurité et redondance réseau

Le SE5901-DB intègre nativement les protocoles VPN OpenVPN et IPsec pour sécuriser le tunnel de données série à travers Internet avec un débit VPN jusqu'à 37,9 Mbps, empêchant tout contrôle non autorisé des équipements de terrain. Le protocole RSTP (Rapid Spanning Tree Protocol) conforme IEEE 802.1D-2004 assure la redondance de la liaison Ethernet en cas de défaillance du lien primaire.

Modes de fonctionnement flexibles

Le serveur série supporte plusieurs modes de liaison :

• TCP Client : destination unique ou Virtual COM
• TCP Server : jusqu'à 4 connexions simultanées, mode Virtual COM ou Reverse Telnet
• UDP : jusqu'à 4 plages IP configurables

Les protocoles IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, SMTP/TLS, Telnet, RFC2217 et PPTP sont pris en charge. Le logiciel Virtual COM fourni pour Windows et Linux crée un environnement COM virtuel transparent pour les applications existantes.

Configuration et administration simplifiées

La configuration s'effectue via navigateur Web, Telnet ou l'utilitaire Windows Atop Management Utility. La mise à jour du firmware s'effectue à distance. Le bouton reset physique permet la réinitialisation rapide en cas de besoin.

Robustesse industrielle extrême

Le boîtier métal IP30 en acier SPCC (32 × 110 × 90 mm) résiste aux environnements industriels les plus sévères. La plage de température de fonctionnement s'étend de -40°C à +85°C, avec protection EMC renforcée contre les décharges électrostatiques (±8 kV contact, ±15 kV air), transitoires électriques rapides (±2,0 kV), surtensions (±2,0 kV), perturbations conduites (10 V rms) et champs magnétiques (30 A/m). Le serveur série répond aux normes IEC 61000-4-2/3/4/5/6/8/11 niveau 3 et 4, essais de choc IEC 60068-2-27, chute libre IEC 60068-2-32 et vibrations IEC 60068-2-64.

Alimentation et montage flexibles

L'alimentation s'effectue via bornier à vis verrouillable 3 broches (5,08 mm) acceptant une large plage d'entrée 9 à 48 VDC avec protection contre les inversions de polarité. La consommation maximale atteint 6 W (courant d'entrée 0,65 A à 9 VDC). Le montage s'effectue sur rail DIN ou en fixation murale avec kit optionnel. Le MTBF atteint 21,16 ans selon prévision MIL-HDBK-217F.

Certifications et conformité

Conformité EN60950-1:2006, EN62368-1, FCC Part 15 Subpart B Class A, EN 55032, EN 61000-3-2/3-3, EN 55024, EN 61000-6-2/6-4. Certification RoHS II. Garantie constructeur 5 ans.
