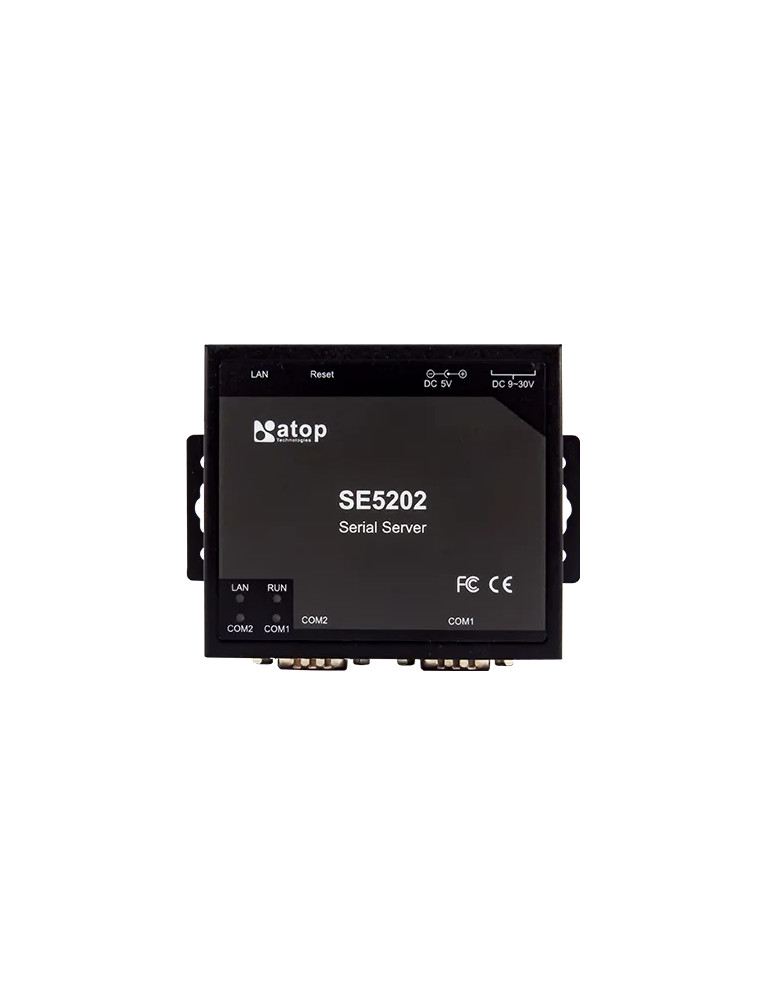

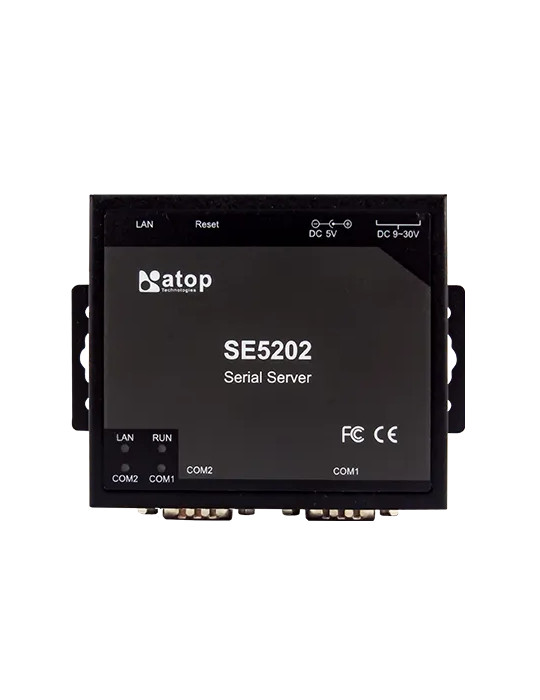

Atop SE5202-TB

Serveur de périphériques série industriel compact pour l'intégration Ethernet

Le serveur de périphériques série Atop SE5202-TB permet de connecter les équipements série existants à votre infrastructure Ethernet. Équipé de 2 ports série configurables par logiciel (RS-232/485/422) avec connecteurs à blocs à bornes 5 broches et d'un port Ethernet 10/100Base-T(X) RJ45, ce serveur facilite l'intégration de vos périphériques série dans votre réseau local ou étendu. La configuration s'effectue simplement via interface Web, Telnet ou utilitaire Windows. Le logiciel VirtualCOM permet aux applications Windows d'accéder aux périphériques série en mappant les ports COM virtuels sur le serveur SE5202-TB.

Connectivité série polyvalente

• 2 ports série configurables par logiciel : RS-232/485 (2 et 4 fils)/RS-422
• Connecteurs à blocs à bornes 5 broches (3,81 mm)
• Débits : 1200 à 230 400 bps
• Contrôle de flux : Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)
• Parité : None, Odd, Even, Space, Mark
• Bits de données : 7, 8
• Bits d'arrêt : 1, 2

Interface réseau Ethernet

• 1 port 10/100Base-T(X) RJ45
• Conformité IEEE 802.3 (10Base-T) et IEEE 802.3u (100Base-T(X))
• Protocoles : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3

Modes de liaison réseau

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou reverse Telnet
• UDP : jusqu'à 4 plages IP

Configuration et gestion simplifiées

• Configuration via Atop Management Utility, interface Web, Telnet ou CLI
• Logiciel VirtualCOM pour Windows/Linux
• Mise à jour du firmware via Ethernet depuis un PC distant
• Gestion SNMP v1/v2c/v3 intégrée
• Configuration sécurisée : HTTPS, Telnet, SSH
• Bouton Reset physique

Alimentation redondante

• Double entrée d'alimentation DC pour continuité de service
• Bloc à bornes 3 broches 5,08 mm verrouillable : 9-30 VDC
• Prise DC verrouillable : 5 VDC
• Consommation : < 3 W
• Protection contre l'inversion de polarité

Conception industrielle robuste

• Boîtier métallique renforcé avec protection EMC élevée
• Montage mural ou sur rail DIN (kit optionnel DK-25)
• Dimensions avec support mural : 74,5 x 108,2 x 27,5 mm (L x H x P)
• Poids : 200 g
• Température de fonctionnement : -20°C à 70°C
• Température de stockage : -40°C à 85°C
• Humidité relative : 5 à 95% (sans condensation)

Certifications et normes industrielles

• Sécurité : EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 61000-6-4, EN 55024, EN 61000-6-2
• Tests environnementaux : MIL-STD-810F (chocs, chutes, vibrations)
• Protection ESD : ±4 kV (contact), ±8 kV (air)
• Immunité aux transitoires électriques (EFT) : ±2,0 kV (ports alimentation), ±1,0 kV (ports signal)
• Conformité RoHS
• MTBF : 61,87 ans
• Garantie : 5 ans

Applications industrielles

Le SE5202-TB est conçu pour les environnements industriels et les applications d'automatisation : automates programmables (PLC), interfaces homme-machine (HMI), lecteurs de codes-barres, terminaux de données, systèmes Kanban électroniques, systèmes de contrôle d'atelier et systèmes Pick-to-Light. Compatible avec les pratiques modernes Industrie 4.0 et IIoT, il prolonge la durée de vie de vos équipements série existants.
