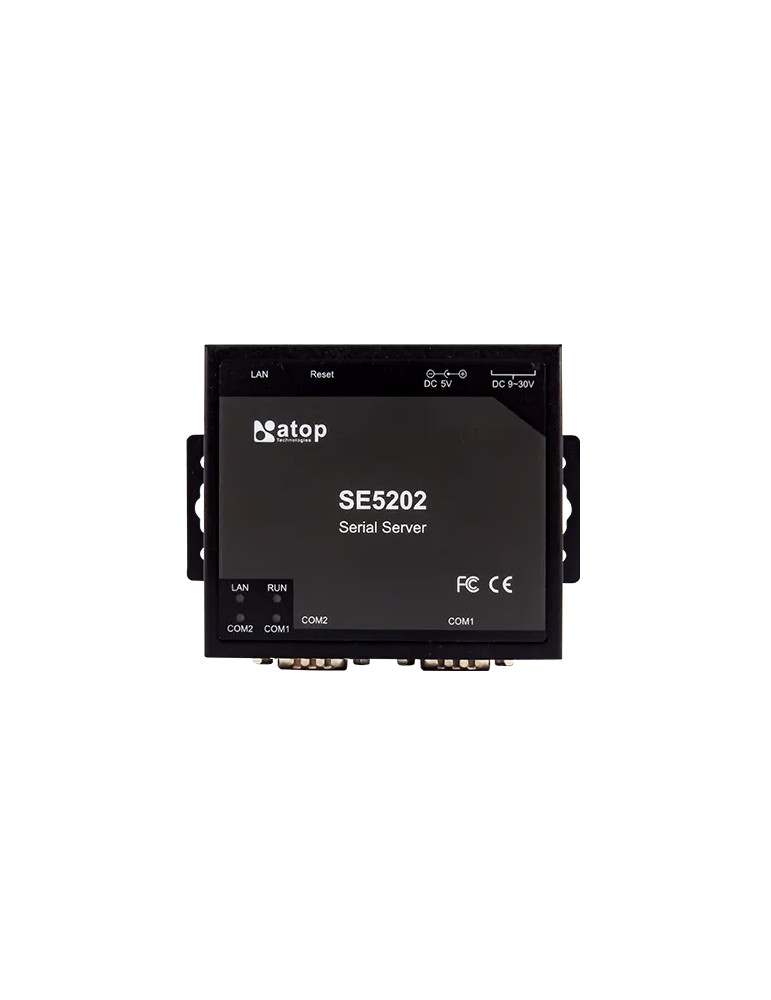

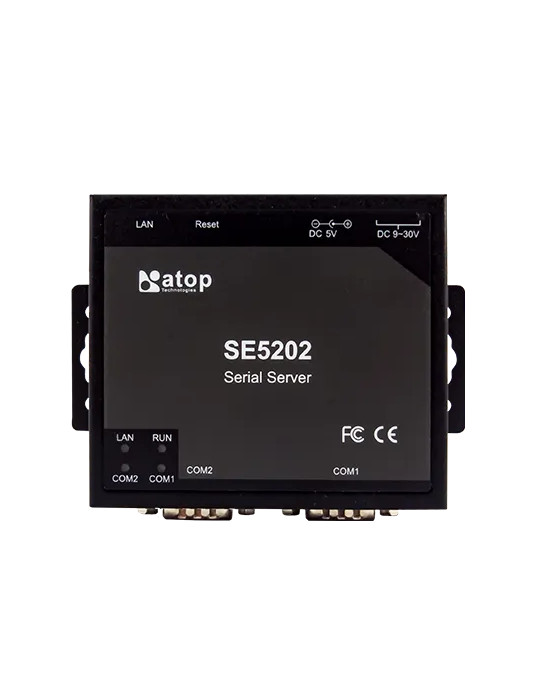

Atop SE5202-DB

Le serveur de périphériques série Atop SE5202-DB permet de connecter vos équipements série historiques à votre réseau Ethernet industriel. Doté de 2 ports série configurables par logiciel (RS-232/485/422) avec connecteurs D-Sub 9 mâles et d'un port Fast Ethernet 10/100BASE-T RJ-45, ce boîtier de connexion transforme tout appareil série en équipement Ethernet, autorisant ainsi la supervision et le contrôle à distance via LAN, WAN ou Internet.

Connectivité série polyvalente

• 2 ports série configurables par logiciel : RS-232 (DB9 complet), RS-485 (2 ou 4 fils) ou RS-422
• Connecteurs D-Sub 9 mâles pour raccordement direct des équipements série
• Débits série de 1 200 à 230 400 bps
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)
• Configuration de la parité, des bits de données (7, 8) et des bits de stop (1, 2)

Interface réseau Fast Ethernet

• 1 port 10/100BASE-T RJ-45 conforme IEEE 802.3/802.3u
• Protocoles supportés : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Modes de liaison : TCP Client (destination unique ou VirtualCOM), TCP Server (4 connexions simultanées), UDP (jusqu'à 4 plages IP)

Configuration et administration

• Configuration via interface Web, Telnet CLI ou utilitaire Atop Management Utility
• Logiciel VirtualCOM pour Windows/Linux : mapping de ports COM virtuels pour applications existantes
• Mise à jour du firmware à distance via Ethernet
• Bouton de réinitialisation (reset)

Alimentation redondante

• Double entrée d'alimentation pour continuité de service
• Bloc à bornes verrouillable 3 broches 5,08 mm : 9-30 VCC
• Prise DC Jack : 5 VCC
• Consommation : < 3 W
• Protection contre les inversions de polarité

Boîtier métallique industriel

• Boîtier métallique robuste avec protection EMC renforcée
• Montage mural (support intégré) ou sur rail DIN (kit optionnel DK-25)
• Dimensions (L x H x P) : 80,3 x 108,2 x 27,5 mm avec support mural et connecteurs DB9
• Poids : 200 g

Fiabilité et conformité

• Plage de température de fonctionnement : -20°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 à 95 % (sans condensation)
• Protection EMC : EN 55032, EN 61000-6-4, EN 61000-6-2, FCC Part 15 Class A
• Tests de résistance : chocs, vibrations, chutes selon MIL-STD-810F
• MTBF : 61,87 ans
• Garantie : 5 ans

Applications

Le serveur de périphériques série Atop SE5202-DB s'adresse aux environnements industriels et d'automatisation : automates programmables (PLC), interfaces homme-machine (HMI), lecteurs de codes-barres, terminaux de données, systèmes Kanban électroniques, systèmes de supervision d'atelier et systèmes Pick-to-Light. Il facilite l'intégration de vos équipements série historiques dans les architectures modernes (Industrie 4.0, IIoT) et prolonge leur durée de vie sans remplacement massif.
