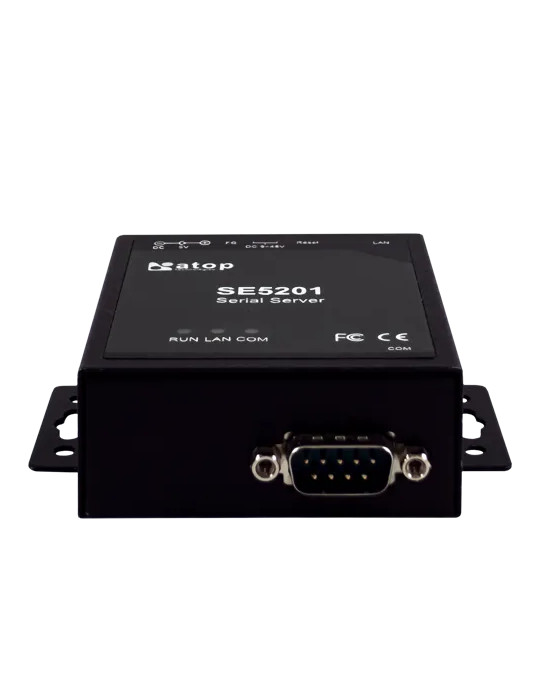

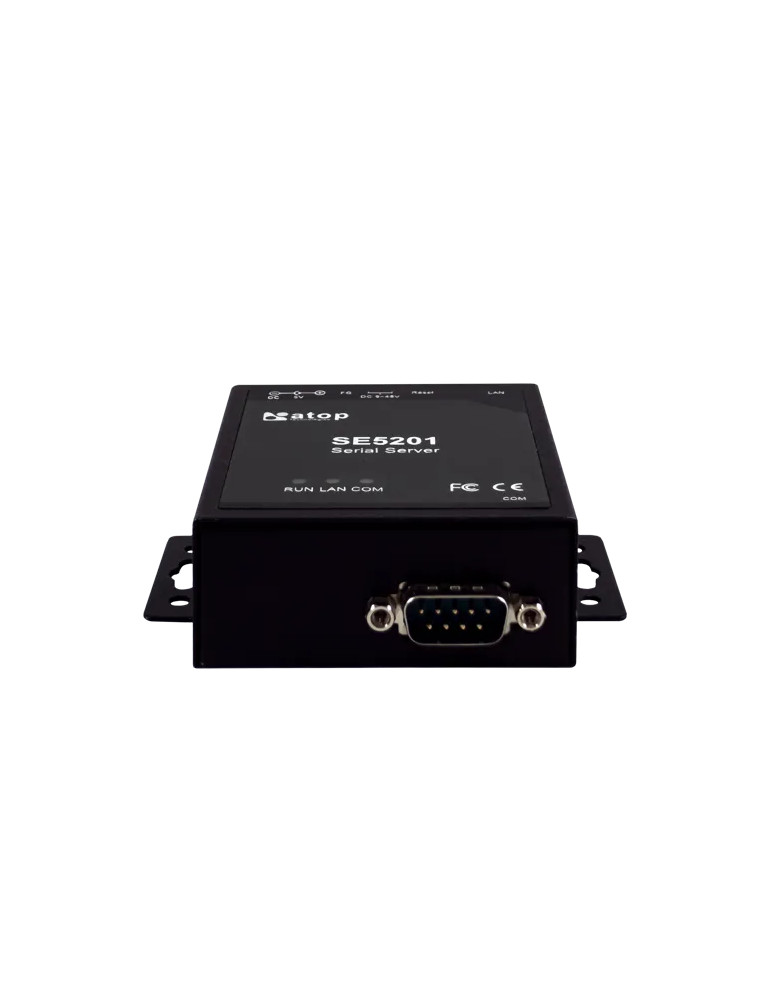

Atop SE5201-TB

Le convertisseur série/Ethernet SE5201-TB permet d'intégrer rapidement vos équipements série existants dans une architecture Ethernet moderne, sans remplacement matériel. Conçu pour les environnements industriels exigeants, il transforme tout périphérique série en équipement communicant via IP, accessible à distance pour la configuration, le diagnostic et l'exploitation dans le cadre d'architectures IIoT ou Industrie 4.0.

Grâce à son port série sélectionnable par logiciel (RS-232, RS-422 ou RS-485), le SE5201-TB s'adapte à une multitude d'équipements industriels : automates programmables, interfaces homme-machine (IHM), lecteurs codes-barres, terminaux de données, tableaux électroniques Kanban, systèmes de gestion d'atelier ou systèmes pick-to-light. Le connecteur bornier TB5 assure un câblage robuste et fiable en environnement de production.

Conversion série/IP pour automatismes industriels

• 1 port série configurable : RS-232, RS-422 ou RS-485, sélection logicielle
• 1 port Ethernet 10/100 Mbps RJ45, auto-négociation et auto MDI/MDI-X
• Débits série de 1 200 à 230 400 bps
• Parité : None, Odd, Even, Space, Mark
• Bits de données : 7 ou 8
• Bits d'arrêt : 1 ou 2
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)
• Connexion bornier TB5 à 5 contacts (version -TB)

Modes de communication IP et protocoles

• Modes TCP/UDP : TCP Client, TCP Server (4 connexions simultanées), UDP (jusqu'à 4 plages IP)
• Modes avancés : Virtual COM, Tunneling, Reverse Telnet
• Protocoles IP : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Logiciel Virtual COM pour redirection Windows et Linux
• Configuration simple : interface Web, Telnet CLI, utilitaire Windows Atop Management Utility
• Mise à jour firmware à distance via Ethernet

Alimentation redondante et protection électrique

• Double entrée d'alimentation : bornier verrouillable 3 contacts (9-30 VDC) et jack DC (5 VDC)
• Consommation : <1,5 W @ 9 VDC
• Protection polarité inverse intégrée

Boîtier métallique IP30 et montage flexible

• Dimensions : 88,5 × 78,3 × 27,8 mm (L × H × P, avec fixation murale)
• Poids : 185 g
• Montage : mural ou rail DIN (kit optionnel DK-25)
• Protection : IP30 (IEC/EN 60529)
• Boîtier métallique renforcé offrant une haute protection EMC
• Bouton de reset physique

Plage de température étendue et fiabilité industrielle

• Température de fonctionnement : -40°C à +70°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5 % à 95 % (sans condensation)
• MTBF : 25,29 ans (MIL-HDBK-217F, 25 °C)
• Garantie : 5 ans
• Tests MIL-STD-810F : choc, chute, vibrations

Conformité et certifications

• Sécurité : EN 60950-1, EN 62368-1
• EMC : FCC Part 15 Class A, EN 55032, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2
• Tests EMC détaillés : ESD (IEC 61000-4-2), EFT (IEC 61000-4-4), Surge (IEC 61000-4-5), Champ magnétique (IEC 61000-4-8)
• Directives : RoHS 2, REACH

Applications industrielles typiques

• Intégration de périphériques série hérités dans les réseaux Ethernet modernes
• Automatisation industrielle : connexion d'automates, IHM, lecteurs codes-barres
• Systèmes de gestion d'atelier : terminaux de données, Kanban électroniques, pick-to-light
• Supervision et télémaintenance à distance d'équipements série
• Intégration dans architectures IIoT et Industrie 4.0
