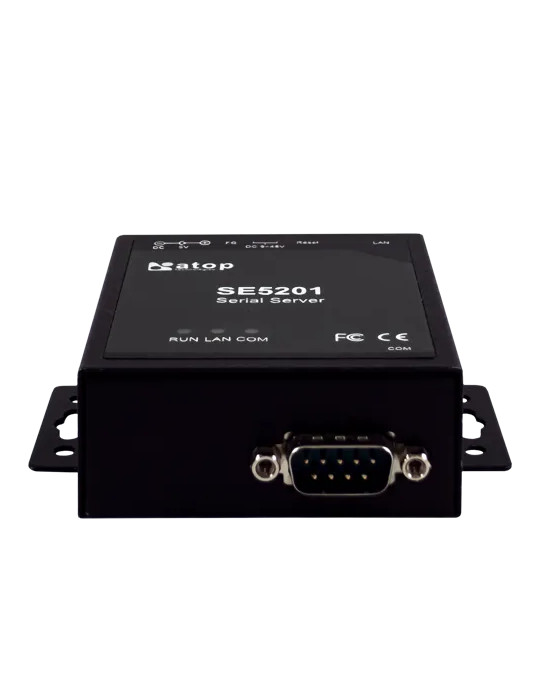

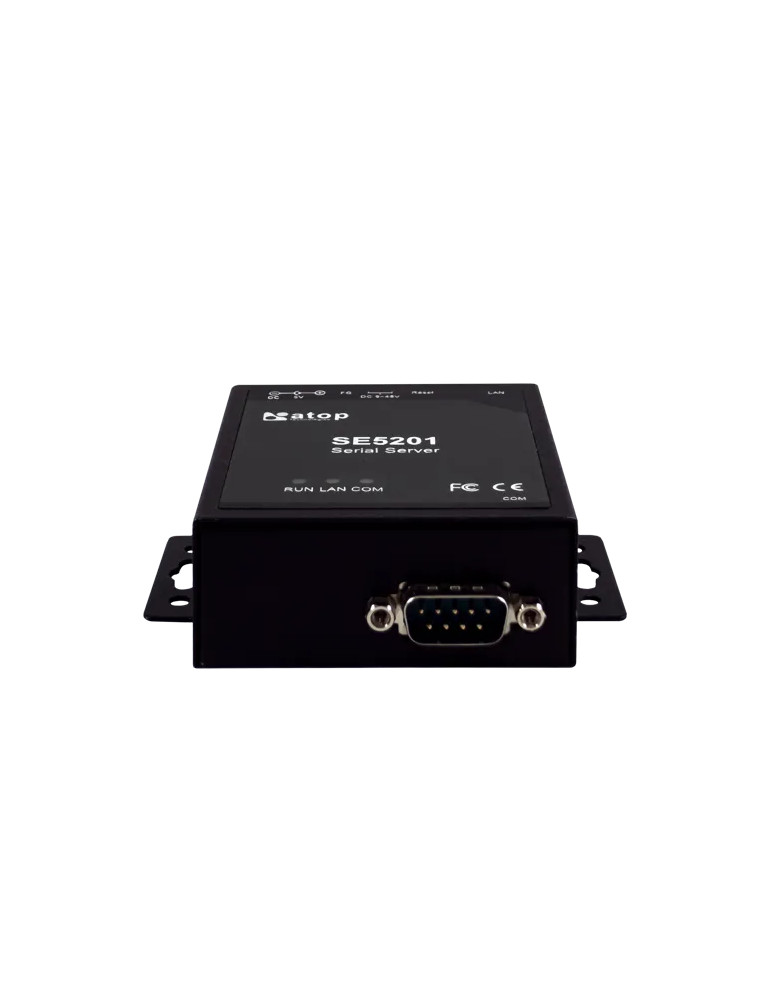

Atop SE5201-DB

Le serveur série industriel SE5201-DB d'Atop permet de connecter vos équipements série historiques à un réseau Ethernet. Cette solution compacte transforme instantanément tout périphérique série en appareil compatible réseau, permettant la supervision et le contrôle à distance de vos équipements via LAN, WAN ou Internet. Idéal pour l'intégration de périphériques historiques dans les architectures Industry 4.0 et IIoT sans remplacement coûteux du parc installé.

Configuration matérielle

• 1 port Ethernet RJ45 10/100BASE-T(X) avec auto-négociation et Auto MDI/MDI-X
• 1 port série configurable par logiciel : RS-232, RS-422 ou RS-485 (2 ou 4 fils)
• Connecteur DB9 mâle 9 broches pour l'interface série
• Vitesse de transmission : 1 200 à 230 400 bauds
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Modes de communication et protocoles

• Modes supportés : TCP client/serveur, UDP, Virtual COM et Tunneling
• Mode TCP serveur : jusqu'à 4 connexions simultanées, VirtualCOM ou reverse Telnet
• Mode UDP : jusqu'à 4 plages IP
• Protocoles : TCP, IPv4, UDP, DHCP Client, HTTP, HTTPS, Telnet, ARP, SNMPv1/v2c/v3
• Logiciel VirtualCOM pour redirection sous Windows et Linux

Configuration et gestion

• Configuration via interface Web, console Telnet ou utilitaire Windows Atop Management Utility
• Mise à jour du firmware via Ethernet depuis un PC distant
• Bouton de réinitialisation matériel

Alimentation redondante

• Double entrée d'alimentation pour fonctionnement continu sans interruption
• Bornier verrouillable 3 broches 5,08 mm : 9-30 VDC
• Connecteur DC Jack : 5 VDC
• Consommation : <1,5 W @ 9 VDC
• Protection contre l'inversion de polarité

Robustesse industrielle

• Boîtier métallique compact : 88,5 x 84 x 27,8 mm (avec support mural et connecteur DB9)
• Montage mural ou rail DIN (kit optionnel DK-25)
• Protection EMC industrielle renforcée selon EN 55032, EN 61000-6-4
• Température de fonctionnement : -40°C à +70°C
• MTBF : 25,29 ans selon MIL-HDBK-217F à 25°C
• Protection IP30 selon IEC/EN60529
• Conformité : EN 60950-1, EN62368-1, FCC Part 15 Class A, RoHS 2, REACH

Applications

• Automatisation industrielle et manufacturière
• Intégration de PLC, IHM, lecteurs de codes-barres
• Terminaux de données, Kanban électroniques
• Systèmes de contrôle d'atelier et systèmes Pick-to-Light
• Contrôle et surveillance à distance d'équipements série historiques
