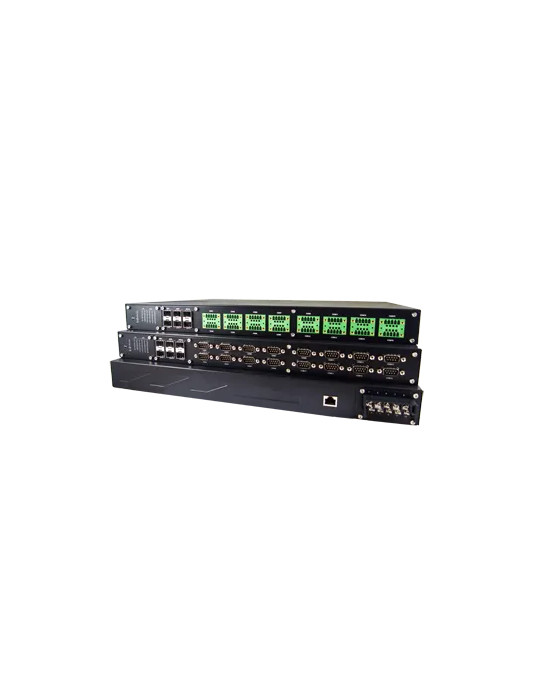

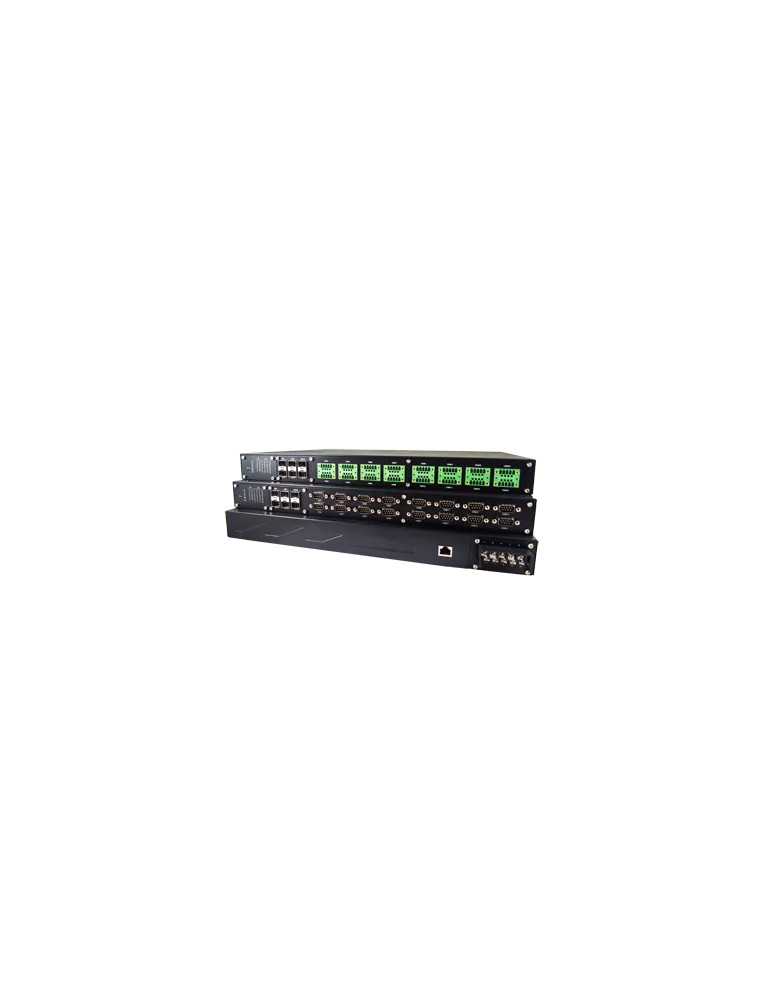

Atop SE5916A-Sis-HV

Serveur série industriel 16 ports pour environnements électriques exigeants

Le serveur série Atop SE5916A-Sis-HV offre une connectivité série-sur-IP robuste pour les applications industrielles critiques nécessitant une isolation galvanique renforcée et une alimentation haute tension. Ce convertisseur série-Ethernet rack 1U permet de connecter jusqu'à 16 équipements série à un réseau Ethernet TCP/IP, avec une protection électrique renforcée et une conformité IEC61850-3 pour les environnements de sous-stations électriques.

Isolation galvanique 3 kV et alimentation haute tension redondante

Ce modèle dispose d'une isolation galvanique de 3 kV sur l'ensemble des 16 ports série pour protéger les équipements contre les surtensions et les perturbations électriques. L'alimentation redondante accepte aussi bien du 100-240 VAC que du 100-370 VDC, éliminant le besoin de transformateurs externes dans les installations haute tension. Cette double alimentation assure la continuité de service en cas de défaillance d'une source.

16 ports série RS-232/RS-485/RS-422 configurables

Les 16 ports série sont configurables par logiciel en mode RS-232, RS-485 ou RS-422, avec connecteurs à bornier 5 broches (TB5). Chaque port prend en charge des vitesses de 1 200 à 921 600 bps avec configuration flexible de la parité (None, Odd, Even, Mark, Space), des bits de données (5, 6, 7, 8), des bits d'arrêt (1, 2) et du contrôle de flux (None, Xon/Xoff, RTS/CTS en RS-232).

6 interfaces Fast Ethernet indépendantes

Le SE5916A-Sis-HV intègre 6 ports 10/100BASE-T(X) avec connecteurs RJ45, configurables en mode adresse IP indépendante (6 ports) ou en mode mixte avec switch non managé (4 ports IP indépendants + 3 ports switch incluant LAN4). Cette configuration permet une segmentation réseau flexible et une intégration simplifiée dans les architectures existantes.

Sécurité VPN intégrée et redondance réseau

Le serveur série embarque des fonctionnalités de sécurité avancées avec support OpenVPN (client/serveur), IPsec (host-to-host ou host-to-side) offrant jusqu'à 37,9 Mbps de débit VPN chiffré, ainsi que PPTP et SMTP/TLS. Le protocole RSTP (Rapid Spanning Tree Protocol) selon IEEE 802.1D-2004 permet d'établir une liaison Ethernet de secours en cas de défaillance du lien principal.

Modes de connexion flexibles TCP/UDP

Le SE5916A-Sis-HV prend en charge plusieurs modes de liaison série-sur-IP :

• Mode TCP Client avec destination unique ou VirtualCOM
• Mode TCP Server supportant 4 connexions simultanées, VirtualCOM ou Telnet inversé (RFC2217)
• Mode UDP avec jusqu'à 4 plages d'adresses IP

Le logiciel Atop Virtual COM crée un environnement COM virtuel sous Windows/Linux permettant aux applications existantes d'accéder aux ports série distants de manière transparente.

Certification IEC61850-3 et protection EMC renforcée

Certifié IEC61850-3 et IEEE 1613, ce serveur série répond aux exigences strictes des sous-stations électriques. Il offre une protection EMC de niveau 4 incluant :

• ESD : ±8 kV contact, ±15 kV air (IEC 61000-4-2)
• EFT : ±4,0 kV sur ports alimentation AC/DC et signaux (IEC 61000-4-4)
• Surge : jusqu'à ±4,0 kV ligne-terre sur port AC (IEC 61000-4-5)
• Immunité rayonnée : 20 V/m (IEC 61000-4-3)
• Champ magnétique : 100 A/m continu, 1000 A/m 1 seconde (IEC 61000-4-8)

Fonctionnement en température étendue -40°C à +80°C

Conçu pour les environnements industriels sévères, le SE5916A-Sis-HV fonctionne de -40°C à +80°C et supporte une humidité relative de 5 à 95% (sans condensation à 55°C). Le boîtier métallique SPCC IP30 rack 1U 19" (440,6 x 44 x 309 mm) assure une dissipation thermique optimale avec une consommation maximale de 20 W.

Configuration simplifiée et protocoles standards

La configuration s'effectue via interface Web HTTPS, Telnet, console série ou l'utilitaire Windows Atop Management Utility. Le serveur série supporte les protocoles IPv4, ICMP, TCP, UDP, DHCP Client, SNMP v1/v2c/v3, HTTP, HTTPS pour une intégration aisée dans les systèmes de supervision existants. La conformité MIL-STD-810F (chocs, chutes, vibrations) et un MTBF de 9,18 ans garantissent une fiabilité élevée.

Spécifications techniques Atop SE5916A-Sis-HV

• Référence fabricant : 1P1SE5916A000DG
• Ports série : 16 × RS-232/RS-485/RS-422 configurables, bornier TB5 5 broches
• Isolation série : 3 kV galvanique
• Vitesse série : 1 200 à 921 600 bps
• Interfaces réseau : 6 × 10/100BASE-T(X) RJ45
• Alimentation redondante : 100-240 VAC ou 100-370 VDC (85-264 VAC / 100-370 VDC)
• Consommation : 20 W maximum (0,35 A @ 100 VAC, 0,20 A @ 100 VDC)
• Connecteur alimentation : bornier 10 broches avec protection inversion polarité
• Plage de température : -40°C à +80°C
• Certifications : IEC61850-3, IEEE 1613, EN61010-1, EN 61010-2-201, FCC Part 15 Class A, EN 55032 Class A
• Dimensions : 440,6 × 44 × 309 mm (1U rack 19")
• Poids : 4 000 g
• Garantie : 5 ans
