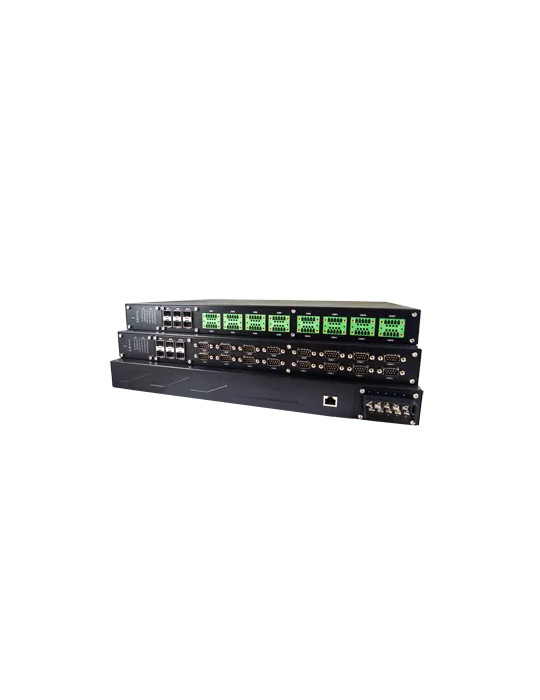

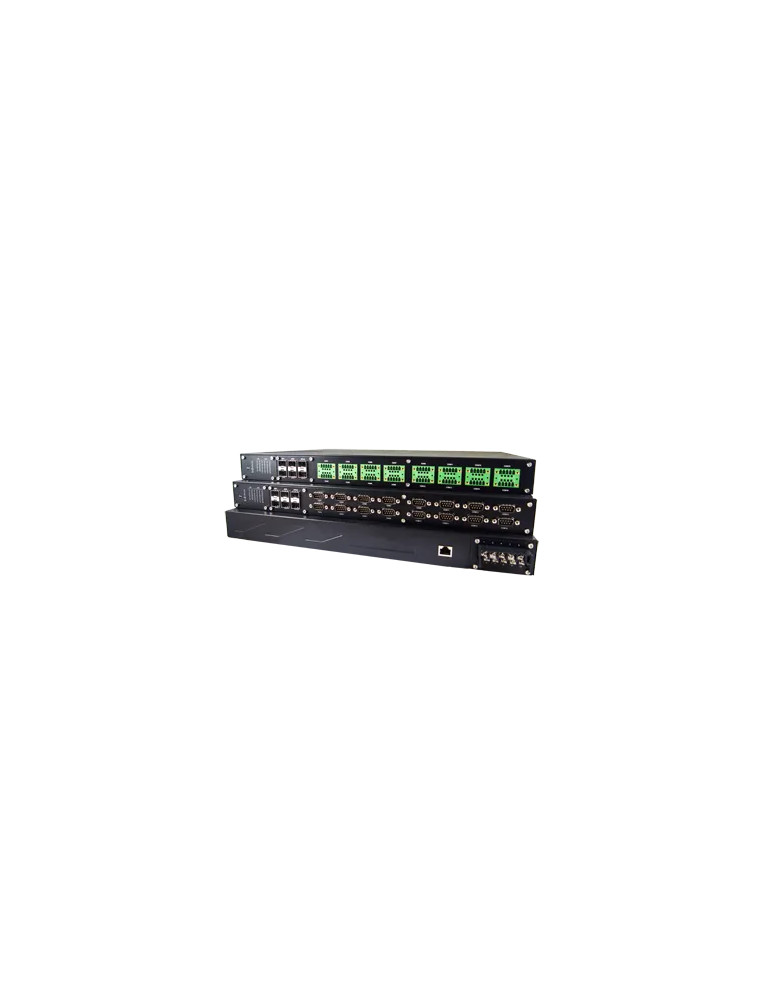

Atop SE5916A-Sis

Le serveur de périphériques série industriel Atop SE5916A-Sis permet la connexion de 16 équipements série à un réseau Ethernet existant. Certifié IEC61850-3, il offre une isolation galvanique 3 kV sur les ports série et une protection EMC renforcée pour les environnements industriels sévères, en particulier les postes de transformation et les sous-stations électriques. Son boîtier rack 1U 19 pouces intègre une double alimentation redondante 24-48 VDC pour une fiabilité maximale.

Connexion Ethernet

• 6 ports 10/100BASE-T RJ45 avec adresses IP indépendantes
• Deux modes réseau : 6 ports IP indépendants ou 4 ports IP + switch non géré 3 ports (incluant LAN4)
• Protocoles IPv4, ICMP, TCP, UDP, DHCP Client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217
• RSTP (Rapid Spanning Tree Protocol) pour redondance du lien Ethernet
• Sécurité intégrée avec OpenVPN Client/Server, IPsec (host-to-host ou host-to-side) jusqu'à 37,9 Mbps de débit VPN, et PPTP

Ports série et isolation

• 16 ports série sur bornier 5 broches 5,08 mm (TB5)
• Isolation galvanique 3 kV sur tous les ports série
• Modes RS-232/RS-422/RS-485 sélectionnables par logiciel
• Débit 1 200 à 921 600 bps
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)
• Parité : None, Odd, Even, Mark, Space
• Bits de données : 5, 6, 7, 8 (sélectionnables par logiciel)
• Bits d'arrêt : 1, 2 (sélectionnables par logiciel)

Modes de liaison série

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou reverse Telnet
• UDP : jusqu'à 4 plages IP
• Logiciel VirtualCOM Windows/Linux pour émulation de port COM virtuel

Robustesse et certification IEC61850-3

• Température de fonctionnement : -40°C à +80°C
• Conformité IEC61850-3, IEEE 1613, EN 61010-1, EN 61010-2-201
• Protection EMC : FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4, EN 55024
• Tests EMI niveau 4 : ESD ±8 kV contact / ±15 kV air, EFT ±4 kV, Surge ±4 kV, RS 20 V/m
• Tests choc, chute et vibration conformes MIL-STD-810F

Alimentation et installation

• Alimentation redondante 24-48 VDC (plage 19,2-52,8 VDC)
• Consommation maximale : 20 W (environ 0,73 A @ 24 VDC)
• Protection contre l'inversion de polarité
• Connecteur : bornier 10 broches
• Boîtier rack 1U 19 pouces IP30 SPCC
• Dimensions : 440,6 x 44 x 309 mm
• Poids : 4 000 g
• Kit de montage rack 19 pouces inclus
• Bouton de réinitialisation

Configuration et gestion

• Configuration via navigateur Web, Telnet, utilitaire Windows, ou console série
• Atop Management Utility pour Windows
• SMTP/TLS pour les notifications
• MTBF : 8,63 ans
• Garantie 5 ans
