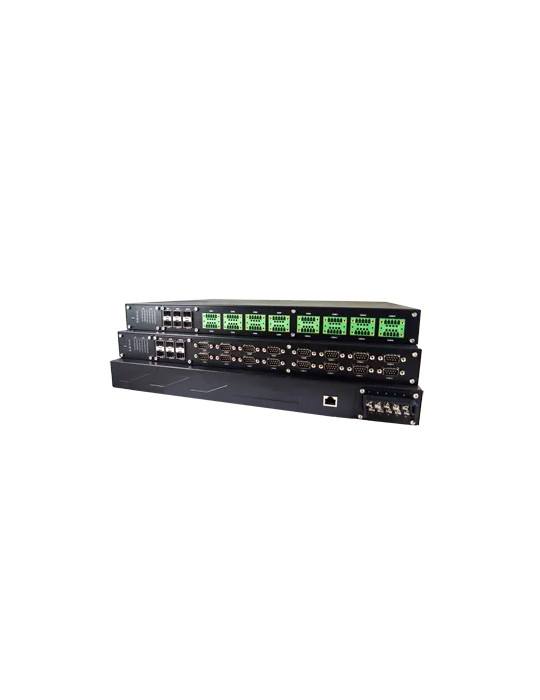

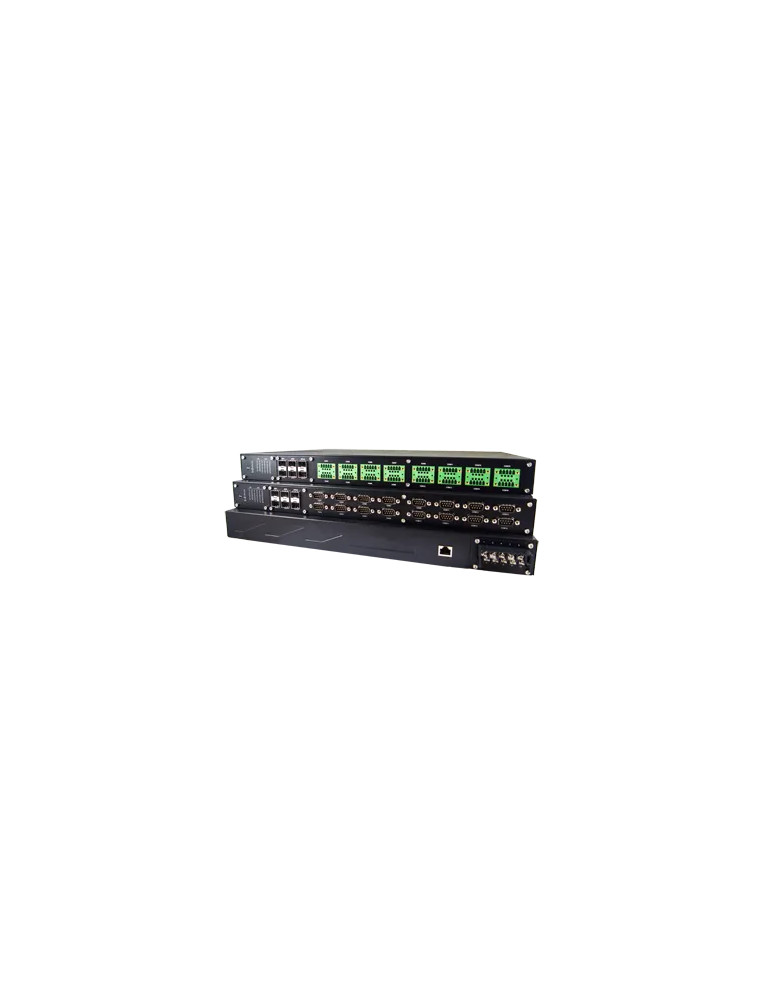

Atop SE5916A-HV

Le serveur série Atop SE5916A-HV permet de connecter jusqu'à 16 équipements série RS-232/RS-422/RS-485 à un réseau Ethernet. Conçu pour les environnements critiques des sous-stations électriques et des installations à haute tension, il combine connectivité réseau avancée, sécurité renforcée et fiabilité opérationnelle.

Monté en rack 19" 1U et équipé d'une double alimentation haute tension redondante acceptant 100 à 240 VAC ou 100 à 370 VDC, ce serveur série élimine le besoin de convertisseurs de tension supplémentaires dans les environnements haute tension. Sa certification IEC61850-3 garantit sa conformité aux exigences des infrastructures électriques critiques.

Interface série et configuration

• 16 ports série configurables par logiciel en mode RS-232, RS-422 ou RS-485
• Connecteurs DB9 male pour une compatibilité directe avec les équipements série standards
• Vitesse de transmission de 1 200 à 921 600 bauds
• Support des protocoles TCP Server/Client, UDP, Virtual COM et mode Tunneling
• Contrôle de flux matériel (RTS/CTS) et logiciel (Xon/Xoff)
• Configuration des paramètres série : bits de données (5 à 8), parité (None, Odd, Even, Mark, Space), bits d'arrêt (1 ou 2)

Connectivité réseau

• 6 ports Ethernet 10/100BASE-T RJ45 conformes IEEE 802.3/802.3u
• Modes réseau configurables : 6 adresses IP indépendantes ou 4 IP indépendantes + switch non administrable 3 ports (incluant LAN4)
• Support IPv4 et IPv6 pour une intégration dans les infrastructures réseau modernes
• Protocole RSTP (Rapid Spanning Tree Protocol) IEEE 802.1D-2004 pour la redondance des liens Ethernet
• Débit VPN jusqu'à 37,9 Mbps en tunnel sécurisé

Sécurité et protocoles

• Support OpenVPN client/serveur pour le chiffrement des communications
• IPsec en mode host-to-host ou host-to-site pour la sécurité des liaisons point à point
• Protocole PPTP pour l'établissement de tunnels VPN
• Protocoles de supervision : SNMP v1, v2c et v3
• Modbus TCP pour l'intégration dans les systèmes SCADA
• MQTT pour les architectures IoT et cloud
• SMTP/TLS pour l'envoi d'alertes sécurisées

Alimentation et fiabilité

• Double entrée d'alimentation redondante haute tension
• Tension d'entrée : 85 à 264 VAC ou 100 à 370 VDC (HV Series)
• Plage de fonctionnement : 100 à 240 VAC ou 100 à 370 VDC en tension nominale
• Consommation maximale : 20 W
• Protection contre l'inversion de polarité
• Connecteur : bornier 10 pôles pour un raccordement sécurisé

Configuration et gestion

• Interface Web HTTPS pour la configuration à distance sécurisée
• Utilitaire de gestion Windows Atop Management Utility
• Configuration par Telnet ou console série
• Logiciel Virtual COM pour Windows et Linux créant des ports série virtuels
• Client DHCP pour l'attribution automatique d'adresses IP
• Mise à jour firmware via le réseau

Robustesse et certifications

• Certification IEC61850-3 pour les infrastructures de sous-stations électriques
• Conformité IEEE 1613 pour les environnements critiques
• Plage de température étendue : -40°C à +80°C en fonctionnement
• Boîtier métallique SPCC IP30 avec kit de montage rack 19" inclus
• Tests de conformité EMC selon EN 55032 Classe A, EN 61000-6-2, EN 61000-6-4
• Protection EMI/EMS : décharges électrostatiques ±8 kV contact / ±15 kV air, EFT ±4,0 kV, Surge jusqu'à ±4,0 kV
• Résistance aux chocs et vibrations selon MIL-STD-810F
• MTBF supérieur à 8,6 ans
• Garantie constructeur 5 ans

Applications

Le SE5916A-HV s'intègre dans les sous-stations électriques haute et moyenne tension, les installations de production et distribution d'énergie, les infrastructures ferroviaires, les sites pétrochimiques et toute application nécessitant la connexion d'équipements série hérités à un réseau Ethernet moderne avec des exigences de sécurité et de fiabilité élevées.
