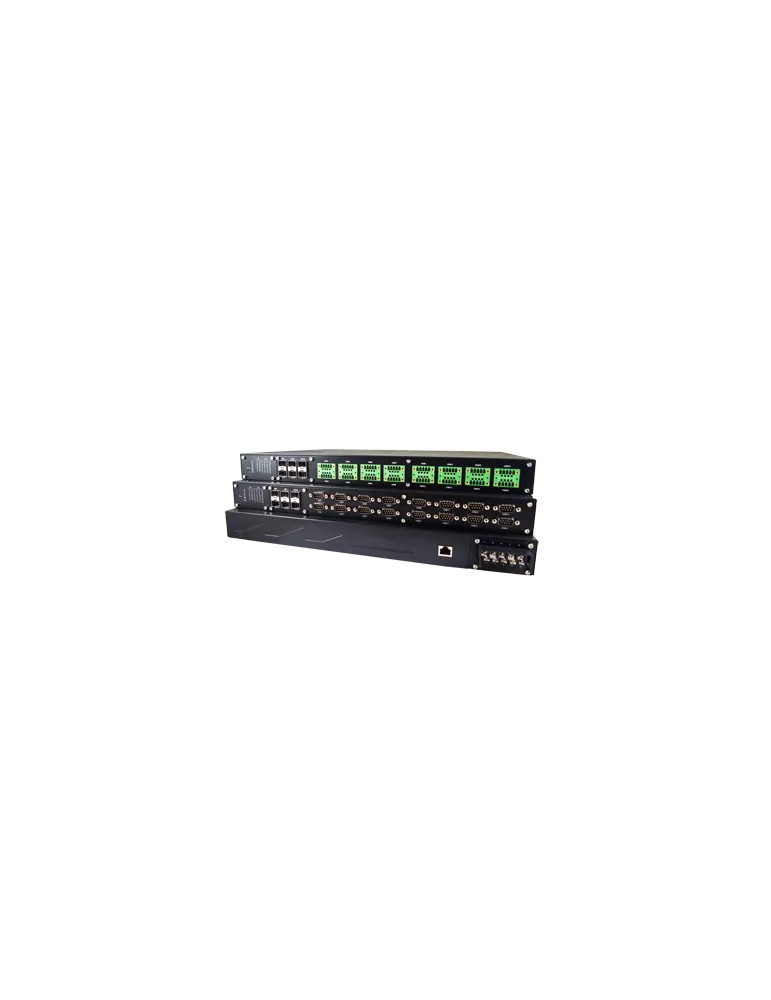

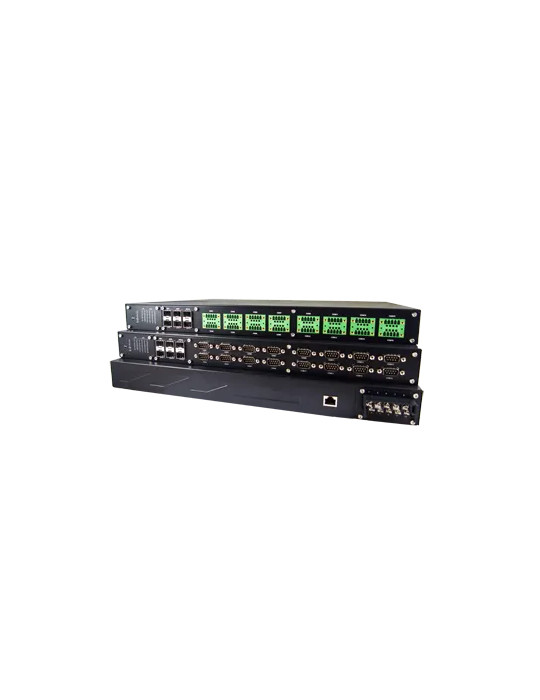

Atop SE5916A-6SFP-TB-HV

Serveur série rack pour sous-stations et environnements haute tension

Le SE5916A-6SFP-TB-HV d'Atop est un serveur série rack 1U 19 pouces conçu pour connecter jusqu'à 16 dispositifs série RS-232, RS-485 ou RS-422 à un réseau Ethernet. Cette variante haute tension accepte une alimentation redondante 100-240VAC ou 100-370VDC, éliminant le besoin de convertisseurs externes dans les sous-stations électriques. Les 16 ports série sur borniers à vis TB5 facilitent le câblage terrain, tandis que les 6 emplacements SFP 100BASE-FX offrent une connectivité fibre optique adaptée aux environnements électromagnétiques sévères.

Certifié IEC61850-3 et IEEE 1613, ce serveur série répond aux exigences des infrastructures critiques : sous-stations électriques, postes de transformation, installations de transport et applications ferroviaires. Sa plage de température étendue (-40°C à +80°C) et sa protection EMC renforcée garantissent un fonctionnement fiable dans les conditions les plus difficiles.

Connectivité série polyvalente et gestion à distance

Les 16 ports série supportent les modes RS-232, RS-485 et RS-422 configurables par logiciel, avec un débit jusqu'à 921 600 bps. Le SE5916A-6SFP-TB-HV encapsule les données série dans TCP/IP et supporte les modes TCP Server (4 connexions simultanées), TCP Client, UDP et tunneling. Le logiciel Virtual COM fourni crée des ports COM virtuels sous Windows et Linux pour une intégration transparente avec les applications existantes.

Sécurité VPN et redondance réseau

Le SE5916A-6SFP-TB-HV intègre OpenVPN (client/serveur), IPsec (host-to-host ou host-to-site) et PPTP pour sécuriser les communications série sur Internet, avec un débit VPN jusqu'à 37,9 Mbps. Le protocole Rapid Spanning Tree (RSTP) selon IEEE 802.1D-2004 permet de créer des boucles de redondance pour maintenir la connectivité en cas de défaillance d'un lien. Les deux entrées d'alimentation redondantes (haute tension AC ou DC) et le boîtier métallique IP30 renforcent la disponibilité du système.

Configuration simple et protocoles étendus

L'interface Web HTTPS, Telnet, l'utilitaire Windows et la console série offrent plusieurs options de configuration. Le serveur série supporte les protocoles SNMP v1/v2c/v3 pour la supervision, SMTP/TLS pour les notifications par email, ainsi que DHCP client pour l'attribution automatique d'adresses IP. Les 6 ports Ethernet peuvent fonctionner avec des adresses IP indépendantes (mode 6 ports) ou en mode switch non managé (3 ports + 1 uplink).

Protection EMC et conformité pour les sous-stations

Le SE5916A-6SFP-TB-HV répond aux normes de compatibilité électromagnétique les plus strictes : décharge électrostatique ±8kV contact/±15kV air (niveau 4), transitoires rapides ±4kV (niveau 4), onde de choc ±4kV ligne-terre sur port alimentation AC (niveau 4), et champ magnétique 100 A/m continu (niveau 5). Il est conforme aux standards FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2/6-4 et aux normes de sécurité EN 61010-1 et EN 61010-2-201.

• 16 ports série RS-232/485/422 sur borniers TB5 à 5 broches (espacement 5,08 mm)
• 6 emplacements SFP 100BASE-FX pour fibre optique
• Alimentation redondante haute tension : 100-240VAC ou 100-370VDC (plage 85-264VAC / 100-370VDC)
• Plage de température étendue : -40°C à +80°C
• Certifications IEC61850-3, IEEE 1613, EN 61010-1, EN 61010-2-201
• VPN intégré : OpenVPN, IPsec, PPTP (débit jusqu'à 37,9 Mbps)
• Rapid Spanning Tree Protocol (RSTP) IEEE 802.1D-2004
• Protocoles : IPv4, TCP, UDP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, SMTP/TLS, MQTT
• Modes de liaison : TCP Server (4 connexions), TCP Client, UDP (4 plages IP), Virtual COM
• Configuration via navigateur Web, Telnet, utilitaire Windows ou console série
• Logiciel Virtual COM pour Windows et Linux inclus
• Consommation électrique maximale : 20 W
• Boîtier métallique IP30 pour montage rack 1U 19 pouces (kit inclus)
• Dimensions : 440,6 × 44 × 309 mm (L×H×P)
• Poids : 4000 g
• Protection EMC : niveau 4 (ESD, EFT, Surge), niveau 5 (champ magnétique)
• MTBF : 9,18 ans (modèle Sis-HV), 8,63 ans (modèle Sis)
• Garantie : 5 ans
