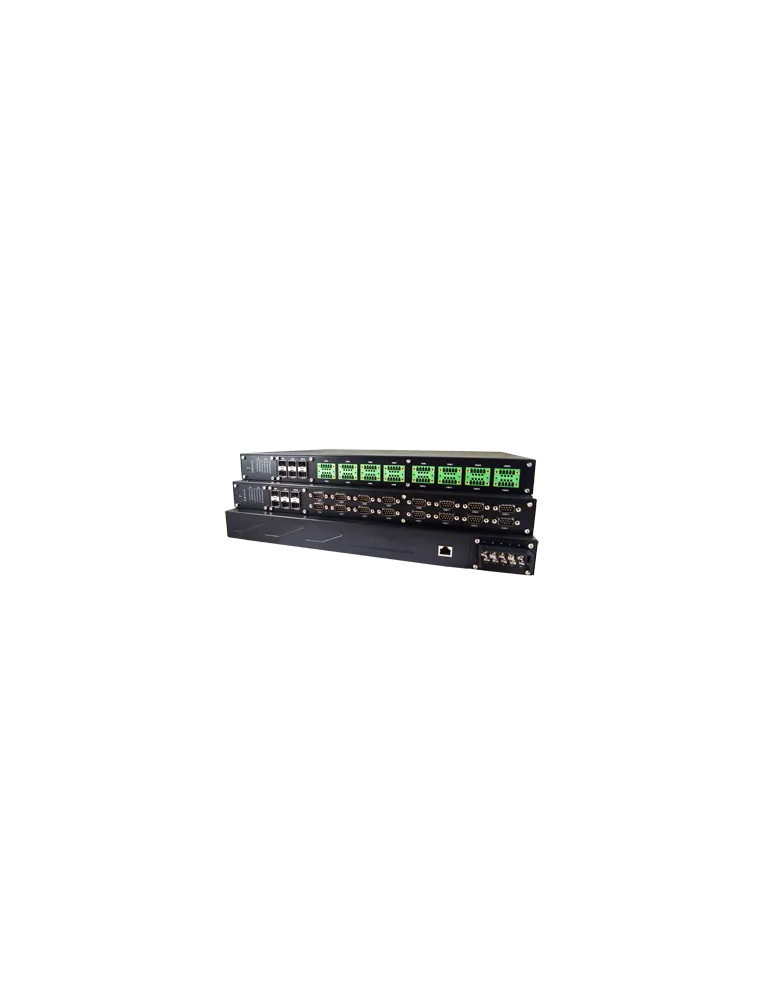

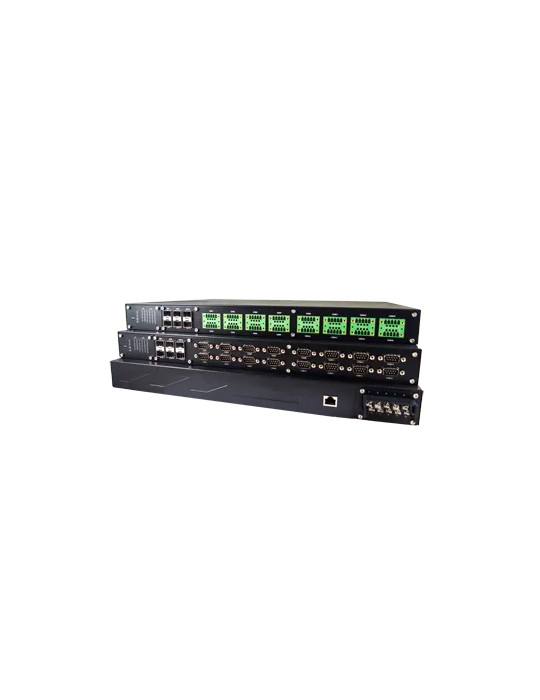

Serveur de périphériques série industriel rack 1U avec 16 ports RS-232/422/485 sur bornier TB5 et 6 ports Fast Ethernet SFP 100BASE-FX.

Catégories : Serveurs de port(s) série sur IP

Description

Passerelle série vers Ethernet robuste pour environnements industriels

Le serveur de périphériques série industriel Atop SE5916A-6SFP-TB constitue une passerelle hautes performances pour la communication entre Ethernet (TCP/IP) et équipements série, permettant la connexion de pratiquement tout périphérique série sur un réseau Ethernet nouveau ou existant. L'encapsulation des données série et leur transport sur Ethernet offrent une communication bidirectionnelle full-duplex transparente entre les ports série et le réseau Ethernet.

Certifié IEC61850-3, ce serveur série s'intègre facilement dans les sous-stations IEC61850-3 et les environnements de supervision industriels critiques. Le boîtier métallique robuste pour montage rack 19" 1U garantit une installation fiable dans les armoires techniques.

Connectivité série étendue sur bornier TB5

Le SE5916A-6SFP-TB dispose de 16 ports série configurables par logiciel en RS-232, RS-422 ou RS-485 sur borniers à vis 5 broches (TB5) au pas de 5,08 mm. Cette configuration permet une connexion directe sans adaptateur additionnel aux équipements industriels série. Les débits sont sélectionnables de 1 200 à 921 600 bauds avec contrôle de parité, nombre de bits de données et bits d'arrêt entièrement configurables.

Réseau Ethernet Fast Ethernet sur fibre optique

L'appareil intègre 6 emplacements SFP pour modules 100BASE-FX, offrant une connectivité Fast Ethernet par fibre optique adaptée aux longues distances et aux environnements électromagnétiquement perturbés. Deux modes réseau sont disponibles : 6 ports avec adresse IP indépendante, ou 4 ports indépendants + switch non managé 3 ports (incluant LAN4).

Sécurité et redondance réseau

Le SE5916A-6SFP-TB embarque des fonctions de sécurité VPN avec support OpenVPN (client/serveur), IPsec (host-to-host ou host-to-site) avec un débit VPN jusqu'à 37,9 Mbps, ainsi que PPTP. Le protocole RSTP (Rapid Spanning Tree Protocol) selon 802.1D-2004 permet d'établir une liaison Ethernet de secours en cas de défaillance du lien primaire.

Modes de liaison flexibles

Les modes de fonctionnement disponibles comprennent :

TCP Client : destination unique ou VirtualCOM
TCP Server : 4 connexions simultanées, VirtualCOM ou Telnet inverse
UDP : jusqu'à 4 plages d'adresses IP

Alimentation électrique redondante

Le serveur série accepte une alimentation redondante 24-48 VDC (plage 19,2-52,8 VDC) sur bornier 10 broches avec protection contre les inversions de polarité. La consommation maximale est d'environ 20 W. Cette redondance d'alimentation garantit la continuité de service en cas de défaillance d'une source.

Robustesse industrielle étendue

Conçu pour fonctionner dans une plage de température étendue de -40°C à +80°C, le SE5916A-6SFP-TB est certifié selon les normes industrielles les plus exigeantes :

IEC 61850-3 / IEEE 1613 pour les sous-stations électriques
Protection EMC selon EN 55032 Classe A, EN 61000-6-2, EN 61000-6-4
Décharges électrostatiques (ESD) : ±8 kV contact / ±15 kV air (niveau 4)
Transitoires électriques rapides (EFT) : ±4,0 kV sur ports alimentation et signaux (niveau 4)
Ondes de choc (Surge) : jusqu'à ±4,0 kV ligne-terre sur ports alimentation AC (niveau 4)
Champ magnétique : 100 A/m continu, 1000 A/m pendant 1 seconde (niveaux 5 et 6)
Conformité MIL-STD-810F pour chocs, chutes et vibrations

Configuration et gestion simplifiées

La configuration s'effectue via interface Web, Telnet, console série ou l'utilitaire de gestion Windows Atop. Le logiciel VirtualCOM pour Windows et Linux permet aux applications d'accéder aux ports série distants comme s'ils étaient locaux. Les protocoles supportés incluent IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217 et SMTP/TLS.
