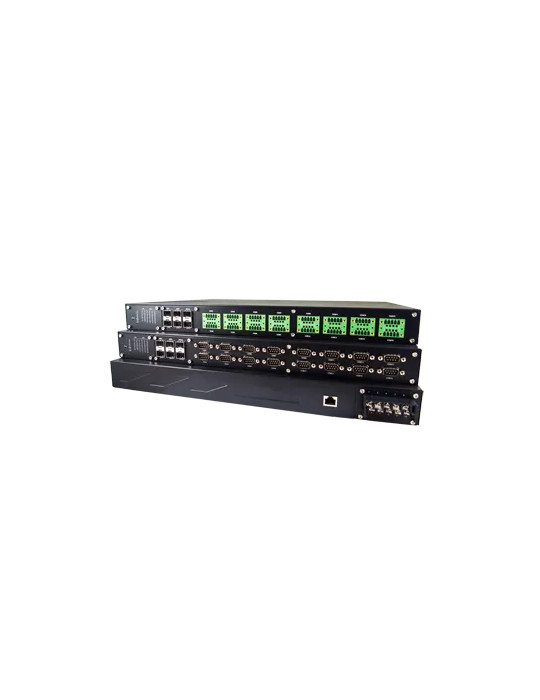

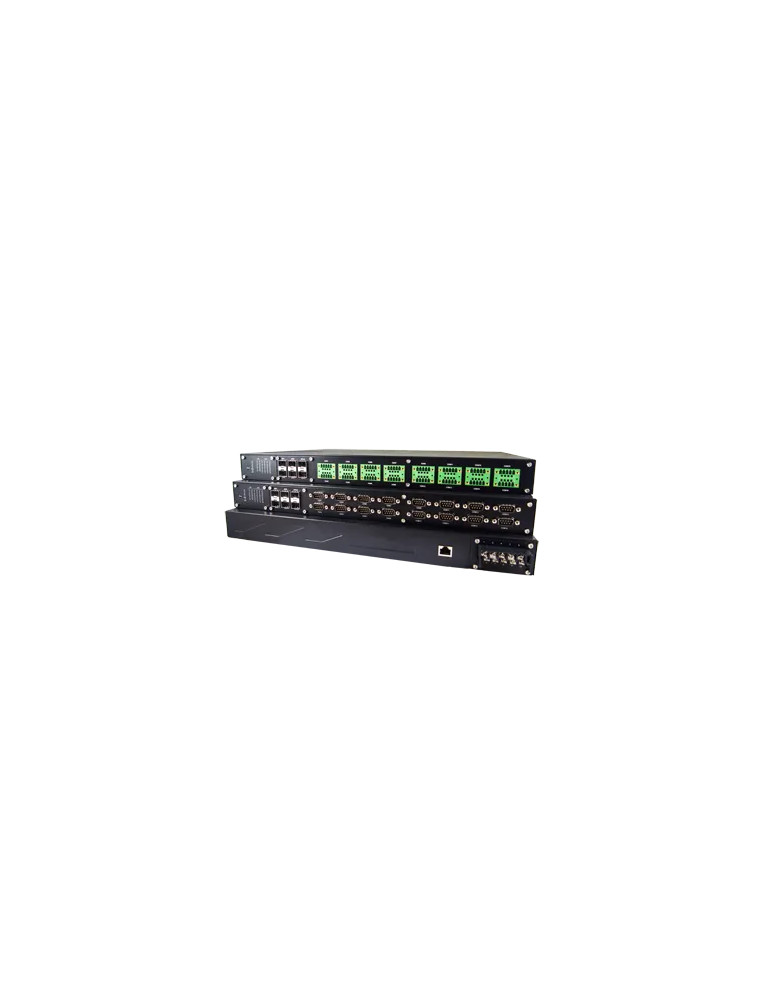

Atop SE5916A-6SFP-Sis-HV

Serveur de périphériques série haute tension pour sous-stations électriques

Le serveur de périphériques série Atop SE5916A-6SFP-Sis-HV offre une connectivité fiable entre équipements série et réseaux Ethernet dans les environnements industriels critiques. Intégrant 16 ports série avec isolation galvanique 3 kV et une alimentation haute tension, ce boîtier rack 1U répond aux exigences strictes des sous-stations électriques et installations industrielles haute tension. Certifié IEC61850-3, il garantit la conformité aux normes des réseaux électriques.

Ports série isolés pour environnements perturbés

• 16 ports série sur borniers à vis 5 broches (3,81 mm)
• Isolation galvanique 3 kV pour protection contre les perturbations
• Modes RS-232, RS-422 et RS-485 sélectionnables par logiciel
• Débits de 1 200 à 921 600 bauds
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS (RS-232)
• Bits de données : 5, 6, 7, 8 — bits d'arrêt : 1, 2
• Parité : aucune, paire, impaire, Mark, Space

Connectivité réseau via ports SFP

• 6 ports Fast Ethernet 100BASE-FX avec emplacements SFP
• Modes réseau : 6 adresses IP indépendantes ou 4 IP + switch non managé (3 ports)
• Support RSTP (Rapid Spanning Tree Protocol) pour redondance réseau
• Protocoles IPv4, TCP, UDP, DHCP Client, SNMP v1/v2c/v3
• Modes de liaison : TCP Client, TCP Server (4 connexions), UDP (4 plages IP)

Alimentation haute tension pour sous-stations

• Double alimentation redondante 100-240 VAC / 100-370 VDC
• Plage d'entrée : 85-264 VAC / 100-370 VDC
• Protection contre l'inversion de polarité
• Bornier 10 broches pour connexion alimentation
• Consommation maximale : 20 W

Sécurité et tunneling VPN

• OpenVPN Client/Server avec débit jusqu'à 37,9 Mbps
• IPsec en mode host-to-host ou host-to-site
• PPTP et SMTP/TLS pour communications sécurisées
• Protection des données contre les accès non autorisés

Certification IEC61850-3 et robustesse industrielle

• Certifié IEC61850-3 et IEEE 1613 pour sous-stations électriques
• Température de fonctionnement : -40°C à +80°C
• Protection EMC niveau 4 : ESD ±8 kV contact / ±15 kV air
• EFT ±4,0 kV sur ports alimentation et signaux
• Surtensions : ±4,0 kV ligne-terre sur ports signaux
• Boîtier métallique SPCC IP30 pour montage rack 19" (1U)
• MTBF : 9,18 ans
• Garantie : 5 ans

Configuration et gestion flexibles

• Configuration via navigateur Web, Telnet ou utilitaire Windows
• Logiciel VirtualCOM pour Windows/Linux
• Support RFC2217 pour accès série distant
• Console série pour configuration locale
• Bouton de réinitialisation intégré

Applications industrielles critiques

Le SE5916A-6SFP-Sis-HV s'intègre parfaitement dans les sous-stations électriques, installations haute tension, infrastructures critiques nécessitant une isolation galvanique renforcée, ainsi que les environnements industriels avec alimentation AC/DC haute tension. Son architecture redondante et sa certification IEC61850-3 garantissent fiabilité et conformité réglementaire.
