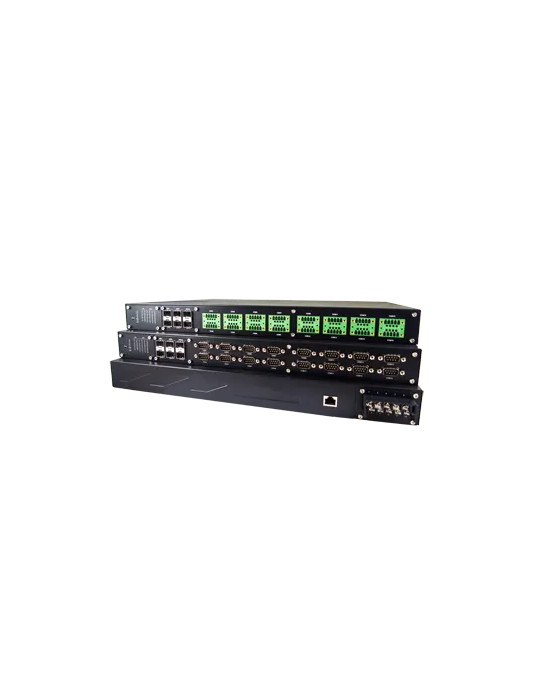

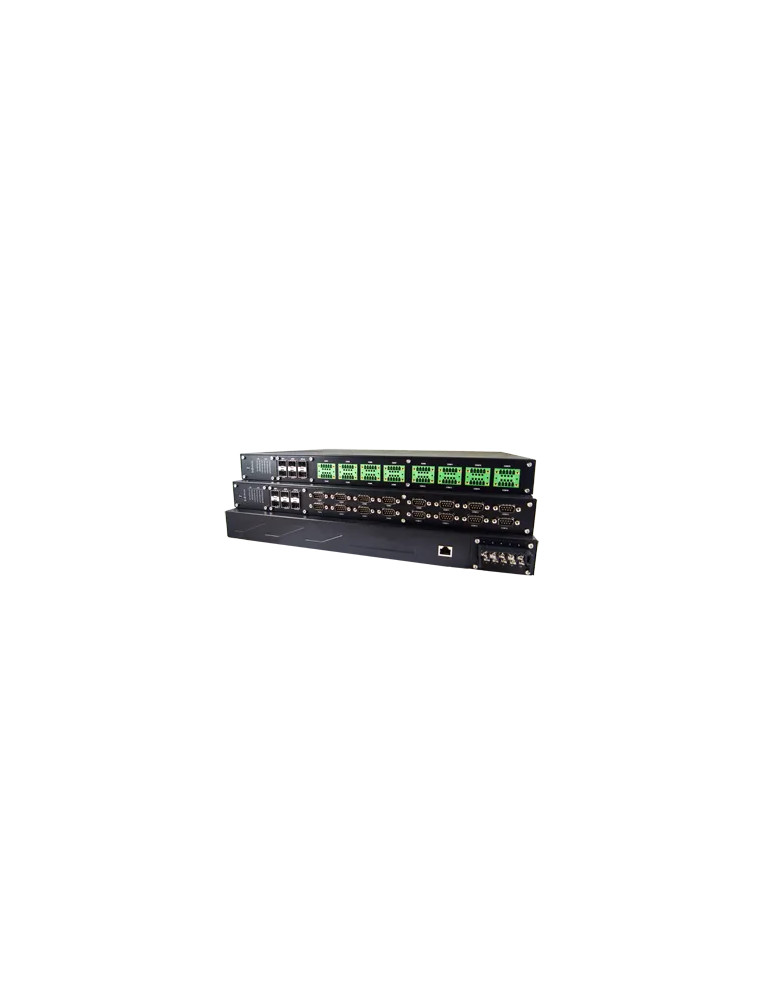

Atop SE5916A-6SFP-Sis

Le serveur série industriel Atop SE5916A-6SFP-Sis permet la connexion sécurisée de 16 équipements série RS-232/422/485 sur réseau Ethernet dans les environnements critiques. Certifié IEC61850-3, il répond aux exigences des sous-stations électriques et des installations industrielles sévères.

Configuration matérielle

• 16 ports série RS-232/422/485 configurables par logiciel sur bornier à vis 5 points (Terminal Block 5)
• Isolation galvanique 3 kV sur les ports série
• 6 emplacements SFP pour modules fibre optique 100Base-FX
• Vitesses de 1 200 à 921 600 bps
• Parité : aucune, paire, impaire, Mark, Space
• Bits de données : 5, 6, 7, 8
• Bits d'arrêt : 1, 2
• Contrôle de flux : aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Modes réseau et connectivité

• Configuration réseau : 6 adresses IP indépendantes ou 4 adresses IP + commutateur non-administrable 3 ports
• Protocoles Ethernet : IPv4, TCP, UDP, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217
• Rapid Spanning Tree Protocol (RSTP) 802.1D-2004 pour redondance
• Sécurité : OpenVPN client/serveur, IPsec (host-to-host ou host-to-site), PPTP, SMTP/TLS
• Débit VPN : jusqu'à 37,9 Mbps

Modes de liaison série

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou reverse Telnet
• UDP : jusqu'à 4 plages IP

Alimentation et environnement

• Alimentation redondante 24-48 VDC (plage : 19,2-52,8 VDC)
• Consommation maximale : 20 W
• Protection contre l'inversion de polarité
• Température de fonctionnement : -40°C à +80°C
• Humidité relative : 5 % à 95 % sans condensation à 55°C
• Boîtier métallique SPCC IP30 pour montage rack 19 pouces 1U (kit inclus)
• Dimensions : 440,6 x 44 x 309 mm
• Poids : 4 000 g

Certifications et robustesse

• Certifié IEC61850-3 et IEEE 1613 pour sous-stations électriques
• Protection EMC : EN 55032 Classe A, EN 61000-6-2, EN 61000-6-4, EN 55024
• Tests IEC 61000-4 : ESD ±8 kV contact/±15 kV air, EFT ±4,0 kV, Surge jusqu'à ±4,0 kV, champ magnétique 100 A/m continu et 1000 A/m (1 sec.)
• Conformité : EN61010-1, EN 61010-2-201, FCC Part 15 Subpart B Classe A
• Tests mécaniques : MIL-STD-810F (choc, chute, vibration)
• MTBF : 8,63 ans
• Garantie : 5 ans

Configuration et logiciels

• Configuration via navigateur Web, Telnet, utilitaire Windows (Atop Management Utility) ou console série
• Logiciel VirtualCOM pour Windows/Linux
• Client DHCP intégré

Applications

Le SE5916A-6SFP-Sis est conçu pour les sous-stations électriques, les réseaux SCADA, les installations ferroviaires, les sites de télécommunication et toute infrastructure critique nécessitant une isolation galvanique renforcée et une certification IEC61850-3.
