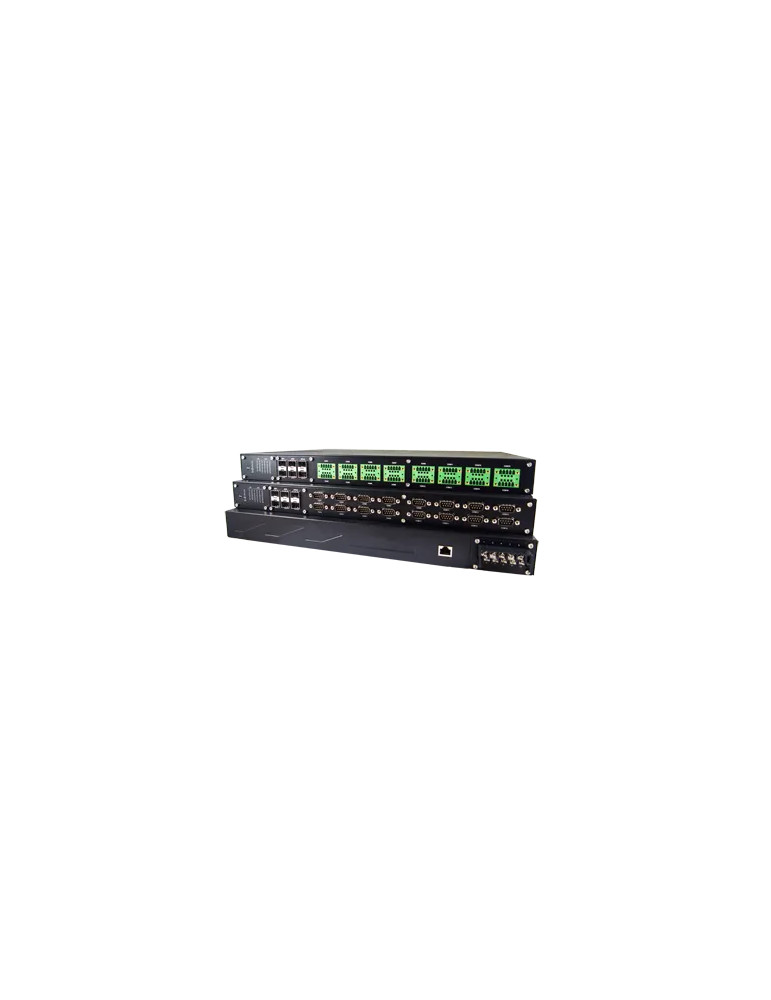

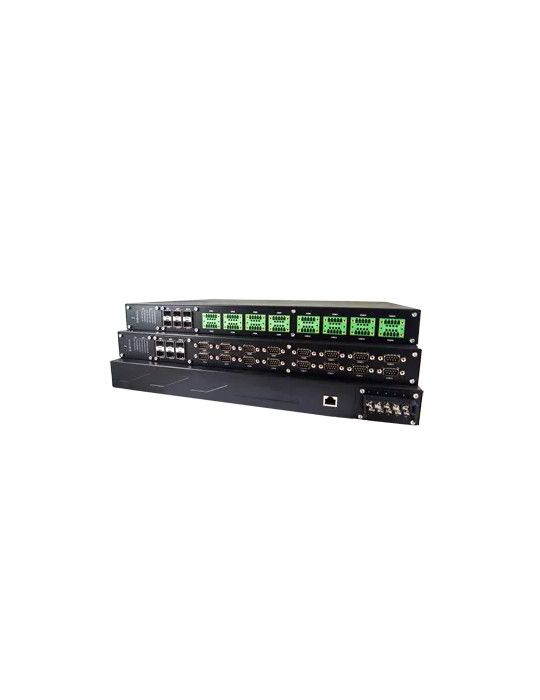

Atop SE5916A-6SFP-HV

Passerelle série Ethernet pour environnements haute tension

Le serveur série Atop SE5916A-6SFP-HV assure la connexion Ethernet de vos équipements série industriels sur des installations haute tension. Équipé de 16 ports série RS-232/422/485 DB9 et de 6 emplacements SFP Fast Ethernet, il répond aux contraintes spécifiques des sous-stations électriques et des environnements où l'alimentation haute tension (100-240 VAC ou 100-370 VDC) évite le câblage d'alimentations auxiliaires.

Certification IEC61850-3 et sécurité VPN intégrée

Certifié IEC61850-3 et IEEE 1613, le SE5916A-6SFP-HV s'intègre directement dans les sous-stations électriques normalisées. La sécurité des communications série est assurée par OpenVPN, IPsec et PPTP embarqués, avec un débit VPN jusqu'à 37,9 Mbps. Le protocole RSTP garantit la redondance Ethernet en cas de défaillance du lien principal.

Caractéristiques de communication

• 6 ports SFP 100BASE-FX Fast Ethernet (modules optiques non fournis)
• 16 ports série DB9 configurables RS-232/422/485 par logiciel
• Débits série : 1 200 à 921 600 bps
• Modes de fonctionnement : TCP Client/Server, UDP, Virtual COM, tunneling
• Protocoles : IPv4, SNMP v1/v2c/v3, Modbus TCP, HTTP/HTTPS, Telnet, RFC2217, RSTP
• Sécurité VPN : OpenVPN Client/Server, IPsec, PPTP (37,9 Mbps max)
• Jusqu'à 4 connexions TCP Server simultanées par port série

Alimentation haute tension redondante

• Entrée haute tension : 100-240 VAC ou 100-370 VDC
• Plage de fonctionnement : 85-264 VAC / 100-370 VDC
• Double entrée alimentation redondante sur bornier 10 broches
• Protection contre l'inversion de polarité
• Consommation maximale : 20 W

Robustesse et conformité sous-stations

• Plage de température : -40°C à +80°C
• Boîtier métal IP30 pour montage rack 19" (1U, kit fourni)
• Conformité : IEC61850-3, IEEE 1613, EN61010-1, EN61010-2-201
• Protection CEM niveau 4 : ESD ±8 kV contact / ±15 kV air, EFT ±4 kV, Surge ±4 kV
• Champ magnétique : 100 A/m continu, 1000 A/m (1 sec)
• Garantie : 5 ans

Configuration et intégration

• Configuration via interface Web, Telnet, console série ou utilitaire Windows
• Logiciel Virtual COM pour Windows et Linux (redirection de port série sur TCP/IP)
• Protocole SMTP/TLS pour notifications par email
• Dimensions : 440,6 × 44 × 309 mm (L × H × P), poids 4 kg
