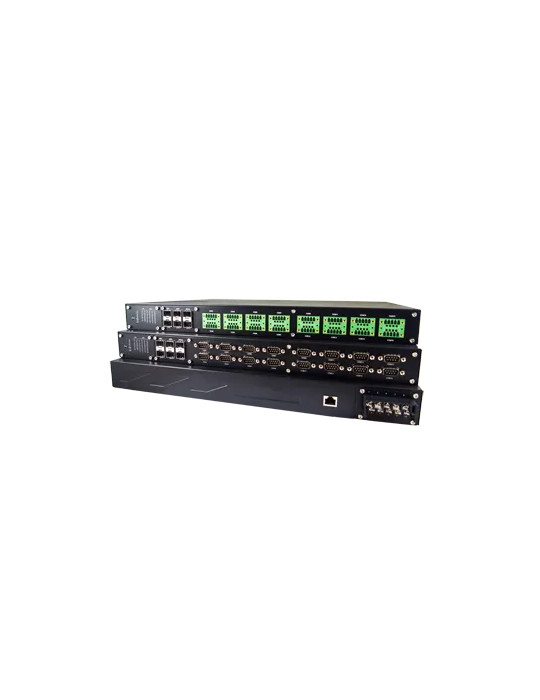

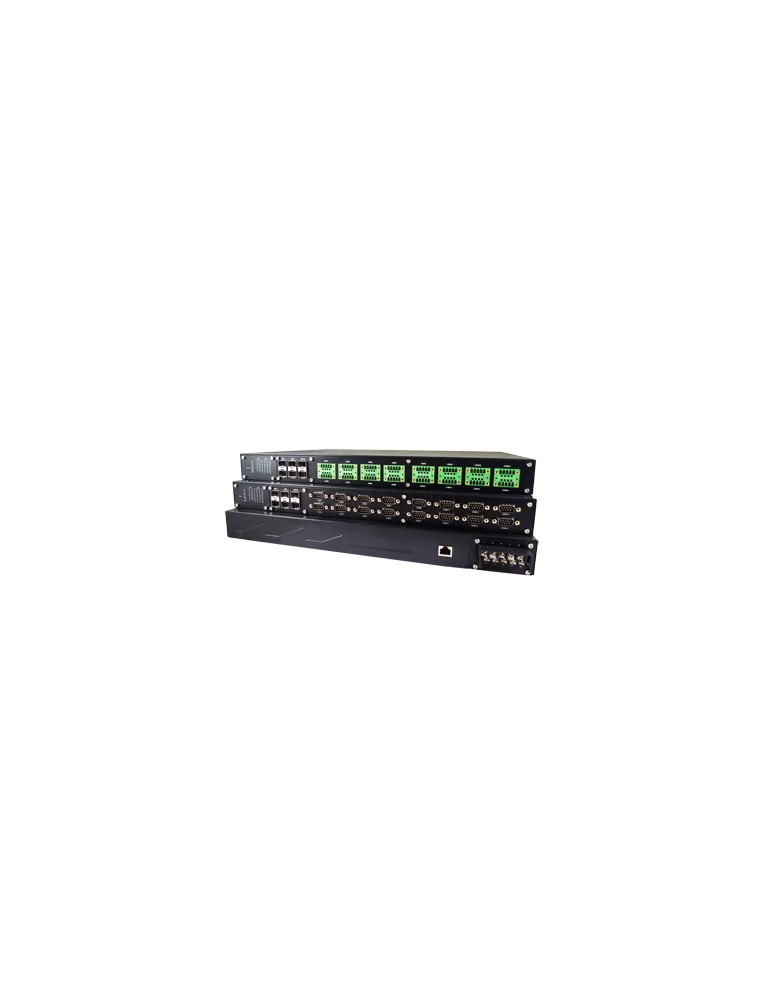

Atop SE5916A-6SFP

Le serveur de périphériques série industriel Atop SE5916A-6SFP transforme 16 ports série RS-232/RS-485/RS-422 en connexions réseau Fast Ethernet via 6 slots SFP. Ce boîtier de connexion série, certifié IEC61850-3 et IEEE 1613, s'intègre directement dans les architectures de sous-stations électriques et d'automatismes industriels critiques. Il assure la conversion bidirectionnelle entre communications série et Ethernet TCP/IP, permettant de moderniser des équipements série existants sans modification matérielle.

Chaque port série DB9 supporte les modes RS-232, RS-485 ou RS-422 configurables par logiciel, avec débits jusqu'à 921 600 bps. Les 6 interfaces réseau Fast Ethernet fonctionnent via slots SFP 100BASE-FX, offrant connectivité fibre optique pour liaisons longue distance. Le boîtier intègre protocole RSTP pour redondance réseau et sécurité via OpenVPN, IPsec ou PPTP, garantissant protection des données critiques.

Performances réseau et série

• 16 ports série RS-232/RS-485/RS-422 sur connecteurs DB9, configuration logicielle
• 6 interfaces Fast Ethernet IEEE 802.3u 100BASE-FX via slots SFP
• Débits série 1 200 à 921 600 bps, parité et bits de données configurables
• Modes TCP Server (4 connexions), TCP Client, UDP (4 plages IP), VirtualCOM
• Protocoles RSTP (IEEE 802.1D-2004) pour redondance réseau

Sécurité et fiabilité

• Chiffrement VPN : OpenVPN Client/Server, IPsec (débit jusqu'à 37,9 Mbps), PPTP
• Protocoles SNMP v1/v2c/v3, HTTPS, SMTP/TLS pour administration sécurisée
• Double alimentation redondante 24-48 VDC (19,2-52,8 VDC), protection inversion polarité
• Consommation maximale 20 W, contact sec pour signalisation état alimentation
• MTBF 8,63 ans (calculé), garantie 5 ans constructeur

Robustesse environnementale et certifications

• Certifications IEC61850-3, IEEE 1613, EN61010-1 pour sous-stations électriques
• Température de fonctionnement -40°C à +80°C, stockage -40°C à +85°C
• Protection EMC niveau 4 : ESD ±8 kV contact/±15 kV air, EFT ±4 kV, Surge ±4 kV
• Immunité champ magnétique 100 A/m continu, 1000 A/m 1 seconde (IEC 61000-4-8)
• Résistance chocs, vibrations (MIL-STD-810F), humidité 5-95% à 55°C

Installation et configuration

• Boîtier métallique IP30 pour montage rack 19 pouces 1U (440,6 × 44 × 309 mm)
• Configuration via interface Web, Telnet, console série ou utilitaire Windows
• Logiciel VirtualCOM pour Windows/Linux, émulation port COM virtuel transparent
• Bouton reset matériel, gestion IPv4/IPv6, client DHCP intégré
• Kit montage rack inclus, poids 4 kg, borne à vis alimentation 10 points

Le SE5916A-6SFP convient aux applications critiques nécessitant connexion série multi-ports avec liaisons fibre optique : supervision SCADA, télémétrie, automatismes process, systèmes ferroviaires, gestion énergie. Sa certification IEC61850-3 garantit conformité aux exigences strictes des sous-stations haute tension.
