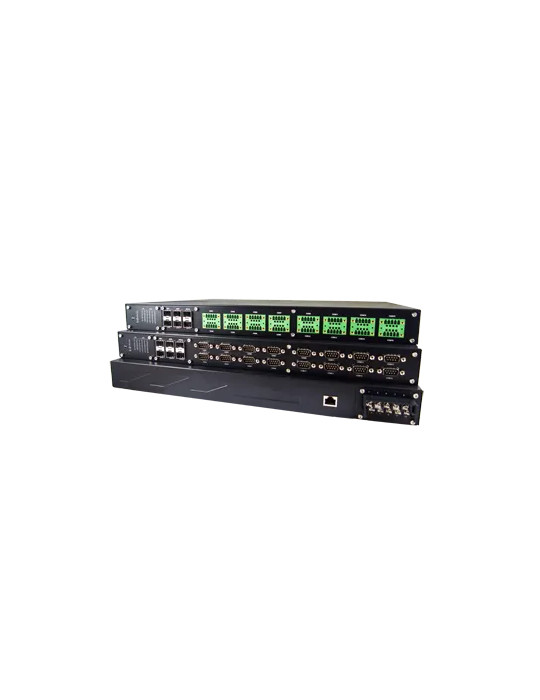

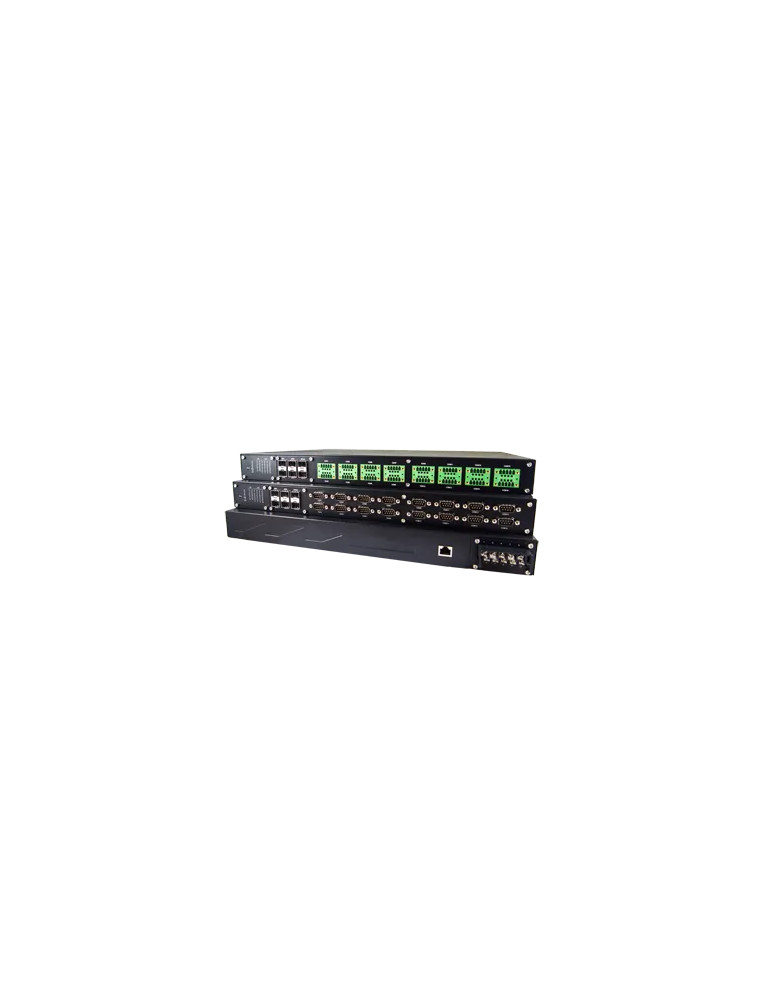

Atop SE5916A

Serveur de périphérique série industriel haute performance pour les installations critiques

Le serveur de périphérique série Atop SE5916A est une passerelle industrielle certifiée IEC61850-3 conçue pour connecter les équipements série aux réseaux Ethernet dans les environnements difficiles. Avec ses 16 ports série RS-232/422/485 et ses 6 interfaces Fast Ethernet, il assure la conversion et l'encapsulation transparente des données série sur IP pour la supervision et le contrôle à distance des équipements de terrain.

Connectivité série étendue et flexible

• 16 ports série D-Sub9 configurables logiciellement en RS-232/422/485
• 6 ports Ethernet 10/100Base-T(X) RJ45 indépendants
• Débits série de 1 200 à 921 600 bps
• Modes de fonctionnement : TCP Server/Client, UDP, Virtual COM, Tunneling
• Contrôle de flux : Xon/Xoff, RTS/CTS (RS-232)
• Configuration flexible des paramètres : parité, bits de données (5 à 8), bits d'arrêt (1 ou 2)

Sécurité et redondance réseau intégrées

• Support VPN : OpenVPN client/serveur, IPsec (host-to-host ou host-to-side), PPTP
• Débit VPN jusqu'à 37,9 Mbps
• Protocole RSTP (Rapid Spanning Tree Protocol) IEEE 802.1D-2004 pour la redondance Ethernet
• Gestion SNMPv1/v2c/v3 pour la supervision à distance
• Interface Web sécurisée HTTPS et Telnet
• Logiciel Virtual COM pour Windows et Linux

Robustesse industrielle et certification IEC61850-3

• Certification IEC61850-3 pour les sous-stations électriques
• Plage de température étendue : -40 à +80°C
• Protection EMC renforcée : ESD ±8 kV contact/±15 kV air, EFT ±4 kV, Surge ±4 kV
• Boîtier métallique IP30 montable en rack 19" (1U)
• Alimentation redondante 24-48 VDC (19,2-52,8 VDC)
• Protection contre l'inversion de polarité
• MTBF : 8,63 ans

Configuration et installation simplifiées

• Configuration par interface Web, Telnet, console série ou utilitaire Windows
• Mode réseau : adresse IP indépendante (6 ports) ou switch non managé intégré (3 ports)
• Kit de montage rack 19" inclus
• Bouton de reset accessible
• Garantie constructeur : 5 ans

Caractéristiques techniques

• Processeur : TI ARM embarqué
• Protocoles réseau : IPv4, TCP, UDP, DHCP client, HTTP, HTTPS, SMTP/TLS, MQTT
• Consommation : 20 W maximum
• Dimensions (L x H x P) : 440,6 x 44 x 309 mm
• Poids : 4 000 g
• Connecteur alimentation : bornier 10 broches
• Normes de sécurité : EN61010-1, EN 61010-2-201
• Normes EMC : FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2/4, IEEE 1613
