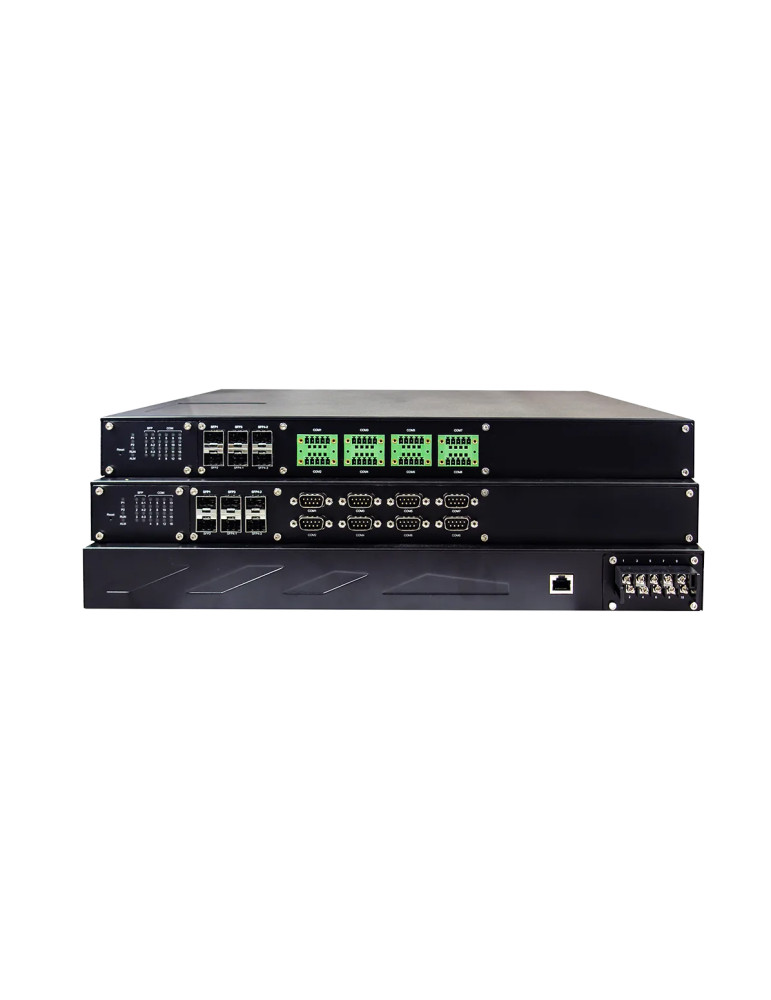

Atop SE5908A-TB-HV

Passerelle industrielle série vers Ethernet pour environnements haute tension

Le serveur série industriel Atop SE5908A-TB-HV connecte vos équipements série RS-232/422/485 au réseau Ethernet dans les environnements exigeants nécessitant une alimentation haute tension. Conçu pour les sous-stations électriques et les installations industrielles critiques, ce serveur série 19" rack 1U offre 8 ports série configurables sur borniers TB5 et 6 interfaces Ethernet Fast Ethernet. Sa certification IEC61850-3 et sa compatibilité IEEE 1613 garantissent la fiabilité dans les environnements de distribution électrique.

Architecture réseau et connectivité série

• 8 ports série RS-232/RS-422/RS-485 configurables par logiciel sur borniers TB5 5 broches (pas 5,08mm)
• 6 ports Ethernet 10/100BASE-T(X) RJ45 Fast Ethernet
• 2 modes réseau : adresses IP indépendantes (6 ports) ou switch non managé intégré (4 ports + switch 3 ports incluant LAN4)
• Protocoles supportés : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217
• Modes de liaison série : TCP Client (destination unique ou VirtualCOM), TCP Server (4 connexions, VirtualCOM ou reverse Telnet), UDP (jusqu'à 4 plages IP)

Sécurité et redondance réseau

• Sécurité intégrée : OpenVPN Client/Server, IPsec (host-to-host ou host-to-site) avec débit VPN jusqu'à 37,9 Mbps, PPTP
• Protocole RSTP (IEEE 802.1D-2004 Rapid Spanning Tree Protocol) pour redondance des liaisons Ethernet
• SMTP/TLS pour notifications sécurisées
• Configuration par interface Web, Telnet, console série ou utilitaire de gestion Windows

Paramètres série et contrôle de flux

• Vitesses de transmission : 1 200 à 921 600 bps configurables par logiciel
• Bits de données : 5, 6, 7, 8 (configurables)
• Bits d'arrêt : 1, 2 (configurables)
• Parité : None, Odd, Even, Mark, Space
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)
• Logiciel VirtualCOM pour Windows/Linux permettant la redirection des ports série

Alimentation haute tension redondante

• Entrée d'alimentation redondante haute tension : 100-240 VAC ou 100-370 VDC
• Plage de tension d'entrée : 85-264 VAC ou 100-370 VDC
• Courant d'entrée : 0,35 A @ 100 VAC, 0,20 A @ 100 VDC
• Consommation : 20 W maximum
• Connecteur : bornier 10 broches
• Protection contre l'inversion de polarité

Robustesse industrielle et certifications

• Plage de température de fonctionnement étendue : -40°C à +80°C
• Certification IEC61850-3 pour sous-stations électriques
• Compatibilité IEEE 1613
• Protection EMC industrielle : EN 55032 Classe A, EN 61000-6-2, EN 61000-6-4, EN 55024
• Tests de choc et vibrations : MIL-STD-810F Method 516.5 et 514.5
• Immunité ESD : ±8 kV contact, ±15 kV air (niveau 4)
• Tests EFT : ±4,0 kV sur ports alimentation AC/DC et signaux (niveau 4)
• Champ magnétique : 100 A/m continu, 1000 A/m (1 sec) selon IEC 61000-4-8

Caractéristiques mécaniques

• Boîtier métallique SPCC IP30 pour montage rack 19" 1U
• Dimensions : 440,6 x 44 x 309 mm (L x H x P)
• Poids : 4 000 g
• Kit de montage rack inclus
• Bouton de réinitialisation

Applications industrielles critiques

Le SE5908A-TB-HV s'intègre parfaitement dans les sous-stations électriques, les infrastructures de distribution d'énergie, les installations industrielles nécessitant une alimentation haute tension et les environnements de supervision SCADA exigeants. Sa double alimentation redondante haute tension élimine le besoin de convertisseurs externes dans les environnements 100-240 VAC ou 100-370 VDC, réduisant la complexité de câblage et les points de défaillance potentiels.
