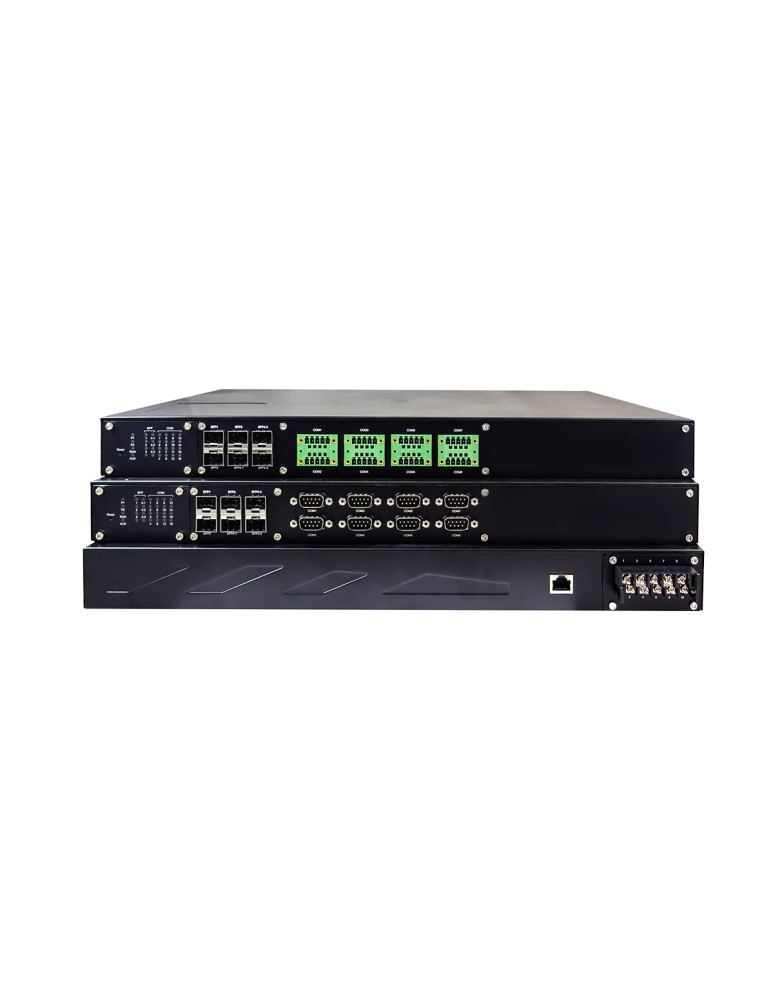

Atop SE5908A-TB

Serveur de périphériques série 8 ports pour environnements électriques critiques

Le serveur de périphériques série Atop SE5908A-TB connecte vos équipements série industriels à votre réseau Ethernet dans les environnements les plus exigeants. Certifié IEC61850-3 et IEEE 1613, ce boîtier rack 1U 19" est spécialement conçu pour les sous-stations électriques, les infrastructures critiques et les applications de supervision SCADA nécessitant une protection EMC renforcée et une plage de température étendue de -40°C à +80°C.

Avec 8 ports série sur borniers TB5 configurables RS-232/422/485 par logiciel et 6 interfaces Fast Ethernet RJ45, le SE5908A-TB assure la conversion bidirectionnelle entre protocoles série et TCP/IP. L'intégration de VPN (OpenVPN, IPsec, PPTP) sécurise vos communications à distance, tandis que le protocole RSTP garantit la redondance de vos liens Ethernet.

Connectivité série complète sur borniers TB5

• 8 ports série sur borniers TB5 5.08 mm 5 broches
• Modes RS-232, RS-422 ou RS-485 sélectionnables par logiciel
• Débit : 1 200 à 921 600 bps
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232)
• Bits de données : 5, 6, 7, 8 configurables
• Bits d'arrêt : 1 ou 2 configurables
• Parité : None, Odd, Even, Mark, Space

Réseau Ethernet Fast Ethernet

• 6 ports Fast Ethernet 10/100BASE-T(X) RJ45
• Modes réseau : 6 adresses IP indépendantes ou 4 IP indépendantes + switch non manageable 3 ports
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217
• Sécurité : OpenVPN client/serveur, IPsec (host-to-host ou host-to-site), PPTP, SMTP/TLS
• Débit VPN : jusqu'à 37,9 Mbps
• Redondance : RSTP (IEEE 802.1D-2004)

Modes de liaison série vers IP

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou Telnet inverse
• UDP : jusqu'à 4 plages d'adresses IP
• Logiciel VirtualCOM : redirection Windows/Linux

Alimentation redondante et protection électrique

• Alimentation : double entrée 24-48 VDC (19,2-52,8 VDC)
• Connecteur : bornier 10 broches
• Protection contre l'inversion de polarité
• Consommation : environ 20 W maximum
• Courant d'entrée : 0,73 A @ 24 VDC

Certifications IEC61850-3 et IEEE 1613 pour sous-stations électriques

• Certifié IEC61850-3 et IEEE 1613 pour intégration en sous-stations électriques
• Protection EMC renforcée selon EN 55032 Classe A, EN 61000-6-2/6-4
• ESD (IEC 61000-4-2) : contact ±8 kV niveau 4, air ±15 kV niveau 4
• EFT (IEC 61000-4-4) : ±4,0 kV niveau 4 (alimentation AC/DC et ports série)
• Surtension (IEC 61000-4-5) : ligne-terre ±4,0 kV niveau 4 (AC), ±2,0 kV niveau 3 (DC), ±4,0 kV niveau 4 (ports série)
• Immunité aux champs magnétiques (IEC 61000-4-8) : 100 A/m niveau 5, 1000 A/m niveau 6 (1 sec)
• Immunité rayonnée (IEC 61000-4-3) : 20 V/m niveau 3

Robustesse industrielle et plage de température étendue

• Température de fonctionnement : -40°C à +80°C (-40°F à +176°F)
• Température de stockage : -40°C à +85°C (-40°F à +185°F)
• Humidité relative : 5 % à 95 % @ 55°C (sans condensation)
• Chocs : conforme MIL-STD-810F Method 516.5
• Vibrations : conformes MIL-STD-810F Method 514.5 C1 & C2
• Chute libre : conforme MIL-STD-810F Method 516.5

Boîtier rack 1U 19" pour montage en baie

• Boîtier : SPCC IP30
• Format : rack 19" 1U
• Dimensions (L x H x P) : 440,6 x 44 x 309 mm
• Poids : 4 000 g
• Kit de montage rack inclus
• Bouton de réinitialisation (reset)

Configuration et gestion simplifiées

• Configuration : interface Web, Telnet, utilitaire Windows Atop Management Utility, console série
• Logiciel VirtualCOM : environnement virtuel pour accès TCP aux périphériques
• Firmware évolutif : mises à jour disponibles (version 1.78 actuelle)

Normes et certifications

• Sécurité : EN61010-1, EN 61010-2-201
• EMC : FCC Part 15 Subpart B Classe A, EN 55032 Classe A, EN 61000-6-2, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-4
• Environnement : IEC 61850-3, IEEE 1613
• RoHS : conforme
• Garantie : 5 ans
