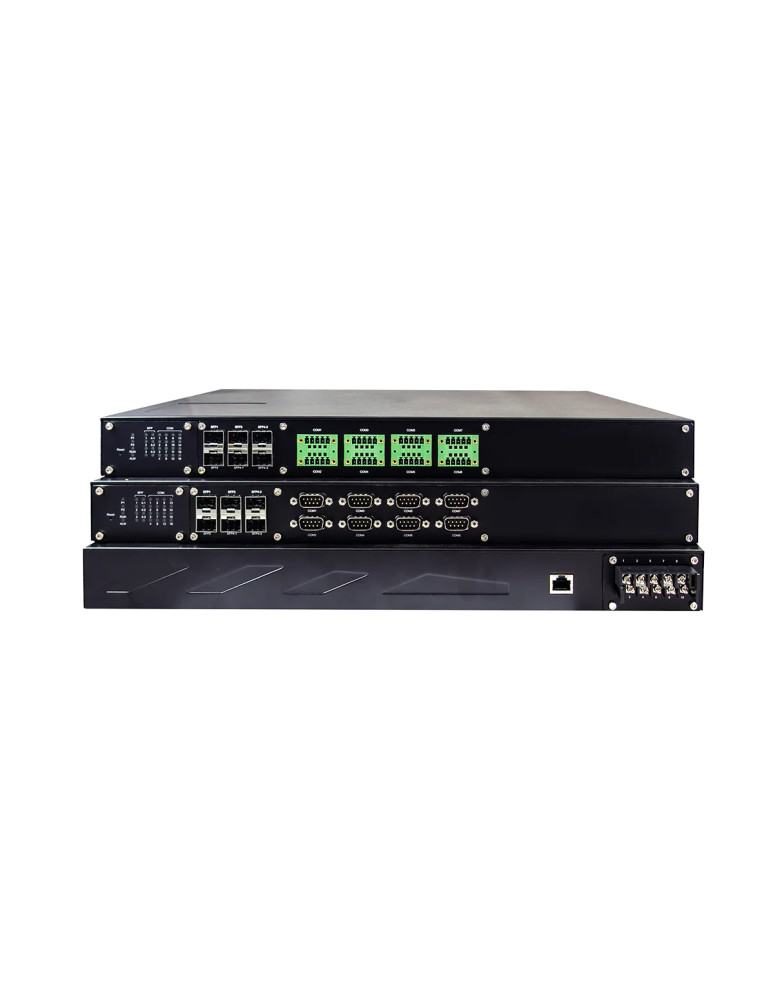

Atop SE5908A-Sis-HV

Serveur série industriel haute tension pour sous-stations électriques

Le serveur série SE5908A-Sis-HV permet de connecter jusqu'à 8 équipements série industriels (RS-232, RS-422 ou RS-485) sur un réseau Ethernet. Conçu pour les environnements haute tension typiques des sous-stations électriques, il intègre une isolation galvanique 3 kV sur tous les ports série et accepte une alimentation redondante 100-370 VDC ou 100-240 VAC, éliminant le besoin d'équipements d'alimentation intermédiaires.

Certifié IEC61850-3 et conforme IEEE 1613, ce serveur série s'intègre directement dans les infrastructures de sous-stations électriques et répond aux exigences de protection EMC renforcée. Il offre une plage de température de fonctionnement étendue de -40°C à +80°C et un boîtier métallique IP30 adapté au montage en rack 19 pouces (1U).

Isolation galvanique et protection EMC renforcée

• Isolation galvanique 3 kV sur les 8 ports série (version -Sis)
• 8 ports RS-232/422/485 configurables par logiciel sur bornier TB5 5 broches
• Débits jusqu'à 921 600 bauds avec contrôle de flux matériel et logiciel
• Protection EMC conforme IEC 61000-4 : ESD ±15 kV (air), EFT ±4 kV, surtensions ±4 kV
• Certification IEC61850-3 et IEEE 1613 pour sous-stations électriques

Connectivité Ethernet et modes de communication flexibles

• 6 ports 10/100BASE-T(X) RJ45
• Modes réseau : 6 adresses IP indépendantes ou 4 IP + switch 3 ports non administré
• Modes série : TCP Client/Server (4 connexions), UDP (jusqu'à 4 plages IP), Virtual COM, Tunneling
• Protocoles : IPv4, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, SMTP/TLS
• Redondance réseau : Rapid Spanning Tree Protocol (RSTP) IEEE 802.1D-2004

Sécurité VPN et gestion à distance

• VPN intégré : OpenVPN (Client/Server), IPsec (host-to-host/host-to-side), PPTP
• Débit VPN jusqu'à 37,9 Mbps pour tunnels sécurisés sur Internet
• Configuration via interface Web, Telnet, utilitaire Windows ou console série
• Logiciel Virtual COM pour Windows/Linux : émulation de ports série via TCP/IP

Alimentation haute tension redondante

• Double entrée d'alimentation redondante haute tension : 100-240 VAC ou 100-370 VDC
• Plage de fonctionnement : 85-264 VAC ou 100-370 VDC
• Consommation maximale : 20 W environ
• Connecteur : bornier 10 broches
• Protection contre les inversions de polarité

Construction robuste et montage rack 19 pouces

• Boîtier métallique SPCC IP30, montage rack 19 pouces (1U), kit inclus
• Dimensions : 440,6 x 44 x 309 mm
• Poids : 4 000 g
• Température de fonctionnement : -40°C à +80°C
• Humidité relative : 5 % à 95 % sans condensation (à 55°C)

Certifications et fiabilité

• Sécurité : EN61010-1, EN 61010-2-201
• CEM : FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4, EN 55024
• Environnement : IEC 61850-3, IEEE 1613
• Chocs et vibrations : MIL-STD-810F Method 516.5 et 514.5
• Garantie constructeur : 5 ans

Applications typiques

• Sous-stations électriques et infrastructures haute tension
• Connexion d'automates, relais de protection, compteurs série sur réseau IP
• Supervision à distance d'équipements série via VPN sécurisé
• Environnements industriels avec contraintes EMC sévères
• Infrastructures critiques nécessitant redondance d'alimentation et réseau
