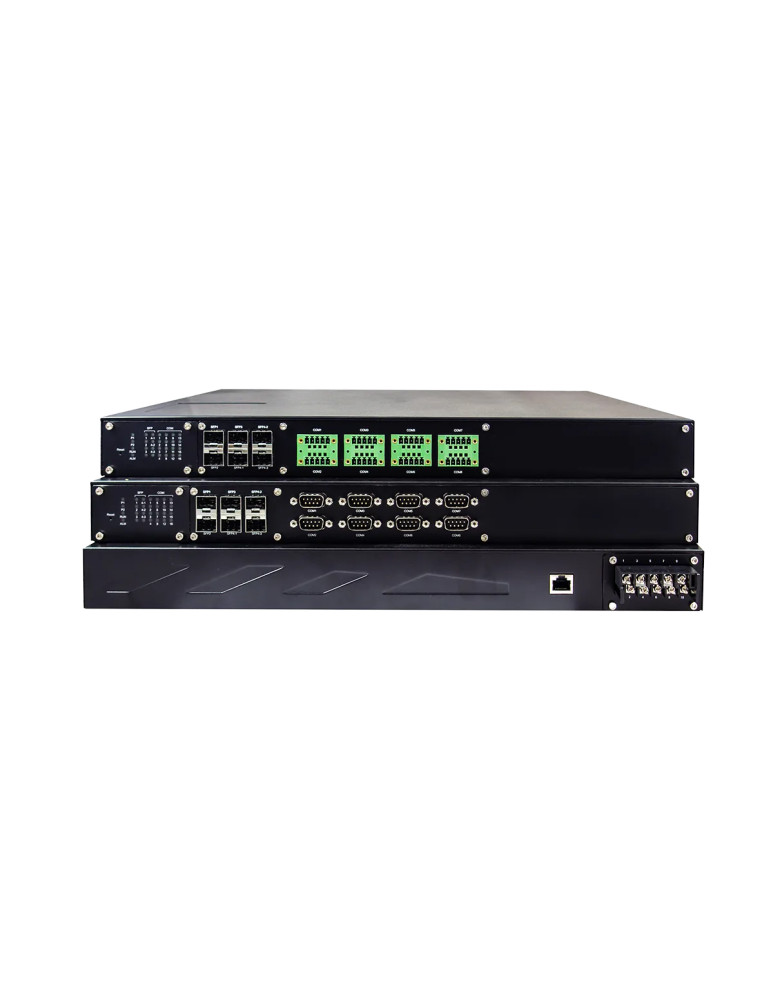

Atop SE5908A-Sis

Serveur de périphériques série industriel 8 ports avec certification IEC61850-3

Le SE5908A-Sis est un serveur de périphériques série industriel monté en rack 19" conçu pour les environnements critiques. Il permet la connexion de tout équipement série à un réseau Ethernet, en encapsulant les données série pour un transport bidirectionnel full-duplex sur TCP/IP.

Certifié IEC61850-3 et conforme IEEE 1613, ce serveur répond aux exigences des postes électriques et sous-stations. L'isolation galvanique de 3 kV sur les 8 ports série (RS-232/422/485) garantit une protection renforcée contre les interférences électromagnétiques dans les environnements haute tension.

La conception robuste supporte une plage de température étendue de -40°C à +80°C et offre une protection CEM industrielle complète. Le boîtier métallique IP30 et l'alimentation redondante 24-48 VDC assurent fiabilité et continuité de service.

Sécurité réseau intégrée

Le SE5908A-Sis intègre des mécanismes de sécurité avancés avec support OpenVPN, IPsec et PPTP. Le débit VPN atteint 37,9 Mbps, permettant la sécurisation des communications série à travers Internet. Le protocole RSTP (Rapid Spanning Tree Protocol) autorise la mise en place d'une liaison Ethernet de secours en cas de défaillance du lien principal.

Interfaces réseau et série

• 6 interfaces Fast Ethernet 10/100BASE-T(X) RJ45 avec adresse IP indépendante
• 8 ports série RS-232/RS-422/RS-485 configurables par logiciel sur bornier à vis 5 broches (TB5)
• Isolation série 3 kV pour protection contre les surtensions
• Débits série configurables de 1 200 à 921 600 bps
• Contrôle de flux None, Xon/Xoff, RTS/CTS (RS-232)

Modes de fonctionnement série

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou Telnet inversé
• UDP : jusqu'à 4 plages d'adresses IP
• Tunneling et Virtual COM supportés

Protocoles et gestion

• IPv4, ICMP, TCP, UDP, DHCP Client
• SNMPv1, v2c, v3 pour la gestion réseau
• HTTP, HTTPS, Telnet, RFC2217
• SMTP/TLS pour notifications email
• RSTP (802.1D-2004) pour redondance réseau
• Configuration via interface Web, Telnet, utilitaire Windows ou console série

Alimentation et fiabilité

• Alimentation redondante 24-48 VDC (plage 19,2-52,8 VDC)
• Consommation maximale : 20 W
• Protection contre l'inversion de polarité
• Connecteur bornier à vis 10 broches

Construction et environnement

• Boîtier métallique SPCC IP30 pour montage rack 19" 1U (kit inclus)
• Dimensions : 440,6 × 44 × 309 mm
• Poids : 4 000 g
• Température de fonctionnement : -40°C à +80°C
• Humidité relative : 5 % à 95 % (sans condensation à 55°C)
• Bouton de réinitialisation intégré

Certifications et normes

• Sécurité : EN61010-1, EN 61010-2-201
• CEM : FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4, EN 55024
• IEC61850-3 / IEEE 1613 pour sous-stations électriques
• Tests CEM niveau 4 : ESD ±8 kV contact / ±15 kV air, EFT ±4,0 kV, Surge jusqu'à ±4,0 kV
• Chocs et vibrations : MIL-STD-810F Method 516.5 et 514.5
• Conforme RoHS
• Garantie : 5 ans

Logiciels et utilitaires

• Atop Management Utility pour Windows
• Logiciel VirtualCOM pour Windows et Linux (redirection de ports COM)
• Firmware évolutif (version 1.78 disponible)

Applications types

Le SE5908A-Sis est conçu pour les applications critiques dans les postes électriques, sous-stations, infrastructures de transport, installations industrielles et environnements nécessitant une connectivité série fiable avec isolation galvanique et certification IEC61850-3.
