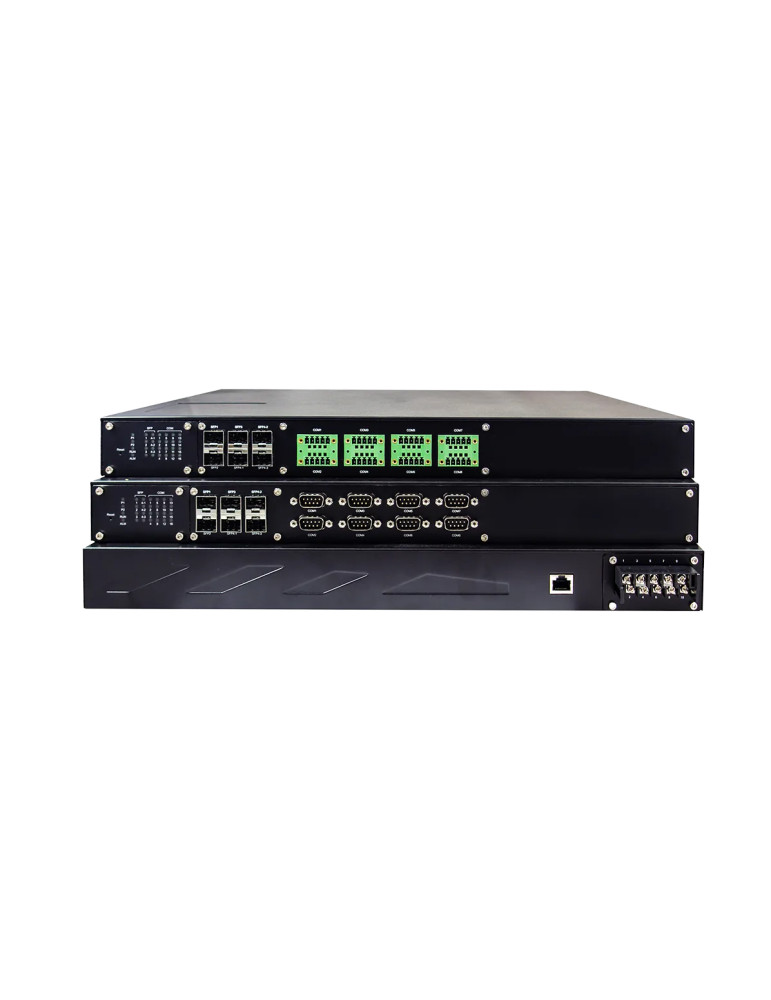

Atop SE5908A-HV

Connectivité série vers Ethernet pour environnements industriels critiques

Le serveur série industriel Atop SE5908A-HV permet de connecter jusqu'à 8 équipements série au réseau Ethernet. Conçu pour les sous-stations électriques et les infrastructures critiques, il dispose d'une alimentation haute tension universelle (100-240 VAC ou 100-370 VDC) redondante, éliminant le besoin d'alimentation externe dédiée. Le boîtier rack 19" 1U intègre 8 ports série DB9 configurables RS-232/RS-422/RS-485 et 6 interfaces Fast Ethernet RJ45 indépendantes.

Certification IEC61850-3 et protection EMC renforcée

Certifié IEC61850-3 et IEEE 1613, le SE5908A-HV répond aux exigences des environnements de sous-stations électriques. Le boîtier métallique IP30 intègre une protection EMC de niveau 4 contre les décharges électrostatiques (±8 kV contact, ±15 kV air), les transitoires électriques rapides (±4 kV) et les surtensions (±4 kV ligne-terre sur port signal). La plage de température étendue de -40°C à +80°C garantit un fonctionnement fiable en conditions extrêmes.

Connectivité Ethernet avec protocole RSTP

• 6 ports Fast Ethernet 10/100BASE-T(X) RJ45 avec adresses IP indépendantes
• Mode réseau configurable : 6 ports IP indépendants ou 4 ports IP + switch non managé 3 ports
• Protocole RSTP (Rapid Spanning Tree Protocol) pour redondance réseau
• Support IPv4 et IPv6

8 ports série universels configurables

• 8 ports série DB9 5 broches
• Modes RS-232, RS-422 ou RS-485 sélectionnables par logiciel
• Débits de 1 200 à 921 600 bps
• Parité : None, Odd, Even, Mark, Space
• Bits de données : 5, 6, 7, 8
• Bits d'arrêt : 1 ou 2
• Contrôle de flux : None, Xon/Xoff, RTS/CTS (RS-232 uniquement)

Modes de communication réseau flexibles

• TCP Client : destination unique ou mode VirtualCOM
• TCP Server : 4 connexions simultanées, mode VirtualCOM ou Reverse Telnet
• UDP : jusqu'à 4 plages IP
• Support RFC2217 pour émulation de port série à distance

Sécurité VPN intégrée

• OpenVPN client/serveur avec débit VPN jusqu'à 37,9 Mbps
• IPsec (host-to-host ou host-to-site)
• PPTP
• Protocoles de gestion sécurisés : HTTPS, SNMPv3, SMTP/TLS

Alimentation haute tension redondante

• Entrée : 100-240 VAC ou 100-370 VDC redondante
• Plage : 85-264 VAC ou 100-370 VDC
• Consommation : 20 W maximum
• Connecteur : bornier 10 points
• Protection contre l'inversion de polarité

Configuration et intégration simplifiées

• Configuration via interface Web, Telnet, console série ou utilitaire Windows
• Logiciel VirtualCOM pour Windows/Linux
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS
• Utilitaire de gestion Atop pour découverte et configuration réseau

Spécifications environnementales

• Température de fonctionnement : -40°C à +80°C
• Température de stockage : -40°C à +85°C
• Humidité relative : 5% à 95% à 55°C (sans condensation)
• Boîtier : SPCC IP30
• Dimensions : 440,6 x 44 x 309 mm (1U rack 19")
• Poids : 4 000 g
• Kit de montage rack 19" inclus

Certifications et conformité

• Sécurité : EN61010-1, EN 61010-2-201
• EMC : FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4, EN 55024
• IEC 61850-3 / IEEE 1613 pour sous-stations électriques
• Tests EMC niveau 4 : ESD, EFT, Surge, CS
• Conformité RoHS
• Garantie : 5 ans
