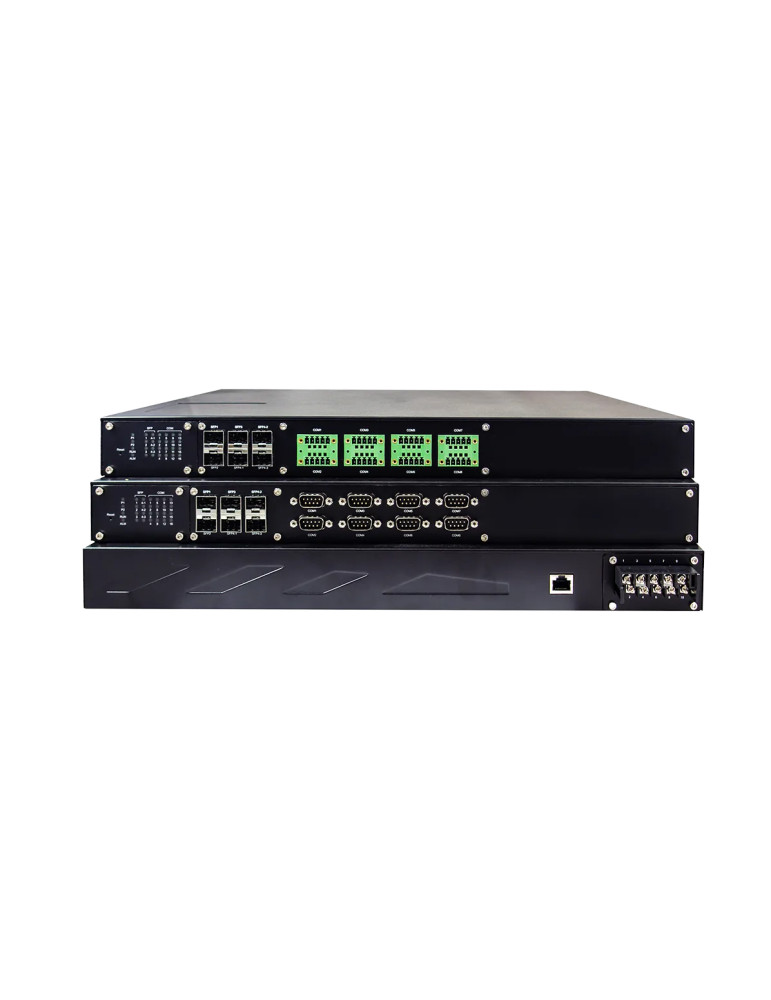

Atop SE5908A-6SFP-TB-HV

Le serveur série industriel SE5908A-6SFP-TB-HV d'Atop assure la connexion Ethernet de 8 équipements série dans les environnements critiques. Conçu pour les sous-stations électriques et les installations industrielles exigeantes, ce convertisseur série-Ethernet rack 19" intègre une alimentation redondante Haute Tension (100-240 VAC ou 100-370 VDC) éliminant le besoin d'alimentations externes additionnelles.

Alimentation Haute Tension redondante

Le SE5908A-6SFP-TB-HV accepte directement les tensions d'alimentation courantes dans les sous-stations : 100-240 VAC ou 100-370 VDC (plage d'entrée : 85-264 VAC / 100-370 VDC). Les deux entrées d'alimentation redondantes garantissent la continuité de service en cas de défaillance d'une source. Consommation maximale : 20 W. Connecteurs : bornier 10 broches avec protection contre l'inversion de polarité.

Huit ports série avec borniers à vis

Le modèle TB-HV dispose de 8 ports série sur borniers à vis 5 broches (pas 5,08 mm), sélectionnables par logiciel en RS-232, RS-485 ou RS-422. Débit : 1 200 à 921 600 bps. Configuration logicielle : parité (aucune, paire, impaire, Mark, Space), bits de données (5/6/7/8), bits d'arrêt (1/2), contrôle de flux (aucun, Xon/Xoff, RTS/CTS en RS-232).

Six emplacements SFP pour liaison fibre optique

Six emplacements SFP 100BASE-FX permettent l'installation de modules optiques multi-mode ou mono-mode selon les distances requises. Protocoles réseau : IEEE 802.3u 100Base-FX. Configuration réseau : 6 adresses IP indépendantes, ou 4 adresses IP indépendantes + switch non managé 3 ports (incluant LAN4).

Sécurité VPN intégrée

Le SE5908A-6SFP-TB-HV embarque OpenVPN (client/serveur), IPsec (host-to-host ou host-to-side avec débit VPN jusqu'à 37,9 Mbps) et PPTP pour sécuriser les communications série sur Internet et prévenir les accès non autorisés. Protocole RSTP (Rapid Spanning Tree Protocol) intégré pour la redondance des liaisons Ethernet.

Certification IEC61850-3 pour sous-stations électriques

Certifié IEC61850-3 et IEEE 1613, le SE5908A-6SFP-TB-HV répond aux exigences des sous-stations électriques. Tests EMC : décharge électrostatique ±8 kV contact / ±15 kV air (niveau 4), transitoires rapides ±4,0 kV (niveau 4), surtension ligne-terre ±4,0 kV AC / ±2,0 kV DC, champ magnétique 100 A/m continu et 1000 A/m 1 seconde (niveaux 5 et 6).

Modes de liaison flexibles

• TCP Client : destination unique ou VirtualCOM
• TCP Server : 4 connexions simultanées, VirtualCOM ou Telnet inverse
• UDP : jusqu'à 4 plages d'adresses IP

Fonctionnement -40 à 80°C

Plage de température de fonctionnement : -40°C à 80°C. Stockage : -40°C à 85°C. Humidité relative : 5 % à 95 % à 55°C (sans condensation). Boîtier métallique IP30 SPCC pour montage rack 19" 1U (kit inclus). Dimensions : 440,6 × 44 × 309 mm. Poids : 4 000 g.

Configuration et gestion simplifiées

Configuration via navigateur Web, Telnet, console série ou utilitaire Windows (Atop Management Utility). Logiciel VirtualCOM pour Windows/Linux permettant aux applications d'accéder aux ports série distants via TCP. Protocoles de gestion : SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, SMTP/TLS.

Certifications et fiabilité

Conformité : EN61010-1, EN 61010-2-201 (sécurité), FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4, EN 55024 (CEM). Tests mécaniques : chocs, chute libre, vibrations selon MIL-STD-810F. RoHS. Garantie : 5 ans.

Caractéristiques techniques principales

• 8 ports série RS-232/RS-485/RS-422 configurables par logiciel
• 6 emplacements SFP 100BASE-FX pour fibre optique
• Alimentation redondante Haute Tension : 100-240 VAC ou 100-370 VDC
• Plage d'entrée : 85-264 VAC / 100-370 VDC
• Connecteurs série : borniers à vis 5 broches (pas 5,08 mm)
• Débit série : 1 200 à 921 600 bps
• Protocoles VPN : OpenVPN, IPsec, PPTP
• RSTP pour redondance Ethernet
• Certification IEC61850-3 et IEEE 1613
• Température de fonctionnement : -40°C à 80°C
• Boîtier rack 19" 1U IP30
• Bouton de reset
• Garantie 5 ans

Applications

Le SE5908A-6SFP-TB-HV s'intègre dans les sous-stations électriques (IEC61850-3), les sites industriels critiques nécessitant des liaisons série sur fibre optique longue distance, les infrastructures avec alimentation Haute Tension AC ou DC, et les applications exigeant une redondance d'alimentation et de communication.
