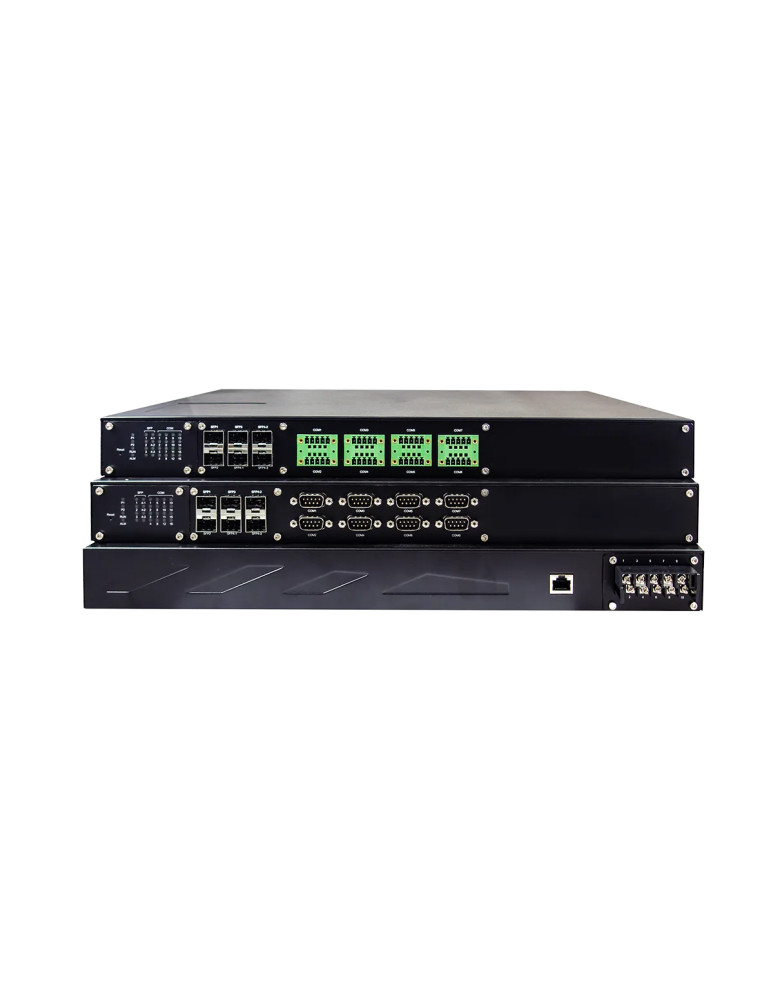

Atop SE5908A-6SFP-TB

Serveur série industriel rack 1U avec 6 ports SFP et connecteurs à bornier

Le serveur série industriel Atop SE5908A-6SFP-TB permet de connecter vos équipements série industriels à un réseau Ethernet Fast Ethernet via fibre optique. Conçu pour les environnements industriels exigeants, ce serveur série embarque 6 ports Fast Ethernet 100BASE-FX avec emplacements SFP et 8 ports série RS-232/RS-485/RS-422 sur borniers TB5. Certifié IEC61850-3 et IEEE 1613, il répond aux exigences des sous-stations électriques et des installations critiques.

Le boîtier rack 19" 1U assure une intégration facile dans les infrastructures existantes, tandis que l'alimentation redondante 24-48 VDC garantit la continuité de service. La plage de température de fonctionnement de -40°C à 80°C permet un déploiement dans les conditions les plus extrêmes.

Connectivité série polyvalente avec borniers industriels

Les 8 ports série du SE5908A-6SFP-TB s'adaptent à vos besoins grâce à une configuration logicielle flexible entre les modes RS-232, RS-485 et RS-422. Les connecteurs à bornier 5 broches 5,08 mm facilitent le câblage industriel et assurent une connexion fiable dans les environnements soumis aux vibrations. Les débits de 1 200 à 921 600 bps couvrent l'ensemble des applications industrielles, de l'acquisition de données aux systèmes SCADA.

Infrastructure réseau fibre optique Fast Ethernet

Les 6 emplacements SFP du SE5908A-6SFP-TB permettent l'installation de transceiveurs Fast Ethernet 100BASE-FX pour des liaisons fibre optique jusqu'à 30 km selon le module choisi. Deux modes de fonctionnement réseau sont disponibles : 6 adresses IP indépendantes pour une configuration point à point, ou 4 adresses IP indépendantes avec un switch non administrable intégré regroupant 3 ports (incluant le port LAN4).

Sécurité VPN et redondance réseau

Le SE5908A-6SFP-TB intègre des fonctionnalités de sécurité avancées avec le support des VPN OpenVPN (client/serveur), IPsec (host-to-host ou host-to-side) et PPTP, avec un débit VPN jusqu'à 37,9 Mbps. Le protocole RSTP (Rapid Spanning Tree Protocol) conforme à la norme IEEE 802.1D-2004 permet la mise en place d'une redondance réseau et assure la continuité de service en cas de défaillance du lien principal.

Modes de fonctionnement flexibles pour vos applications

Le serveur série SE5908A-6SFP-TB propose plusieurs modes de fonctionnement réseau :

• Mode TCP Client : connexion vers une destination unique ou fonctionnement avec VirtualCOM
• Mode TCP Server : jusqu'à 4 connexions simultanées, compatible VirtualCOM ou reverse Telnet
• Mode UDP : jusqu'à 4 plages d'adresses IP

Certification IEC61850-3 pour les sous-stations électriques

La certification IEC61850-3 et IEEE 1613 du SE5908A-6SFP-TB garantit sa conformité aux exigences sévères des sous-stations électriques et des infrastructures critiques. Le serveur série résiste aux décharges électrostatiques (±8 kV contact, ±15 kV air), aux transitoires électriques rapides (±4,0 kV), aux ondes de choc (±4,0 kV ligne-terre sur ports d'alimentation AC, ±2,0 kV ligne-terre sur ports d'alimentation DC, ±4,0 kV ligne-terre sur ports de signal) et aux champs magnétiques (100 A/m continu, 1000 A/m pendant 1 seconde).

Alimentation redondante pour la continuité de service

L'alimentation redondante du SE5908A-6SFP-TB accepte une plage d'entrée de 19,2 à 52,8 VDC (tension nominale 24-48 VDC) via un bornier 10 broches. La protection contre l'inversion de polarité évite les dommages en cas d'erreur de câblage. La consommation maximale de 20 W assure un fonctionnement économe en énergie. Pour les applications nécessitant une alimentation en courant alternatif, le modèle SE5908A-6SFP-TB-HV offre une alimentation 100-240 VAC ou 100-370 VDC.

Configuration et gestion simplifiées

La configuration du SE5908A-6SFP-TB s'effectue via plusieurs interfaces au choix : interface Web, Telnet, console série ou l'utilitaire de gestion Windows d'Atop. Les protocoles SNMP v1, v2c et v3 permettent l'intégration dans les systèmes de supervision existants. Le serveur série supporte également les protocoles IPv4, ICMP, TCP, UDP, DHCP Client, HTTP, HTTPS, RFC2217, SMTP/TLS et MQTT pour une compatibilité étendue avec vos infrastructures.

Robustesse industrielle et certifications EMC

Le boîtier métallique IP30 en SPCC du SE5908A-6SFP-TB assure une protection mécanique dans les environnements industriels. Les certifications EMC FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4 et EN 55024 garantissent la compatibilité électromagnétique. Les tests de conformité aux normes MIL-STD-810F (chocs, chutes, vibrations) et les certifications de sécurité EN61010-1 et EN61010-2-201 confirment la fiabilité du produit.

Caractéristiques techniques

• Ports réseau : 6 emplacements SFP 100BASE-FX
• Ports série : 8 ports RS-232/RS-485/RS-422 sur bornier 5 broches 5,08 mm (TB5)
• Débits série : 1 200 à 921 600 bps
• Protocoles : IPv4, TCP, UDP, SNMP v1/v2c/v3, Modbus TCP, MQTT, HTTP/HTTPS, Telnet
• VPN : OpenVPN, IPsec, PPTP (débit jusqu'à 37,9 Mbps)
• Redondance : RSTP (IEEE 802.1D-2004)
• Alimentation : redondante 24-48 VDC (19,2-52,8 VDC), consommation max 20 W
• Température de fonctionnement : -40°C à 80°C
• Humidité relative : 5% à 95% sans condensation à 55°C
• Boîtier : rack 19" 1U, IP30, SPCC
• Dimensions : 440,6 x 44 x 309 mm
• Poids : 4 000 g
• Certifications : IEC61850-3, IEEE 1613, FCC Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4, EN61010-1
• Garantie : 5 ans
