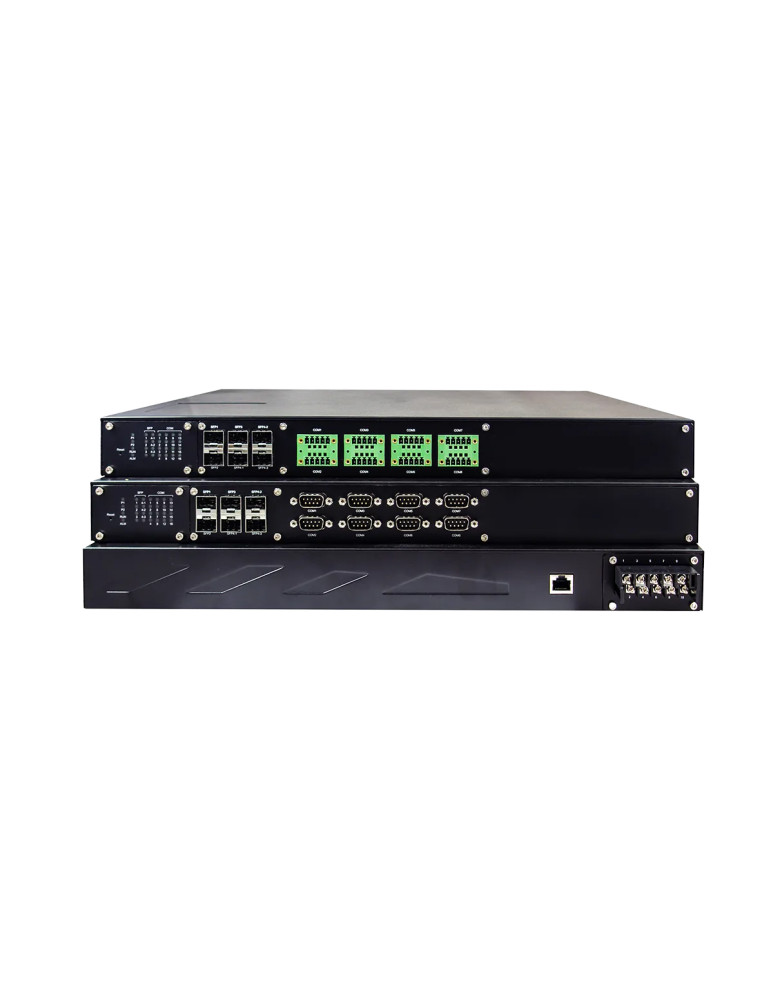

Atop SE5908A-6SFP-Sis-HV

Le serveur série industriel Atop SE5908A-6SFP-Sis-HV permet de connecter jusqu'à 8 équipements série à un réseau Ethernet Fast Ethernet 100BASE-FX sur fibre optique. Conçu pour les environnements industriels exigeants, ce serveur série rack 1U offre une isolation galvanique 3 kV sur les ports série, une alimentation haute tension redondante et une certification IEC 61850-3 pour les applications en sous-stations électriques.

Connectivité série industrielle avec isolation galvanique

L'Atop SE5908A-6SFP-Sis-HV intègre 8 ports série sur borniers à vis 5 broches compatibles RS-232, RS-485 et RS-422, configurables par logiciel. L'isolation galvanique de 3 kV sur chaque port série protège l'équipement contre les perturbations électriques, les boucles de masse et les surtensions, garantissant une fiabilité maximale dans les environnements industriels sévères. Les débits supportés vont de 1 200 à 921 600 bps avec contrôle de parité, bits de données et bits d'arrêt configurables.

Réseau Fast Ethernet 100BASE-FX sur fibre optique

Ce serveur série dispose de 6 emplacements SFP pour modules 100BASE-FX, permettant des liaisons fibre optique jusqu'à 30 km selon les transceivers utilisés. Cette connectivité optique élimine les perturbations électromagnétiques et offre une immunité totale aux interférences, idéale pour les installations électriques haute tension. Le SE5908A-6SFP-Sis-HV peut fonctionner avec 6 adresses IP indépendantes ou en mode mixte avec 4 adresses IP indépendantes et un commutateur non managé à 3 ports.

Alimentation haute tension redondante pour sous-stations

L'alimentation haute tension accepte une plage d'entrée de 85 à 264 VAC ou 100 à 370 VDC sur deux entrées redondantes, éliminant le besoin d'alimentations auxiliaires dans les environnements haute tension typiques des sous-stations électriques. La protection contre l'inversion de polarité et la consommation maximale de 20 W garantissent une exploitation fiable en continu.

Sécurité et redondance réseau

Le SE5908A-6SFP-Sis-HV intègre OpenVPN client/serveur et IPsec (host-to-host ou host-to-site) avec un débit VPN jusqu'à 37,9 Mbps, ainsi que PPTP pour sécuriser les communications série sur Internet. Le protocole RSTP (Rapid Spanning Tree Protocol) IEEE 802.1D-2004 permet d'ajouter une liaison Ethernet de secours en cas de défaillance de la liaison principale.

Modes de fonctionnement flexibles

Le serveur série supporte plusieurs modes de connexion : TCP client (destination unique ou COM virtuel), TCP serveur (4 connexions simultanées, COM virtuel ou Telnet inverse), UDP (jusqu'à 4 plages IP). Le logiciel ATOP Virtual COM crée des ports série virtuels Windows et Linux pour une intégration transparente avec les applications existantes. La configuration s'effectue via interface Web, Telnet, utilitaire Windows ou console série.

Certification IEC 61850-3 et IEEE 1613 pour sous-stations

Certifié IEC 61850-3 et IEEE 1613, le SE5908A-6SFP-Sis-HV répond aux exigences des sous-stations électriques en termes de CEM, chocs, vibrations et température étendue. Les tests incluent décharge électrostatique ±15 kV, transitoires électriques rapides ±4 kV, ondes de choc ±4 kV ligne-terre sur alimentation AC, immunité aux champs magnétiques 1000 A/m et champs radiés 20 V/m.

Construction robuste pour montage rack 19 pouces

Le boîtier métallique SPCC IP30 de 440,6 × 44 × 309 mm (1U) pèse 4 kg et s'installe en rack 19 pouces (kit de montage inclus). La température de fonctionnement de -40 à +80 °C et l'humidité relative de 5 à 95 % sans condensation permettent une exploitation dans les conditions les plus extrêmes. Le MTBF calculé atteint 9,18 ans et l'équipement bénéficie d'une garantie de 5 ans.

Protocoles et standards

Le SE5908A-6SFP-Sis-HV supporte IPv4, ICMP, TCP, UDP, DHCP client, SNMP v1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP 802.1D-2004, SMTP/TLS. Conformité EMC FCC Part 15 Class A, EN 55032 Class A, EN 61000-6-2, EN 61000-6-4, EN 55024. Conformité sécurité EN 61010-1, EN 61010-2-201. Conformité environnementale MIL-STD-810F (chocs, chute libre, vibrations) et RoHS.

Applications typiques

• Supervision de sous-stations électriques haute tension
• Connexion d'équipements série à distance via fibre optique
• Automatismes industriels nécessitant isolation galvanique
• Systèmes SCADA avec liaisons série sécurisées
• Télémétrie et acquisition de données sur équipements série
• Intégration d'équipements série legacy dans réseaux Ethernet modernes

Caractéristiques principales

• 8 ports série RS-232/RS-485/RS-422 configurables par logiciel
• Isolation galvanique 3 kV sur ports série
• 6 emplacements SFP 100BASE-FX pour liaisons fibre optique
• Alimentation haute tension redondante 100-370 VDC ou 100-240 VAC
• VPN intégré : OpenVPN, IPsec, PPTP (débit VPN 37,9 Mbps)
• Redondance réseau RSTP IEEE 802.1D-2004
• Modes TCP client/serveur, UDP, COM virtuel, RFC2217
• Certification IEC 61850-3 et IEEE 1613
• Température étendue -40 à +80 °C
• Boîtier rack 1U 19 pouces métallique IP30
• Configuration Web, Telnet, utilitaire Windows ou console série
• MTBF 9,18 ans, garantie 5 ans
