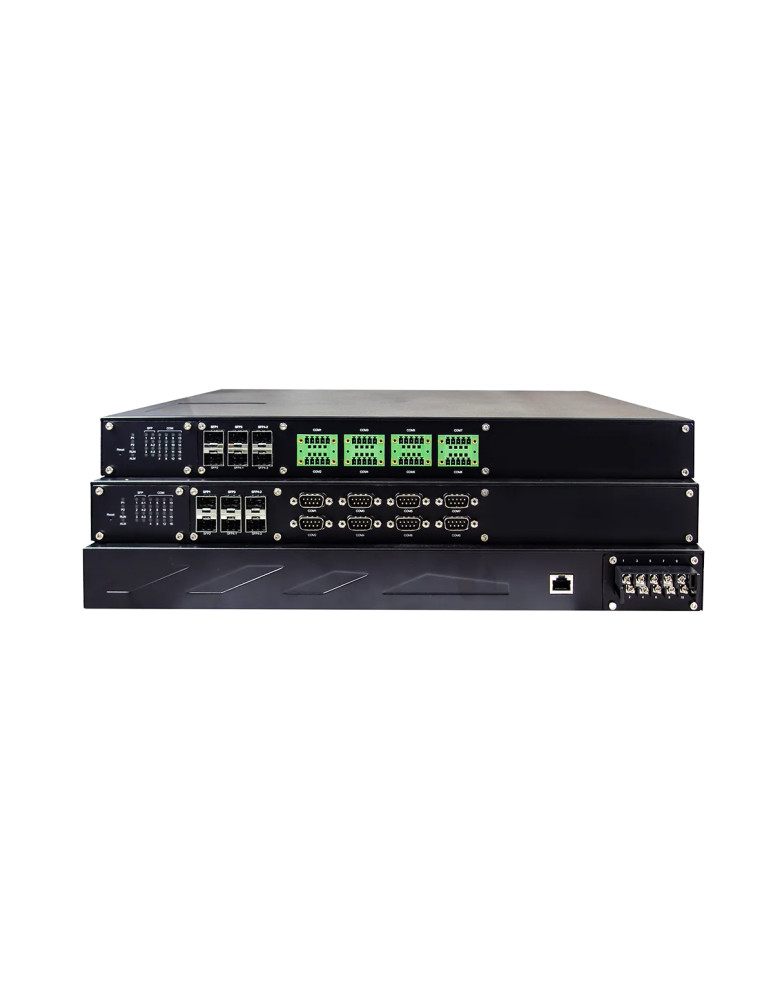

Atop SE5908A-6SFP-Sis

Serveur série industriel 8 ports avec isolation galvanique pour environnements critiques

Le serveur série industriel Atop SE5908A-6SFP-Sis transforme vos équipements série en périphériques réseau intelligents. Conçu pour les postes électriques et environnements industriels sévères, ce convertisseur série-Ethernet associe performances réseau, sécurité avancée et protection maximale des données série grâce à l'isolation galvanique 3 kV.

La certification IEC61850-3 garantit sa compatibilité avec les infrastructures des postes électriques, tandis que le boîtier métallique rack 19" 1U assure une installation professionnelle en environnement industriel.

8 ports série isolés RS-232/422/485 avec configuration flexible

Le SE5908A-6SFP-Sis intègre 8 ports série sur borniers à vis TB5, configurables individuellement en RS-232, RS-422 ou RS-485. L'isolation galvanique 3 kV protège vos équipements sensibles contre les surtensions et les boucles de masse courantes dans les environnements industriels.

Les débits série s'étendent de 1 200 à 921 600 bps avec contrôle de flux matériel (RTS/CTS en RS-232) ou logiciel (Xon/Xoff). Les borniers à vis 5,08 mm assurent des connexions fiables et robustes.

6 ports Fast Ethernet 100BASE-FX avec slots SFP

Le SE5908A-6SFP-Sis propose 6 ports Fast Ethernet avec slots SFP 100BASE-FX, offrant une flexibilité maximale pour l'intégration dans des réseaux optiques. Deux modes réseau sont disponibles : 6 adresses IP indépendantes ou 4 adresses IP + switch non managé 3 ports (incluant LAN4).

Cette architecture réseau flexible permet d'adapter le serveur série aux topologies les plus variées, des réseaux maillés aux architectures en étoile.

Sécurité réseau renforcée avec VPN intégré et RSTP

Le SE5908A-6SFP-Sis intègre des fonctions VPN OpenVPN client/serveur et IPsec (host-to-host ou host-to-site) avec un débit VPN jusqu'à 37,9 Mbps. Le support PPTP complète les options de tunneling sécurisé pour la transmission cryptée des données série sur Internet.

Le protocole RSTP (Rapid Spanning Tree Protocol) IEEE 802.1D-2004 assure la redondance réseau en cas de défaillance d'un lien Ethernet principal. Les protocoles SNMPv1/v2c/v3 permettent la supervision centralisée.

Modes de liaison réseau multiples pour tous les cas d'usage

Le serveur série Atop prend en charge plusieurs modes de liaison :

• TCP Client : connexion vers une destination unique ou redirection VirtualCOM
• TCP Server : jusqu'à 4 connexions simultanées avec support VirtualCOM ou Telnet inverse
• UDP : diffusion vers 4 plages d'adresses IP maximum

Le logiciel Virtual COM (Windows/Linux) fourni crée des ports série virtuels transparents pour vos applications existantes, éliminant toute modification logicielle.

Alimentation redondante et conception rack industrielle

Le SE5908A-6SFP-Sis accepte une alimentation redondante 24-48 VDC (plage 19,2-52,8 VDC) avec protection contre les inversions de polarité. Le connecteur bornier 10 pôles assure deux entrées d'alimentation indépendantes pour la continuité de service.

La consommation maximale est de 20 W. Le boîtier métallique IP30 aux dimensions 440,6 x 44 x 309 mm (1U rack) inclut le kit de montage rack 19".

Température élargie -40°C à 80°C et certifications industrielles

Le serveur série Atop fonctionne sur une plage de température élargie -40°C à 80°C, idéale pour les installations en armoires non climatisées ou environnements extérieurs protégés.

Les certifications IEC61850-3 et IEEE 1613 valident sa compatibilité avec les postes électriques. La conformité aux normes EMC (EN 55032, EN 61000-6-2/6-4) et aux tests ESD, surtension, choc et vibration (MIL-STD-810F) garantit la fiabilité en environnement industriel sévère.

Configuration simplifiée et gestion centralisée

La configuration s'effectue via interface Web HTTPS, Telnet, console série ou utilitaire Windows Atop Management Utility. Les protocoles de gestion incluent SNMPv1/v2c/v3, SMTP/TLS pour les notifications par email, et RFC2217 pour le contrôle de port distant.

Le MTBF calculé atteint 8,63 années pour une disponibilité maximale. La garantie constructeur de 5 ans témoigne de la robustesse de la plateforme.

Applications typiques

• Postes électriques haute et moyenne tension (conformité IEC61850-3)
• Supervision d'équipements série distants via VPN sécurisé
• Télérelève d'automates et compteurs série sur réseaux optiques
• Intégration de périphériques série legacy dans des architectures Ethernet modernes
• Systèmes SCADA industriels nécessitant redondance et sécurité
