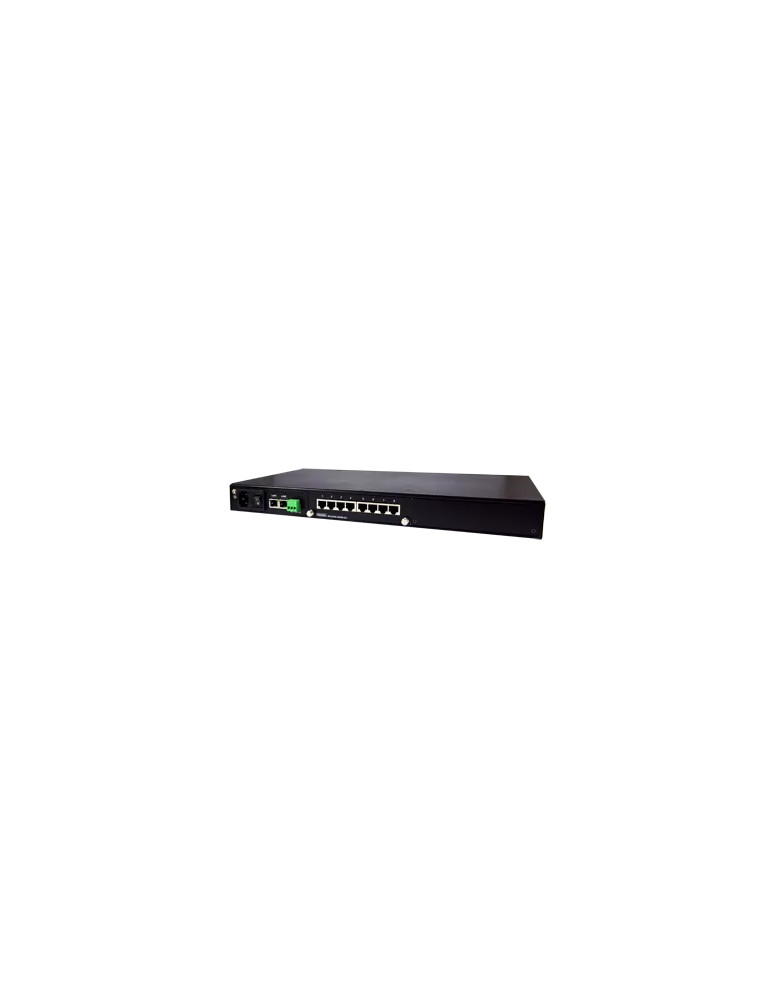

Atop SE5908A-6SFP-HV

Le SE5908A-6SFP-HV est un serveur de périphériques série industriel robuste, conçu pour connecter les équipements série à un réseau Ethernet. Il facilite l'intégration des automates programmables, des terminaux de données, des lecteurs de codes-barres et autres équipements industriels dans une infrastructure réseau IP moderne, tout en garantissant la fiabilité et la protection EMC nécessaires aux environnements d'automatisation.

Connectivité série et réseau

Le serveur de périphériques série intègre 8 ports RJ45 configurables par logiciel en RS-232, RS-422 ou RS-485, avec des débits allant de 1 200 à 921 600 bps. Les 2 ports Ethernet 10/100BASE-T(X) peuvent fonctionner en mode double sous-réseau ou en redondance réseau, assurant une continuité de service.

Protocoles et modes de liaison

• Modes de fonctionnement : TCP Client, TCP Server, UDP et Tunneling
• Protocoles supportés : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217, RSTP
• Mode TCP Client : prise en charge de deux destinations avec données brutes ou VirtualCOM
• Mode TCP Server : jusqu'à 4 connexions avec données brutes, VirtualCOM ou Telnet inverse
• Mode UDP : jusqu'à 4 plages IP

Sécurité réseau

Le SE5908A-6SFP-HV embarque OpenVPN et IPsec VPN (mode host-to-host ou host-to-side) avec un débit VPN allant jusqu'à 37,9 Mbps, permettant un tunnel sécurisé des données. Le protocole PPTP est également supporté pour un accès distant sécurisé.

Redondance réseau

Le protocole Rapid Spanning Tree Protocol (RSTP) intégré permet d'ajouter un lien Ethernet de secours en cas de défaillance du lien principal, garantissant la disponibilité du réseau.

Configuration et administration

• Configuration via navigateur Web, console série, console Telnet, utilitaire Windows ou afficheur LCM Matrix
• Supervision par SNMPv1/v2c/v3
• Logiciel VirtualCOM ATOP pour redirection série sous Windows et Linux

Caractéristiques techniques

• 8 ports série RJ45 RS-232/422/485 configurables par logiciel
• Débit série : 1 200 à 921 600 bps
• Bits de données : 5, 6, 7, 8 (configurables)
• Bits d'arrêt : 1, 2 (configurables)
• Parité : Aucune, Impaire, Paire, Espace, Marque
• Contrôle de flux : Aucun, Xon/Xoff, RTS/CTS (RS-232 uniquement)
• 2 ports Ethernet 10/100BASE-T(X) RJ-45
• 1 sortie relais

Alimentation et consommation

• Tension d'alimentation nominale : 24 à 48 VDC
• Plage de tension d'entrée : 24 à 48 VDC
• Courant d'entrée : 0,54 A @ 24 VDC
• Consommation maximale : environ 21 W
• Connecteur : bornier verrouillable 3 broches 5,08 mm
• Protection contre l'inversion de polarité

Construction et environnement

• Boîtier métal SPCC, indice IP30
• Montage rack 19" (kit inclus)
• Dimensions (L × H × P) : 436 mm × 43,5 mm × 200 mm
• Poids : 3 000 g
• Température de fonctionnement : -20°C à 70°C
• Température de stockage : -40°C à 85°C
• Humidité relative : 5 % à 95 %, 55°C (sans condensation)
• Bouton de réinitialisation

Protection EMC renforcée

• ESD (IEC 61000-4-2) : décharge au contact ±6 kV, décharge dans l'air ±8 kV
• Champs rayonnés (IEC 61000-4-3) : 10 V/m
• Salves (EFT, IEC 61000-4-4) : port d'alimentation DC ±4,0 kV, port signal ±2,0 kV
• Surtensions (IEC 61000-4-5) : port d'alimentation DC (L-2-L) ±1,0 kV, (L-2-E) ±2,0 kV, port signal (L-2-L) ±2,0 kV
• Immunité conduite (IEC 61000-4-6) : 10 V rms (ports d'alimentation DC et signal)
• Champ magnétique (IEC 61000-4-8) : 1 A/m

Conformité et fiabilité

• Normes de sécurité : EN60950-1:2006, EN62368-1
• EMC : FCC Part 15 Subpart B Class A, EN 55032 Class B, EN 61000-3-2, EN 61000-3-3, EN 55024
• Tests mécaniques : MIL-STD-810G Method 516.7 (choc et chute), Method 514.7 (vibration)
• RoHS II
• MTBF (MIL-HDBK-217F) : 22,74 ans
• Garantie : 5 ans

Applications industrielles

Le SE5908A-6SFP-HV s'adresse aux environnements d'automatisation industrielle et manufacturière. Il permet de connecter des automates programmables, des IHM, des lecteurs de codes-barres, des terminaux de données et autres équipements série au réseau Ethernet TCP/IP, facilitant l'intégration, la supervision et le contrôle à distance des équipements de terrain.
