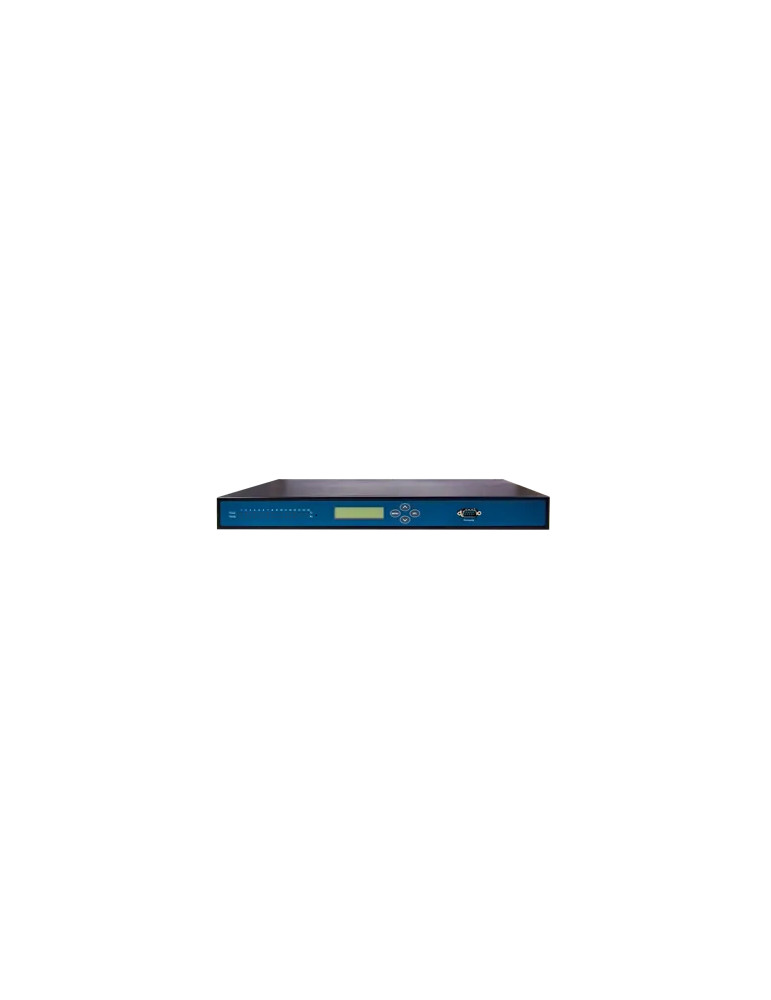

Atop SE5916-Sis-EU

Connectivité série industrielle isolée 16 ports

Le serveur série Atop SE5916-Sis-EU permet de connecter jusqu'à 16 équipements série à votre réseau Ethernet via des ports RJ45 isolés 2,5kV. Cette passerelle industrielle rack 19" encapsule les données série et les transporte de manière transparente sur Ethernet (TCP/IP), offrant une communication full-duplex bidirectionnelle entre les ports série et le réseau. Spécialement conçu pour l'automatisation industrielle, ce modèle supporte les interfaces RS-422 et RS-485 configurables par logiciel, avec des débits jusqu'à 921,6 kbps.

Sécurité et redondance réseau intégrées

Le SE5916-Sis-EU intègre les protocoles de sécurité OpenVPN, IPsec et PPTP pour sécuriser vos communications série à travers Internet et prévenir tout accès non autorisé à vos équipements. Le protocole RSTP (Rapid Spanning Tree Protocol) permet d'ajouter un lien Ethernet de secours en cas de défaillance du lien principal. Les 2 ports Ethernet 10/100BASE-T peuvent être configurés en mode double sous-réseau ou redondance réseau. Le protocole SNMPv1/v2c/v3 facilite la supervision à distance.

Configuration et administration simplifiées

Le serveur série se configure via navigateur Web, console série, console Telnet, utilitaire Windows ou afficheur LCM matriciel. Les modes de connexion incluent TCP Client/Server, UDP, COM virtuel et Tunneling. Le mode TCP Server supporte jusqu'à 4 connexions simultanées en mode données brutes, COM virtuel ou Telnet inversé. Le mode TCP Client double destination supporte les modes données brutes ou COM virtuel. Le mode UDP autorise jusqu'à 4 plages IP. Le logiciel Virtual COM d'Atop crée un environnement virtuel pour les applications accédant à l'équipement via TCP.

Interfaces série isolées pour environnements perturbés

Les 16 ports RJ45 du SE5916-Sis-EU disposent d'une isolation galvanique 2,5kV et supportent les interfaces RS-422 et RS-485 configurables par logiciel. Les débits sont sélectionnables de 1 200 à 921 600 bps. Les bits de données (5, 6, 7, 8), bits d'arrêt (1, 2) et parité (None, Odd, Even, Space, Mark) sont configurables. Cette version isolée est spécialement conçue pour les environnements industriels soumis à des perturbations électromagnétiques importantes.

Robustesse industrielle et protection EMC renforcée

Le boîtier métallique IP30 montage rack 19" (436 × 43,5 × 200 mm) garantit une protection industrielle adaptée aux environnements contraints. La plage de température étendue -20°C à +70°C permet l'installation dans des locaux non climatisés. L'alimentation 100-240VAC avec connecteur IEC 60320-1 C14 et prise EU assure une compatibilité internationale. Les protections EMC incluent ESD ±8kV contact / ±15kV air, EFT ±4,0kV ports AC/DC / ±2,0kV ports signaux, Surge ±2,0kV L-L / ±4,0kV L-E port AC. Certifications EN 62368-1, EN 55032 Classe B, FCC Part 15 Classe A. MTBF 13,95 ans. Garantie 5 ans.

Applications industrielles et automatisation

Le SE5916-Sis-EU est conçu pour connecter automates programmables (PLC), IHM, lecteurs de codes-barres, terminaux de données et autres équipements série industriels au réseau Ethernet TCP/IP. L'isolation 2,5kV protège contre les boucles de masse et les surtensions présentes dans les environnements industriels. Une sortie relais est disponible pour la signalisation d'alarme. Un kit de montage rack 19" est inclus. Les câbles RJ45 vers DB9 mâle/femelle sont disponibles en option (90 cm ou 200 cm, droit ou croisé).

Spécifications techniques

• Ports série : 16 × RJ45 RS-422/485 isolés 2,5kV configurables par logiciel
• Débits série : 1 200 à 921 600 bps configurables
• Ports Ethernet : 2 × 10/100BASE-T(X) RJ-45
• Modes réseau : Double sous-réseau ou redondance
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, SMP/TLS, Telnet, RFC2217, RSTP
• Sécurité : OpenVPN, IPsec (host-to-host ou host-to-side, débit VPN 37,9Mbps), PPTP
• Modes liaison : TCP Client (double destination), TCP Server (4 connexions), UDP (4 plages IP)
• Alimentation : 100-240VAC 50/60Hz (90-264VAC), connecteur IEC 60320-1 C14, prise EU
• Consommation : 21W max (0,21A @ 100VAC)
• Température : -20°C à +70°C (fonctionnement), -40°C à +85°C (stockage)
• Humidité : 5% à 95% RH à 55°C (non condensante)
• Boîtier : SPCC IP30, montage rack 19" (kit inclus)
• Dimensions : 436 × 43,5 × 200 mm
• Poids : 3 200 g
• Sortie relais : 1
• Bouton reset : Oui
• MTBF : 13,95 ans (MIL-HDBK-217F)
• Garantie : 5 ans
