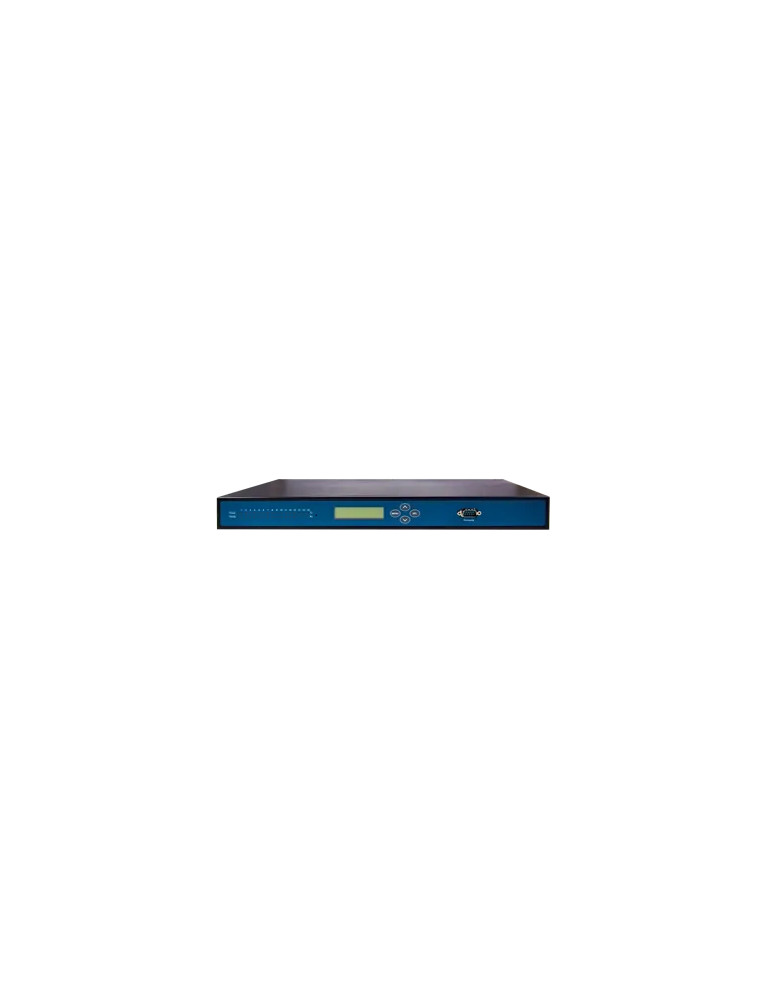

Atop SE5916-Sis-DC

Serveur série industriel pour connecter vos équipements série au réseau Ethernet

Le serveur série industriel Atop SE5916-Sis-DC constitue une passerelle avancée permettant de connecter jusqu'à 16 équipements série au réseau Ethernet (TCP/IP). Conçu pour les environnements industriels exigeants, ce serveur convertit de manière transparente et bidirectionnelle les données série en trames Ethernet. Il répond aux besoins des applications d'automatisation industrielle nécessitant la connexion d'automates, IHM, lecteurs de codes-barres, terminaux de données et autres équipements série au réseau IP.

La version SiS-DC intègre une isolation galvanique de 2,5 kV sur les 16 ports série RS-422/485, offrant une protection renforcée contre les perturbations électromagnétiques et les différences de potentiel de masse, ce qui en fait une solution particulièrement adaptée aux installations industrielles où la fiabilité est critique.

Caractéristiques techniques principales

• 16 ports série isolés : ports RJ45 RS-422/485 à sélection logicielle, isolation galvanique 2,5 kV
• 2 ports Ethernet : 10/100BASE-T(X) RJ-45, support du mode double sous-réseau ou redondance réseau
• Débits série : de 1 200 à 921 600 bps configurables par logiciel
• Protocoles réseau : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, Telnet, RFC2217
• Sécurité intégrée : OpenVPN et IPsec (débit VPN jusqu'à 37,9 Mbps), PPTP
• Redondance réseau : protocole RSTP (Rapid Spanning Tree Protocol) intégré
• Alimentation : 24-48 VDC (protection inversion de polarité), consommation maximale 21 W
• Boîtier rack : montage 19 pouces 1U (kit inclus), boîtier métallique IP30
• Plage de température : fonctionnement de -20°C à 70°C
• Protection EMC industrielle : conformité IEC 61000-4 niveau 3 et 4

Modes de liaison et connectivité flexible

Le SE5916-Sis-DC propose plusieurs modes de liaison pour s'adapter aux besoins applicatifs :

• Mode TCP Client : support de deux destinations en mode données brutes ou COM virtuel
• Mode TCP Serveur : jusqu'à 4 connexions simultanées en mode données brutes, COM virtuel ou Telnet inversé
• Mode UDP : jusqu'à 4 plages d'adresses IP configurables
• Mode tunnel : encapsulation transparente des données série

Configuration simple et flexible

La configuration du serveur série peut s'effectuer par plusieurs moyens :

• Interface Web (HTTP/HTTPS)
• Console série (port dédié)
• Console Telnet
• Utilitaire Windows ATOP Management Utility
• Afficheur LCM Matrix intégré

Le logiciel ATOP Virtual COM permet de créer des ports COM virtuels sous Windows et Linux, offrant une transparence totale aux applications existantes lors de l'accès aux équipements série via le réseau TCP.

Sécurité et redondance pour applications critiques

Le SE5916-Sis-DC intègre plusieurs fonctionnalités de sécurité et de redondance :

• VPN : tunnels OpenVPN et IPsec pour sécuriser les communications sur Internet et empêcher les accès non autorisés
• RSTP : redondance du lien Ethernet avec basculement automatique en cas de défaillance
• SNMPv3 : gestion sécurisée avec authentification et chiffrement
• Sortie relais : 1 relais pour signalisation d'état ou d'alarme

Applications industrielles typiques

Le serveur série SE5916-Sis-DC est spécifiquement conçu pour l'automatisation industrielle et manufacturière :

• Connexion d'automates programmables (PLC) au réseau Ethernet
• Intégration d'IHM et terminaux série dans les systèmes SCADA
• Connexion de lecteurs de codes-barres et terminaux de données
• Acquisition de données depuis des équipements série legacy
• Supervision et télémaintenance d'équipements distants

Robustesse pour environnements industriels sévères

Avec une plage de température étendue (-20°C à 70°C), une protection EMC renforcée et un boîtier métallique robuste, le SE5916-Sis-DC est conçu pour fonctionner de manière fiable dans les environnements industriels difficiles. Les certifications EN 62368-1, FCC Part 15 Class A, EN 55032 attestent de sa conformité aux normes internationales de sécurité et CEM.

Caractéristiques physiques

• Dimensions : 436 x 43,5 x 200 mm (L x H x P)
• Poids : 3 200 g
• Connecteur d'alimentation : bornier verrouillable 3 broches 5,08 mm
• Bouton de réinitialisation : oui
• MTBF : 19,00 ans (MIL-HDBK-217F)
• Garantie : 5 ans
