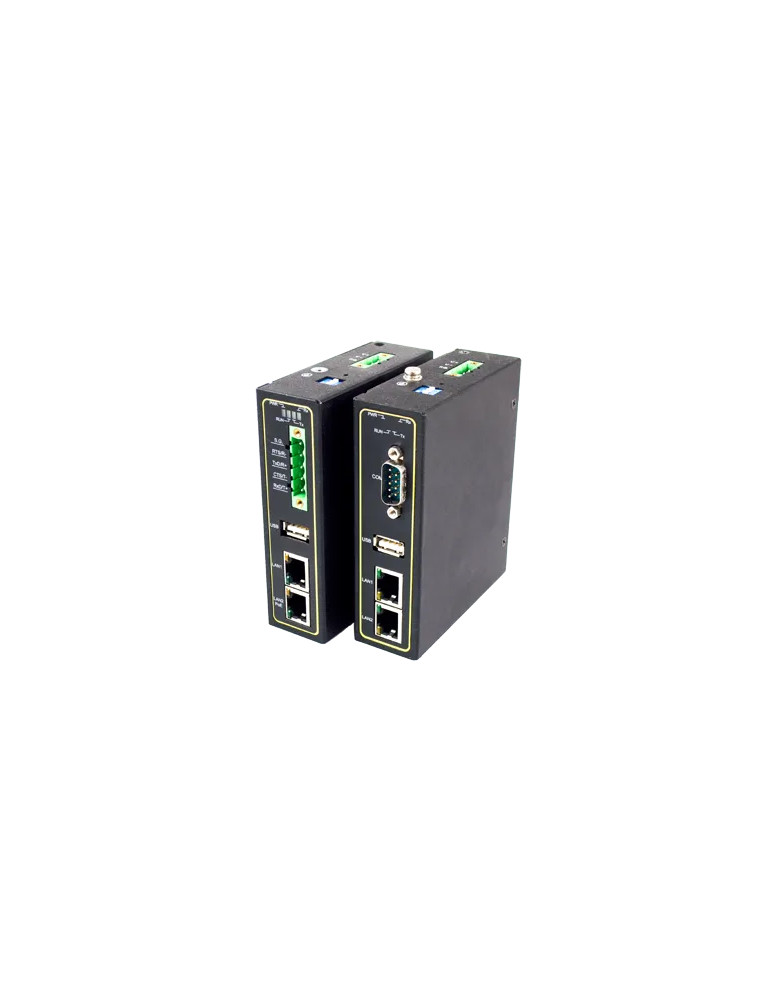

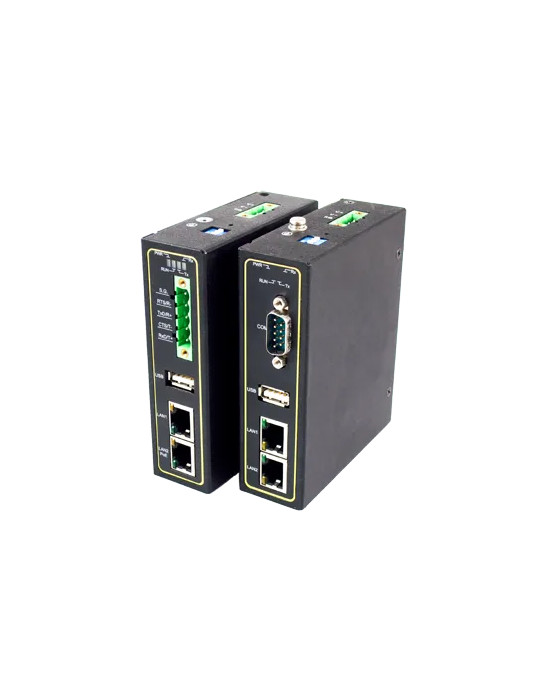

Atop SE5901-TB

Le serveur série industriel Atop SE5901-TB constitue une passerelle économique pour connecter vos équipements série au réseau Ethernet TCP/IP. Il permet de rendre accessible sur le réseau pratiquement n'importe quel périphérique série existant, en encapsulant les données série et en les transportant de manière transparente sur Ethernet en full-duplex bidirectionnel.

Spécialement conçu pour les environnements industriels et manufacturiers sévères, ce serveur série se distingue par sa robustesse et sa flexibilité d'installation. Son boîtier métallique IP30 assure une protection adaptée aux conditions difficiles, tandis que sa plage de température étendue de -40°C à 85°C garantit un fonctionnement fiable dans les environnements extrêmes. L'alimentation large gamme 9-48 VDC et la protection contre l'inversion de polarité renforcent sa fiabilité opérationnelle.

Interface série polyvalente sur bornier

• 1 port série sur bornier à vis 5 contacts (pas 5,08 mm) configurable logiciellement RS-232/422/485
• Débit de 1 200 à 921 600 bauds, 5 à 8 bits de données, 1 ou 2 bits d'arrêt
• Contrôle de flux matériel (RTS/CTS) ou logiciel (Xon/Xoff)
• Connectivité robuste adaptée aux environnements industriels

Connectivité réseau Ethernet

• 2 ports RJ45 10/100Mbps Fast Ethernet (IEEE 802.3/802.3u)
• Protocoles TCP/IP complets : IPv4, ICMP, TCP, UDP, DHCP Client, HTTP/HTTPS, Telnet, SMTP/TLS
• SNMP v1, v2c et v3 pour la gestion et la supervision
• Modes de liaison flexibles : TCP Client (destination unique ou port COM virtuel), TCP Server (4 connexions simultanées, port COM virtuel ou Telnet inverse), UDP (jusqu'à 4 plages d'adresses IP)

Sécurité et redondance réseau avancées

• Chiffrement VPN intégré OpenVPN ou IPsec (host-to-host ou host-to-site) avec débit VPN jusqu'à 37,9 Mbps
• Protocole RSTP (802.1D-2004) pour la redondance de liaison et la continuité de service
• Protection contre les accès non autorisés et tunnelisation sécurisée des données sur Internet

Port USB 2.0 haute vitesse

• 1 port USB 2.0 high speed OTG (connecteur type A)
• Connexion directe de périphériques USB pour des applications étendues

Configuration et gestion simplifiées

• Configuration via navigateur Web, Telnet ou utilitaire Windows ATOP Management Utility
• Logiciel Virtual COM pour Windows/Linux créant un environnement de port série virtuel transparent
• Mise à jour du firmware à distance pour maintenance simplifiée
• Bouton de réinitialisation intégré pour configuration rapide

Alimentation et installation

• Alimentation 9-48 VDC via bornier à vis 3 contacts (pas 5,08 mm) verrouillable
• Protection contre l'inversion de polarité intégrée
• Consommation maximale de 6 W (0,65 A @ 9 VDC)
• Montage sur rail DIN ou mural (kit optionnel)
• Boîtier métallique SPCC IP30 compact : 32 x 110 x 90 mm

Durcissement industriel et certifications

• Protection EMC renforcée : décharge électrostatique ±8 kV contact/±15 kV air (niveau 4), transitoires électriques rapides ±2 kV (niveau 3), surtension ±2 kV ligne-terre (niveau 3)
• Résistance aux chocs, chutes et vibrations selon IEC 60068-2-27, -32, -64
• Certifications CE, FCC Class A, RoHS II
• MTBF de 21,16 ans (prédiction MIL-HDBK-217F)
• Garantie constructeur 5 ans

Applications typiques

Le SE5901-TB s'intègre idéalement comme équipement de terrain connectant directement des automates programmables (PLC), interfaces homme-machine (IHM), lecteurs de codes-barres, terminaux de données et autres équipements série au réseau Ethernet dans les secteurs de l'automatisation industrielle, de la fabrication, de la surveillance à distance et du contrôle de processus.
