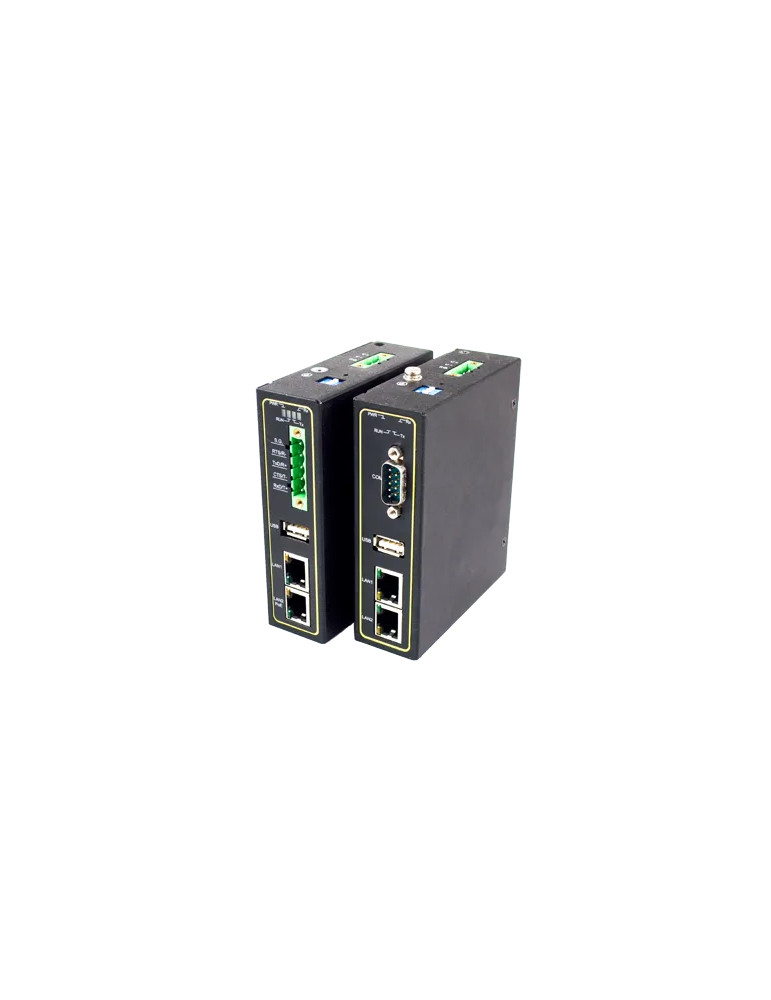

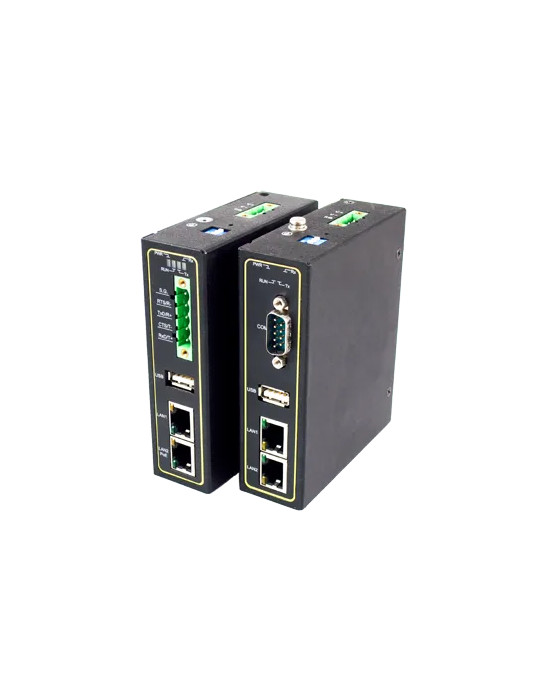

Atop SE5901-PoE-TB

Connectivité série industrielle sur Ethernet avec alimentation PoE

Le convertisseur série industriel Atop SE5901-PoE-TB offre une passerelle économique pour connecter des équipements série à un réseau Ethernet existant. En encapsulant les données série pour les transporter sur TCP/IP, ce convertisseur assure une communication bidirectionnelle full-duplex entre le port série et le réseau Ethernet. Alimenté par Power-over-Ethernet 802.3af, il élimine le besoin de câblage électrique supplémentaire dans les installations distantes, simplifiant le déploiement dans les armoires électriques, les environnements industriels et les installations d'automatisme.

Caractéristiques techniques principales

• Interface série : 1 port RS-232/422/485 sélectionnable par logiciel sur bornier 5 broches 5,08 mm (TB5)
• Connectivité Ethernet : 2 ports RJ45 10/100 Mbps Fast Ethernet (IEEE 802.3, 802.3u)
• Alimentation : PoE 802.3af via câble Ethernet
• Interface USB : 1 port USB 2.0 High Speed type A (OTG)
• Débit série : 1 200 à 921 600 bps sélectionnable par logiciel
• Bits de données : 5, 6, 7, 8 configurables
• Bits d'arrêt : 1 ou 2 configurables
• Contrôle de flux : None, Xon/Xoff, RTS/CTS

Modes de liaison et protocoles réseau

Le SE5901-PoE-TB supporte plusieurs modes de fonctionnement pour s'adapter aux architectures réseau existantes :

• TCP Client : destination unique ou mode VirtualCOM
• TCP Server : jusqu'à 4 connexions simultanées, mode VirtualCOM ou Telnet inverse
• UDP : jusqu'à 4 plages d'adresses IP
• Protocoles : IPv4, ICMP, TCP, UDP, DHCP Client, SNMPv1/v2c/v3, HTTP, HTTPS, SMTP/TLS, Telnet, RFC2217
• Redondance : RSTP (802.1D-2004) pour liaison Ethernet de secours
• Sécurité : OpenVPN ou IPsec (host-to-host ou host-to-side) avec débit VPN jusqu'à 37,9 Mbps, PPTP

Sécurité et tunneling VPN intégrés

Le SE5901-PoE-TB intègre OpenVPN et IPsec VPN, permettant de sécuriser les données série transitant par Internet et de prévenir tout accès non autorisé aux équipements série par des tiers malveillants. Le protocole RSTP (Rapid Spanning Tree Protocol) intégré ajoute une liaison Ethernet de secours en cas de défaillance du lien principal.

Configuration et gestion simplifiées

Le convertisseur se configure via navigateur Web, Telnet ou l'utilitaire Windows ATOP. Le logiciel ATOP Virtual COM fournit un environnement virtuel permettant aux applications d'accéder au SE5901-PoE-TB via TCP comme s'il s'agissait d'un port COM local. La mise à jour du firmware s'effectue à distance via le réseau.

Conception durcie pour environnements industriels sévères

Conçu pour les applications d'automatisme industriel et de fabrication, le SE5901-PoE-TB se connecte directement aux automates (PLC), IHM, lecteurs de codes-barres et terminaux de données via TCP/IP. Son boîtier métallique IP30 en acier SPCC offre une protection EMC renforcée et une résistance aux conditions environnementales extrêmes :

• Température de fonctionnement : -40°C à +85°C
• Humidité relative : 5 % à 95 % sans condensation (à 55°C)
• Montage : rail DIN ou mural (kit optionnel)
• Dimensions : 32 × 110 × 90 mm
• Poids : 400 g

Protections EMC et immunité industrielle

Le SE5901-PoE-TB répond aux normes industrielles les plus strictes :

• ESD (IEC 61000-4-2) : ±8 kV contact, ±15 kV air (niveau 4)
• Transitoires rapides EFT (IEC 61000-4-4) : ±2,0 kV sur ports alimentation, signal (niveau 3)
• Surtensions Surge (IEC 61000-4-5) : ±1,0 kV ligne-ligne, ±2,0 kV ligne-terre (niveau 3)
• Immunité rayonnée RS (IEC 61000-4-3) : 10 V/m (niveau 3)
• Immunité conduite CS (IEC 61000-4-6) : 10 V rms (niveau 3)
• Champ magnétique PFMF (IEC 61000-4-8) : 30 A/m (niveau 3)

Normes et certifications

• Sécurité : EN60950-1:2006, EN62368-1
• CEM : FCC Part 15 Class A, EN 55032, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-2, EN 61000-6-4
• Chocs et vibrations : IEC 60068-2-27, IEC 60068-2-32, IEC 60068-2-64
• RoHS II : Conforme
• MTBF : 21,16 ans (MIL-HDBK-217F)
• Garantie : 5 ans

Logiciels et utilitaires

• ATOP Management Utility pour Windows (v5.60)
• Driver Linux x64 (v1.0)
• Firmware mis à jour régulièrement (dernière version v1.78, août 2024)

Applications typiques

Le SE5901-PoE-TB s'intègre dans les architectures d'automatisme industriel, de contrôle-commande, de supervision SCADA, de gestion technique de bâtiment et de systèmes d'acquisition de données. Il permet de connecter des équipements série hérités à des réseaux Ethernet modernes sans modifier les applications existantes.
