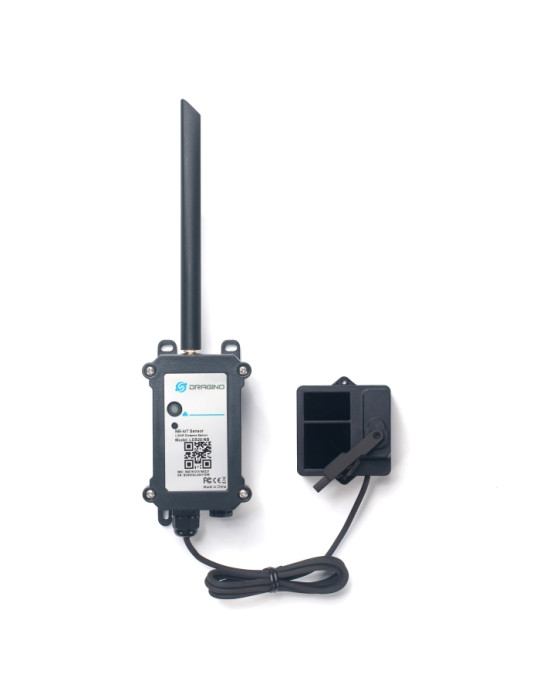

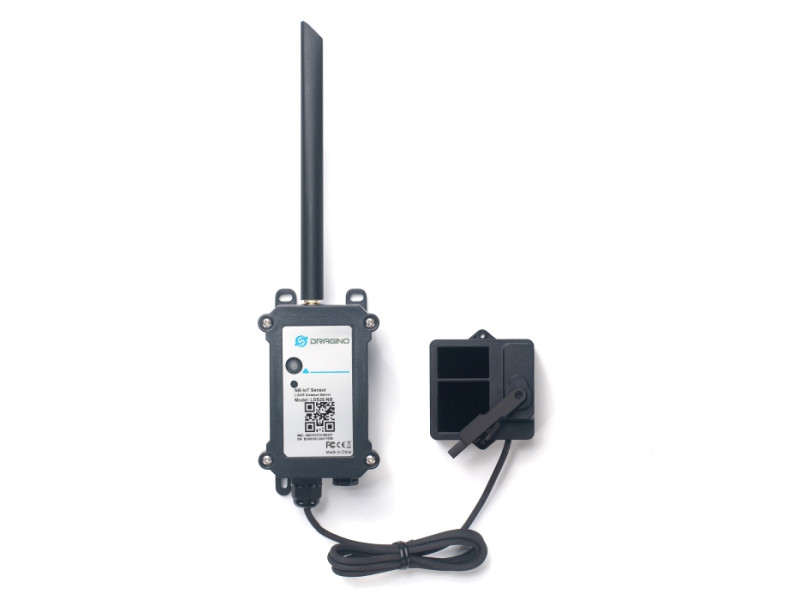

Dragino LDS25-NB

Capteur de distance LiDAR NB-IoT avec système d'auto-nettoyage

Le Dragino LDS25-NB est un capteur de distance IoT équipé d'un télémètre LiDAR ToF (Time of Flight) et d'un système d'auto-nettoyage breveté. Ce boîtier de connexion IoT NB-IoT mesure avec précision les distances de 0,1 à 25 mètres grâce à sa technologie laser infrarouge, tout en maintenant ses performances dans le temps grâce à une brosse motorisée qui nettoie automatiquement le miroir optique.

Conçu pour la surveillance de niveau de matériaux en silos, le monitoring de stocks industriels et la détection de présence d'objets, ce capteur LiDAR IoT combine robustesse environnementale (indice IP5X) et autonomie exceptionnelle avec sa batterie Li-SOCl2 de 8500mAh garantissant plusieurs années de fonctionnement.

Technologie LiDAR ToF avec maintenance automatique

Le capteur intègre un télémètre laser à temps de vol mesurant jusqu'à 40 mètres sur surfaces réfléchissantes (réflectivité 90%) et 12 mètres sur surfaces peu réfléchissantes (réflectivité 10%). La portée effective de 25 mètres offre une précision de ±6cm entre 0,1 et 6m, et ±1% au-delà de 6m, avec une résolution de 1cm.

Le système d'auto-nettoyage breveté actionne périodiquement une brosse motorisée pour éliminer poussières et résidus de la lentille optique. Cette maintenance automatique, configurable par l'utilisateur, garantit des mesures fiables dans les environnements poussiéreux comme les silos à grains, stocks de minerais ou installations industrielles exposées aux particules.

Connectivité NB-IoT multi-protocoles

Le boîtier de connexion LDS25-NB transmet les données de distance via NB-IoT sur les bandes B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85 en H-FDD. Il supporte nativement plusieurs protocoles de transmission : MQTT, MQTTs, UDP, TCP et CoAP, permettant l'intégration directe aux plateformes IoT industrielles et serveurs de supervision existants.

La configuration s'effectue via Bluetooth 5.1, sans nécessiter d'ouverture du boîtier. Les mises à jour firmware OTA (Over-The-Air) simplifient la maintenance à distance. Un emplacement nano-SIM accepte toute carte NB-IoT opérateur, avec option de SIM intégrée et connexion préconfigurée vers serveur IoT Dragino.

Architecture matérielle longue autonomie

• Télémètre LiDAR ToF : mesure laser 0,1 à 25m, angle de vue 3°, résolution 1cm
• Précision de mesure : ±6cm de 0,1 à 6m, ±1% de 6 à 25m
• Système auto-nettoyage : brosse motorisée avec fréquence configurable
• Modem NB-IoT : 17 bandes H-FDD, protocoles MQTT/MQTTs/UDP/TCP/CoAP
• Interface Bluetooth : v5.1 pour configuration et mises à jour OTA
• Alimentation : batterie Li-SOCl2 8500mAh, autonomie pluriannuelle
• Emplacement SIM : nano-SIM pour carte opérateur NB-IoT
• Protection : boîtier IP5X résistant aux poussières

Applications industrielles et agricoles

Le capteur LiDAR LDS25-NB répond aux besoins de surveillance de niveau dans les silos à céréales, stocks de minerais, réservoirs de matières premières industrielles et installations de stockage en vrac. Sa mesure sans contact évite l'encrassement des capteurs immergés, tandis que le système auto-nettoyant maintient la fiabilité dans les atmosphères chargées en particules.

En détection de présence, le télémètre laser identifie l'approche ou le stationnement d'objets, véhicules ou équipements avec précision centimétrique. Les applications incluent le contrôle de niveaux d'aliments pour bétail, la gestion de stocks de matériaux de construction, et la supervision de processus industriels nécessitant une mesure de distance fiable et automatisée.

Configuration et intégration système

L'interface Bluetooth 5.1 permet la configuration initiale et les ajustements opérationnels (fréquence de transmission, intervalles de nettoyage, seuils d'alertes) sans intervention physique sur le capteur installé. Les downlinks NB-IoT autorisent les modifications de paramètres à distance depuis la plateforme de supervision.

Le mode multi-échantillonnage effectue plusieurs mesures consécutives avant transmission, filtrant les valeurs aberrantes pour garantir la cohérence des données remontées. La consommation énergétique ultra-faible, combinée à des remontées périodiques programmables, optimise l'autonomie batterie selon les contraintes applicatives.
