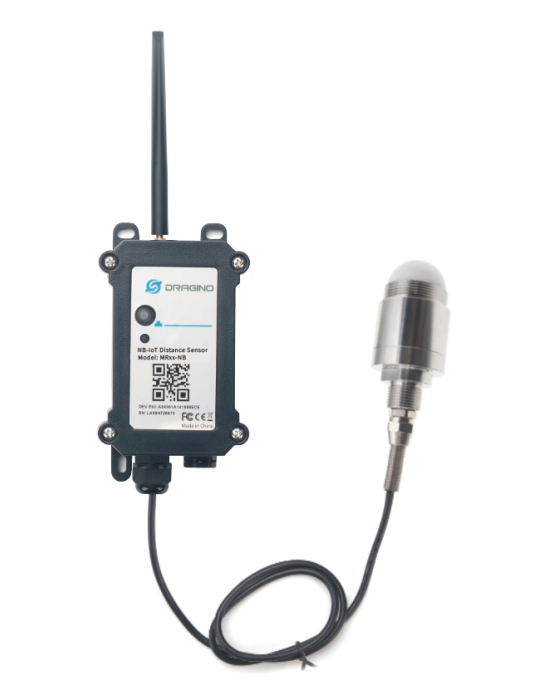

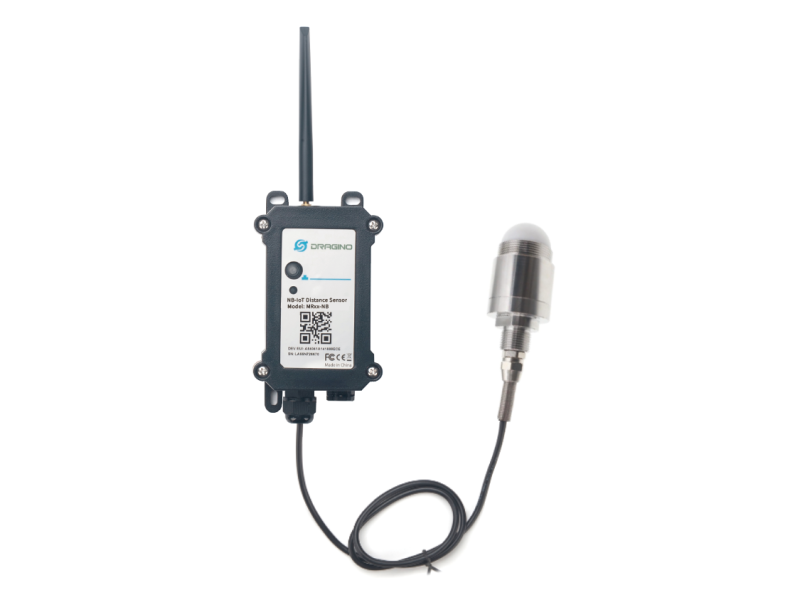

Dragino MR-XX-NB/NS

Capteur de distance radar micro-ondes 80GHz connecté NB-IoT

Le capteur de distance Dragino MR-XX-NB/NS utilise la technologie radar micro-ondes 80GHz pour la mesure précise de distances dans des environnements industriels et urbains exigeants. Contrairement aux capteurs ultrasoniques ou Lidar, cette technologie radar garantit des mesures fiables même en présence de condensation, poussière épaisse ou d'eau sur le capteur. Le boîtier de connexion intègre un modem NB-IoT multibande et prend en charge les protocoles TCP, MQTT, MQTTs, UDP et CoAP pour la transmission des données vers différentes plateformes IoT.

Disponible en trois versions de portée de mesure (3m, 12m ou 25m), le MR-XX-NB/NS offre une précision de ±20mm avec une résolution de 1mm. L'angle de mesure de 7,6° horizontal et vertical permet une détection ciblée sur des zones spécifiques. Le capteur effectue plusieurs échantillonnages avant chaque transmission pour optimiser la fiabilité des données et la consommation énergétique.

Configuration sans fil par Bluetooth 5.1

Le MR-XX-NB/NS intègre une interface Bluetooth 5.1 qui facilite la configuration initiale et les mises à jour du firmware sans nécessiter d'ouverture du boîtier. Cette fonctionnalité permet l'ajustement des paramètres de transmission, des seuils d'alerte et des intervalles de mesure directement depuis un smartphone ou une tablette. Les mises à jour OTA (Over-The-Air) garantissent l'évolution du capteur tout au long de sa durée de vie.

Alimentation longue durée autonome

Deux modes d'alimentation sont disponibles selon les contraintes d'installation :

• Version MR-XX-NB : batterie Li-SOCl2 de 8500mAh pour une autonomie de plusieurs années selon la fréquence de transmission
• Version MR-XX-NS : panneau solaire couplé à une batterie Li-ion de 3000mAh pour une alimentation continue dans les installations extérieures

L'architecture matérielle à très faible consommation et les algorithmes de gestion énergétique optimisés prolongent considérablement la durée de vie sur batterie, réduisant les interventions de maintenance.

Connectivité NB-IoT multibande mondiale

Le modem NB-IoT intégré supporte 17 bandes de fréquences (B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85) pour une compatibilité avec les réseaux cellulaires IoT déployés sur tous les continents. Cette couverture étendue simplifie les déploiements multi-sites et garantit la continuité de service lors de déplacements d'équipements. Le capteur supporte les commandes descendantes pour la modification à distance des paramètres de configuration.

Applications de supervision environnementale

• Gestion de parkings : détection de présence de véhicules et optimisation de l'occupation
• Mesure de niveau de liquide : supervision de cuves, réservoirs et bassins industriels
• Gestion de conteneurs à déchets : optimisation des tournées de collecte basée sur le taux de remplissage réel
• Surveillance d'égouts et canalisations : détection de variations de niveau d'eau et prévention des débordements
• Mesure horizontale de distance : contrôle de positionnement et détection de proximité d'objets
• Évitement d'obstacles pour robots : détection d'obstacles dans les systèmes automatisés mobiles

Protocoles de transmission IoT standards

Le MR-XX-NB/NS s'intègre facilement dans les infrastructures IoT existantes grâce au support de plusieurs protocoles de communication :

• MQTT/MQTTs : intégration avec les plateformes IoT cloud (AWS IoT, Azure IoT Hub, Google Cloud IoT)
• TCP : connexion directe vers serveurs applicatifs
• UDP : transmission légère pour applications à faible latence
• CoAP : protocole optimisé pour les réseaux contraints

Cette flexibilité protocole permet l'intégration du capteur dans des architectures de supervision hétérogènes sans développement spécifique.

Caractéristiques techniques principales

• Technologie de mesure : radar micro-ondes 80GHz
• Portées disponibles : 200-3000mm (3m) / 200-12000mm (12m) / 200-25000mm (25m)
• Précision : ±20mm
• Résolution : 1mm
• Angle de mesure : 7,6° horizontal × 7,6° vertical
• Connectivité : NB-IoT H-FDD 17 bandes
• Configuration : Bluetooth 5.1 avec OTA
• Alimentation : Li-SOCl2 8500mAh ou solaire + Li-ion 3000mAh
• Protocoles : TCP, UDP, MQTT, MQTTs, CoAP
• Transmission : périodique configurable avec échantillonnage multiple
