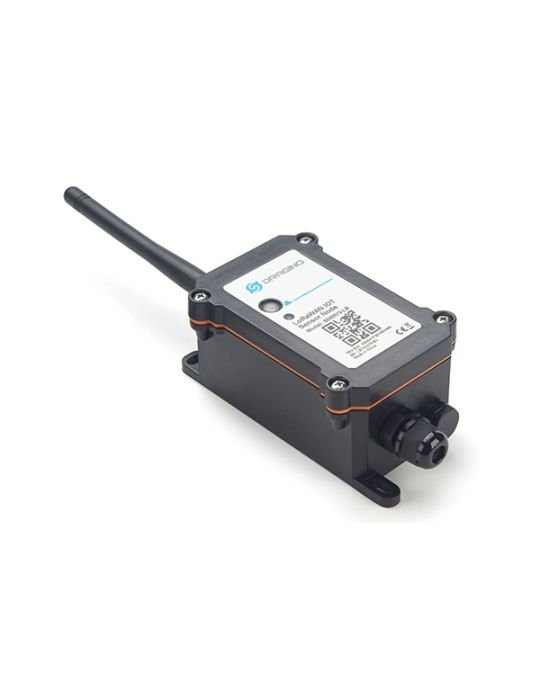

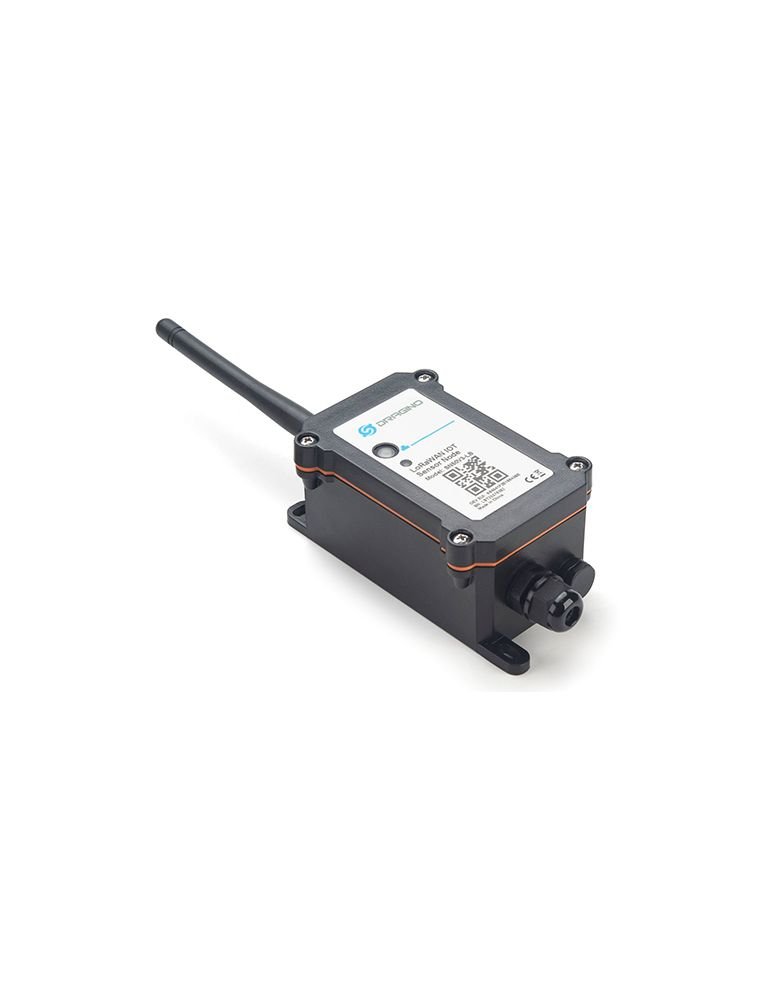

Dragino SN50v3-NB

Le SN50v3-NB est un nœud de capteur NB-IoT à longue portée. Il est conçu pour aider les développeurs à déployer rapidement des solutions NB-IoT de niveau industriel. Il aide les utilisateurs à transformer l'idée en une application pratique et à faire de l'Internet des objets une réalité. Il est facile de programmer, de créer et de connecter vos objets partout.

La partie sans fil SN50v3-NB est basée sur le modèle NB permet à l'utilisateur d'envoyer des données et d'atteindre des portées extrêmement longues à des débits de données faibles. Il fournit une communication à spectre étalé à ultra longue portée et une immunité élevée aux interférences tout en minimisant la consommation de courant. Il cible les applications professionnelles de réseaux de capteurs sans fil tels que les systèmes d'irrigation, les compteurs intelligents, les villes intelligentes, l'automatisation des bâtiments, et ainsi de suite.

Le SN50v3-NB utilise la puce STM32l0x de ST, STML0x est le microcontrôleur STM32L072xxxx à très faible consommation qui intègre la puissance de connectivité du bus série universel (USB 2. 0 crystal-less) avec le cœur RISC 32 bits ARM® Cortex®-M0+ haute performance fonctionnant à une fréquence de 32 MHz, une unité de protection de la mémoire (MPU), des mémoires embarquées à grande vitesse (192 Ko de mémoire de programme Flash, 6 Ko d'EEPROM de données et 20 Ko de RAM) ainsi qu'une gamme étendue d'E/S et de périphériques améliorés.

Le SN50v3-NB est un produit open source, il est basé sur les pilotes HAL du STM32Cube et de nombreuses bibliothèques sont disponibles sur le site de ST pour un développement rapide.

Le SN50v3-NB supporte différentes méthodes de liaison montante, y compris MQTT, MQTTs, UDP & TCP pour différentes exigences d'application, et supporte les liaisons montantes vers différents serveurs IoT.

Le SN50v3-NB supporte la configuration BLE et la mise à jour OTA, ce qui rend l'utilisation facile pour l'utilisateur.

Le SN50v3-NB est alimenté par une batterie Li-SOCI2 de 8500mAh, il est conçu pour une utilisation à long terme jusqu'à plusieurs années.

Caractéristiques :

• Bandes NB-IoT : B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85 @H-FDD
• Très faible consommation d'énergie
• Matériel/logiciel à source ouverte
• Multiplier l'échantillonnage et une liaison montante
• Prise en charge de la configuration à distance et de la mise à jour du micrologiciel par Bluetooth v5.1
• Liaison montante via MQTT, MQTTs, TCP, ou UDP
• Liaison montante périodique
• Liaison descendante pour modifier la configuration
• Batterie de 8500mAh pour une utilisation à long terme
• Emplacement pour carte Nano SIM pour SIM NB-IoT

Applications :

• Bâtiments intelligents et domotique
• Logistique et gestion de la chaîne d'approvisionnement
• Compteurs intelligents
• Agriculture intelligente
• Villes intelligentes
• Usine intelligente

Caractéristiques techniques complètes

Caractéristiques DC

• Tension d'alimentation : 2.5v ~ 3.6v
• Température de fonctionnement : -40 ~ 85°C

Interface E/S :

• Sortie batterie (2,6v ~ 3,6v en fonction de la batterie)
• Sortie +5v contrôlable
• 3 x broches d'interruption ou d'entrée/sortie numérique
• 3 x interfaces 1-Wire
• 1 x interface UART
• 1 x interface I2C

Caratéristiques NB-IoT :

• Module NB-IoT : BC660K-GL

Bandes supportées :

• B1 @H-FDD : 2100MHz
• B2 @H-FDD : 1900MHz
• B3 @H-FDD : 1800MHz
• B4 @H-FDD : 2100MHz
• B5 @H-FDD : 860MHz
• B8 @H-FDD : 900MHz
• B12 @H-FDD : 720MHz
• B13 @H-FDD : 740MHz
• B17 @H-FDD : 730MHz
• B18 @H-FDD : 870MHz
• B19 @H-FDD : 870MHz
• B20 @H-FDD : 790MHz
• B25 @H-FDD : 1900MHz
• B28 @H-FDD : 750MHz
• B66 @H-FDD : 2000MHz
• B70 @H-FDD : 2000MHz
• B85 @H-FDD : 700MHz

Batterie :

• Batterie non rechargeable Li/SOCI2
• Capacité : 8500mAh
• Autodécharge : <1% / an à 25°C
• Courant continu maximum : 130mA
• Courant d'appoint maximum : 2A, 1 seconde

Consommation électrique :

• Mode STOP : 10uA @ 3.3v
