RS485-CB

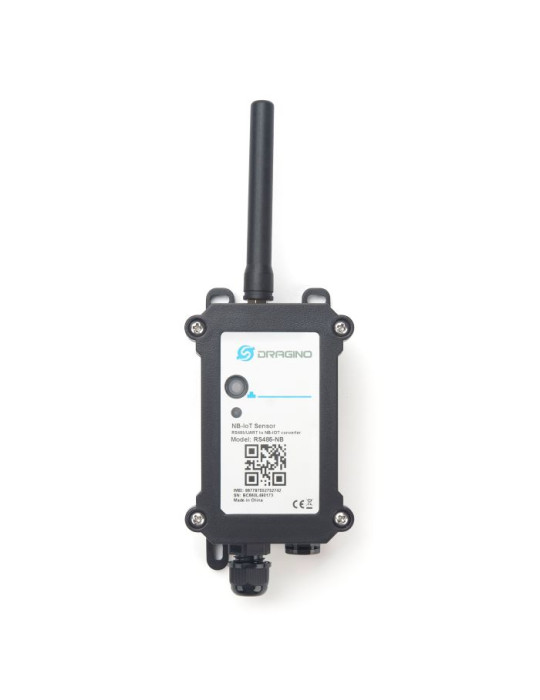

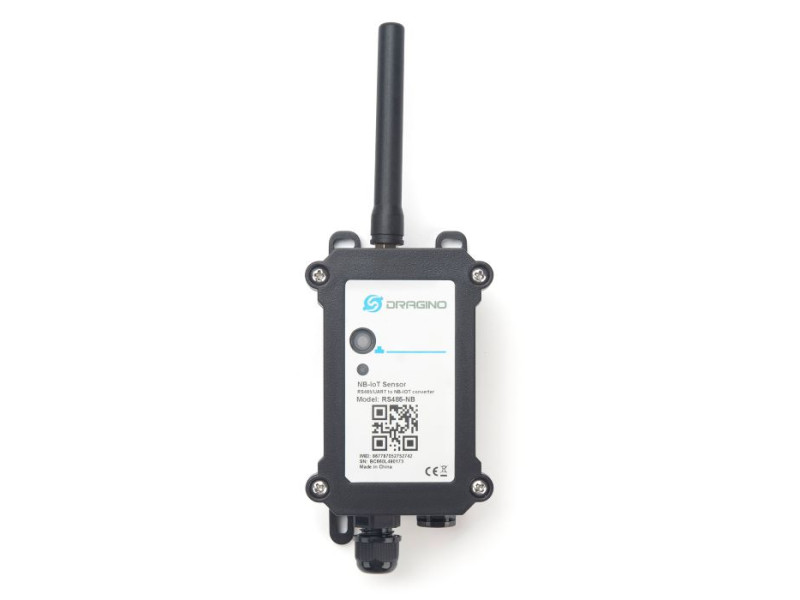

Le convertisseur RS485-CB de Dragino connecte vos capteurs RS485 ou UART existants aux réseaux cellulaires NB-IoT et LTE-M (CAT-M1). Ce boîtier de connexion autonome interroge périodiquement les capteurs et transmet les données vers votre serveur IoT via les protocoles MQTT, MQTTs, TCP, UDP ou CoAP. Idéal pour moderniser des installations industrielles avec des capteurs Modbus sans modifier l'infrastructure existante.

Interfaces capteurs et alimentation

Le RS485-CB dispose d'une interface RS485 compatible Modbus-RTU permettant la connexion de plusieurs appareils sur le même bus. L'interface UART accepte les capteurs 3,3V et 5V. Deux sorties d'alimentation commutables (3,3V et 5V) permettent d'alimenter les capteurs externes tout en optimisant la consommie électrique globale du système. Une entrée interruption autorise les remontées d'alertes en temps réel.

Connectivité cellulaire et protocoles

• Version -NB : NB-IoT bandes B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85
• Version -CB : NB-IoT bandes B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
• CAT-M1/LTE-M : bandes B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85
• Emplacement carte nano-SIM (versions avec SIM intégrée disponibles)
• Module GNSS pour géolocalisation des données
• Protocoles applicatifs : MQTT/MQTTs/TCP/UDP/CoAP

Configuration et gestion à distance

La connectivité Bluetooth 5.1 permet la configuration initiale et les mises à jour firmware (OTA) sans ouvrir le boîtier. Les paramètres d'interrogation des capteurs, les règles de lecture Modbus, les intervalles de transmission et les destinations serveur se configurent à distance. Le système de downlink autorise la modification des paramètres après déploiement.

Autonomie et déploiement longue durée

La batterie Li-SOCl2 de 8500mAh garantit une autonomie de plusieurs années selon la fréquence de transmission. La conception ultra-basse consommation, associée à la possibilité de couper l'alimentation des capteurs entre les mesures, maximise la durée de vie en environnement autonome. Le boîtier compact facilite l'installation dans les armoires techniques, boîtiers de comptage et installations industrielles.

Applications métier

• Télégestion et comptage intelligent (eau, électricité, gaz)
• Supervision environnementale bâtiments et data centers
• Agriculture connectée et stations météo
• Logistique et traçabilité supply chain
• Smart cities et gestion d'infrastructures
• Industrie 4.0 et maintenance prédictive

Points clés techniques

• Bus RS485 multi-appareils avec protocole Modbus-RTU
• Interface UART 3,3V/5V pour capteurs série
• Entrée interruption pour événements temps réel
• Sorties alimentation commutables 3,3V et 5V
• Configuration Bluetooth 5.1 et mise à jour OTA
• Géolocalisation GNSS intégrée
• Batterie 8500mAh autonomie multi-années
• Support downlink pour reconfiguration à distance
