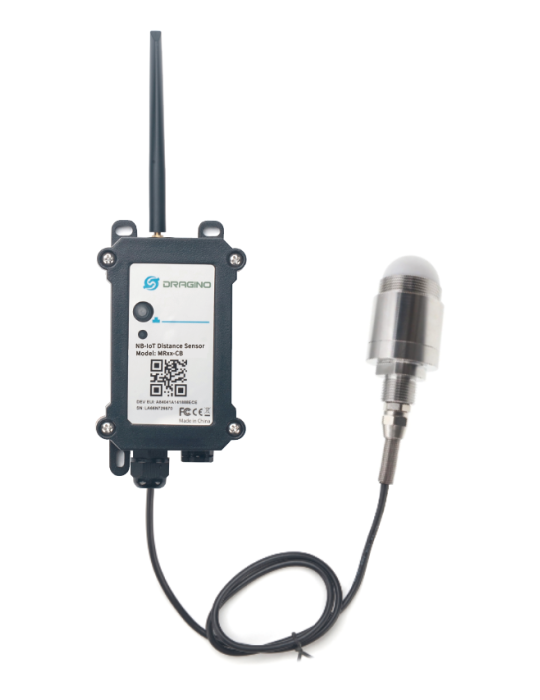

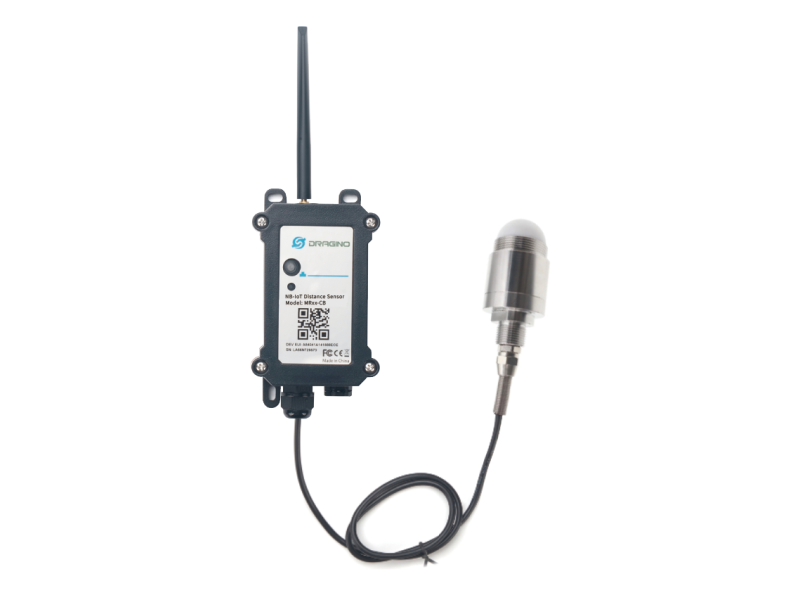

Dragino MR-XX-CB/CS

Le capteur de distance radar Dragino MR-XX-CB/CS combine la technologie radar micro-ondes 80GHz et la connectivité cellulaire NB-IoT/LTE-M pour offrir une solution IoT de mesure de distance fiable dans les environnements industriels exigeants. Contrairement aux technologies ultrasoniques ou Lidar, ce capteur radar maintient sa précision même en présence de condensation, poussière épaisse ou eau sur la surface de détection, garantissant une supervision continue dans les conditions les plus difficiles.

Ce boîtier de connexion sans fil transmet les données de distance vers vos plateformes IoT via plusieurs protocoles (TCP, MQTT, UDP, MQTTs, CoAP), permettant une intégration flexible dans vos systèmes de supervision existants. La configuration simplifiée par Bluetooth 5.1 et les mises à jour firmware OTA sans fil facilitent le déploiement et la maintenance à distance.

Technologies de mesure radar et cellulaire

Le capteur intègre un radar micro-ondes 80GHz offrant trois portées de mesure au choix : 200-3000mm, 200-12000mm ou 200-25000mm selon le modèle. Cette technologie délivre une précision de ±20mm avec une résolution de 1mm, dans un angle de détection de 7,6° horizontal et vertical. La fréquence 80GHz assure une immunité exceptionnelle aux interférences environnementales et aux conditions météorologiques.

La connectivité NB-IoT/LTE-M multi-bandes garantit une couverture réseau étendue. Les versions -NB/-NS supportent les bandes B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85, tandis que les versions -CB/-CS couvrent B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85, assurant la compatibilité avec les opérateurs mondiaux.

Alimentation autonome longue durée

Deux options d'alimentation autonome répondent aux besoins de déploiement variés. Le modèle MR-XX-CB embarque une batterie Li-SOCl2 de 8500mAh dimensionnée pour plusieurs années d'autonomie selon la fréquence de transmission. Le modèle MR-XX-CS combine un panneau solaire avec une batterie Li-ion de 3000mAh, garantissant une alimentation continue sans intervention dans les emplacements exposés à la lumière.

L'architecture matérielle à ultra-faible consommation optimise chaque cycle de mesure et transmission pour maximiser la durée de vie de la batterie. Le capteur effectue des échantillonnages multiples avant chaque transmission, réduisant le nombre de communications réseau tout en maintenant la fiabilité des données.

Configuration et intégration réseau

La configuration Bluetooth 5.1 permet le paramétrage sans fil du capteur via smartphone ou tablette, éliminant le besoin d'ouverture du boîtier après installation. Les mises à jour firmware OTA maintiennent les capteurs à jour sans intervention physique sur site.

Le capteur supporte les transmissions périodiques ascendantes configurables et accepte les commandes descendantes pour modifier à distance les paramètres de fonctionnement. Cette bidirectionnalité permet l'adaptation dynamique de la fréquence de supervision selon les besoins opérationnels.

Applications de supervision industrielle

• Mesure de niveau de liquides : supervision du niveau dans les cuves, réservoirs et bassins de rétention
• Gestion de parking : détection de présence véhicule pour systèmes de stationnement intelligent
• Gestion des déchets : supervision du taux de remplissage des conteneurs et bennes
• Mesure de distance horizontale : contrôle de positionnement et d'alignement industriel
• Surveillance des égouts : supervision du niveau d'eau dans les collecteurs et canalisations
• Détection d'obstacle : intégration robotique et systèmes d'automatisation
• Contrôle de proximité : surveillance de présence d'objets et déclenchement d'actions automatiques
• Supervision environnementale : mesure de niveau d'eau en fond de puits ou zones inondables

Caractéristiques techniques principales

• Technologie de mesure : radar micro-ondes 80GHz
• Portées disponibles : 3m (200-3000mm), 12m (200-12000mm), 25m (200-25000mm)
• Précision de mesure : ±20mm
• Résolution : 1mm
• Angle de détection : 7,6° horizontal × 7,6° vertical
• Connectivité : NB-IoT/LTE-M multi-bandes selon modèle
• Configuration : Bluetooth 5.1
• Protocoles supportés : TCP, MQTT, UDP, MQTTs, CoAP
• Alimentation MR-XX-CB : batterie Li-SOCl2 8500mAh
• Alimentation MR-XX-CS : panneau solaire + batterie Li-ion 3000mAh
• Mise à jour : OTA sans fil
• Fonctions : échantillonnages multiples, transmission périodique, commandes descendantes

Le capteur radar Dragino MR-XX-CB/CS constitue une solution de supervision de distance robuste pour les applications IoT nécessitant fiabilité, autonomie et précision dans des environnements industriels ou extérieurs exigeants.
