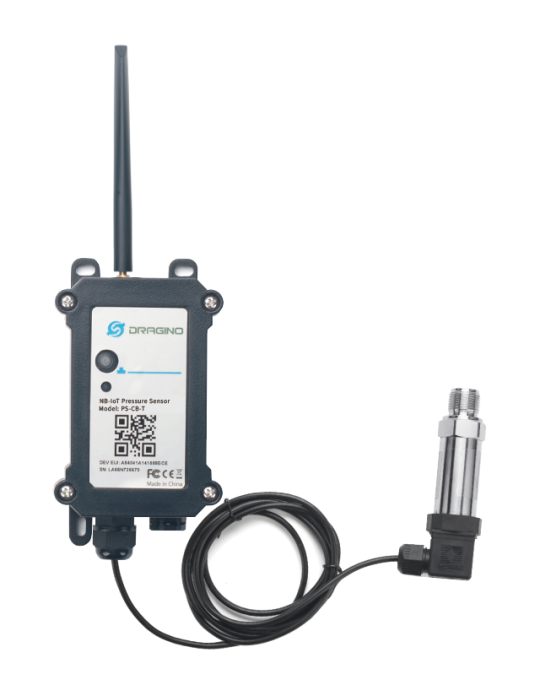

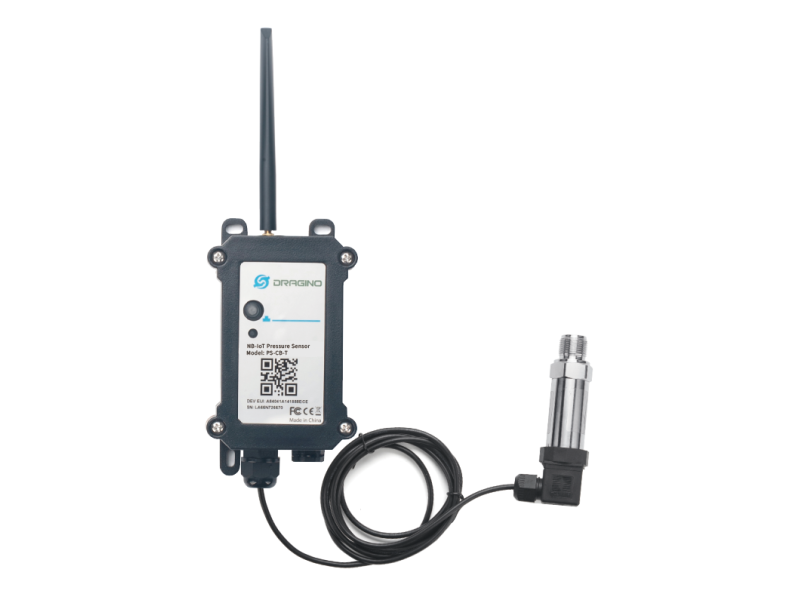

Dragino PS-CB/CS

Capteur de pression NB-IoT/LTE-M pour la supervision environnementale

Le Dragino PS-CB/CS est un capteur de pression cellulaire conçu pour la surveillance de pression d'air, de gaz, d'eau et de niveau de liquide dans les applications IoT industrielles. Ce capteur autonome transmet les données de mesure vers les plateformes IoT via les réseaux NB-IoT et LTE-M (CAT-M1), offrant une couverture étendue et une consommation énergétique optimisée pour les déploiements longue durée.

La gamme PS-CB/CS propose trois configurations physiques : type à installation filetée (Thread Installation Type) pour montage standard, type à immersion (Immersion Type) pour mesures en liquide, et type alimentaire (Food Safety Thread Type) pour l'industrie agroalimentaire. Chaque modèle est disponible avec différentes plages de pression pour s'adapter aux exigences spécifiques de chaque application.

Connectivité cellulaire NB-IoT et LTE-M multi-bandes

Le PS-CB/CS intègre le module cellulaire BC660K-GL supportant les bandes NB-IoT B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85 et les bandes LTE-M (CAT-M1) B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85. Cette compatibilité multi-bandes garantit un déploiement international sur la plupart des réseaux d'opérateurs mobiles.

Le capteur supporte plusieurs protocoles de communication : MQTT et MQTTs pour l'intégration avec les plateformes cloud modernes, UDP et TCP pour les serveurs personnalisés, et CoAP pour les applications IoT contraintes. Un emplacement Nano SIM permet l'utilisation de cartes SIM dédiées IoT. Des versions préconfigurées avec carte SIM intégrée et connexion serveur par défaut sont disponibles pour une mise en service simplifiée.

Mesure précise de pression et transmission flexible

Le capteur de pression offre une mesure précise adaptée aux liquides et aux gaz. Plusieurs plages de pression sont disponibles selon les modèles pour répondre aux besoins spécifiques : surveillance hydraulique, industrie pétrochimique, applications médicales, transformation alimentaire et boissons, domotique, alimentation en eau à pression constante, ou détection de niveau de liquide.

Le PS-CB/CS intègre également des fonctions de mesure auxiliaires : entrée courant 0-20mA (précision 0,02mA, résolution 0,001mA) et entrée tension 0-30V (précision 0,02V, résolution 0,001V). Ces entrées permettent de connecter des capteurs analogiques additionnels et de transmettre plusieurs variables depuis un seul équipement.

Autonomie énergétique longue durée

Deux versions d'alimentation répondent aux différents scénarios de déploiement :

• PS-CB : Batterie Li-SOCl2 non rechargeable de 8500mAh avec taux d'autodécharge inférieur à 1% par an à 25°C, courant continu maximum de 130mA et courant boost de 2A pendant 1 seconde. Autonomie de plusieurs années selon la configuration de transmission
• PS-CS : Alimentation solaire avec batterie Li-ion rechargeable de 3000mAh pour installations extérieures avec exposition solaire suffisante

La consommation ultra-faible en mode veille (10µA à 3,3V) et la transmission périodique configurable maximisent l'autonomie. Le mode échantillonnage multiple permet d'effectuer plusieurs mesures avant une transmission unique, réduisant le nombre de communications et prolongeant la durée de vie de la batterie.

Configuration et mise à jour sans fil

Le PS-CB/CS intègre Bluetooth 5.1 pour la configuration à distance et la mise à jour du firmware (OTA). Cette fonction élimine le besoin d'accès physique au capteur après installation, facilitant la maintenance et les évolutions logicielles sur site ou dans des environnements difficiles d'accès.

Un module GNSS optionnel permet le géoréférencement des mesures et le suivi de la localisation du capteur, particulièrement utile pour les installations mobiles ou la gestion de flottes de capteurs déployés sur de vastes zones.

Boîtier étanche et transmission configurable

Le boîtier IP66 protège l'électronique contre les projections d'eau et la poussière, autorisant l'installation en environnements industriels contraignants ou en extérieur. La plage de température de fonctionnement de -40°C à +85°C couvre les conditions climatiques extrêmes.

La transmission périodique est configurable pour adapter la fréquence de remontée des données aux besoins de l'application. Des commandes descendantes (downlink) permettent de modifier les paramètres de configuration à distance sans intervention physique sur le capteur.

Spécifications techniques

• Module cellulaire : BC660K-GL NB-IoT/LTE-M
• Bandes NB-IoT : B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85
• Bandes LTE-M : B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85
• Protocoles : MQTT, MQTTs, UDP, TCP, CoAP
• Entrée courant : 0-20mA, précision 0,02mA, résolution 0,001mA
• Entrée tension : 0-30V, précision 0,02V, résolution 0,001V
• Bluetooth : v5.1 pour configuration et OTA
• GNSS : Localisation optionnelle
• Alimentation PS-CB : Batterie Li-SOCl2 8500mAh non rechargeable
• Alimentation PS-CS : Panneau solaire + batterie Li-ion 3000mAh
• Consommation veille : 10µA à 3,3V
• Puissance transmission max : 350mA à 3,3V
• Température : -40°C à +85°C
• Protection : IP66
• Emplacement SIM : Nano SIM

Applications et cas d'usage

• Supervision de pression hydraulique dans les réseaux d'eau
• Surveillance de pression dans l'industrie pétrochimique
• Applications médicales et de santé
• Transformation alimentaire et des boissons
• Domotique et contrôle automatisé
• Alimentation en eau à pression constante
• Mesure de pression de liquide industriel
• Détection de niveau d'eau et de liquide

Contenu de la livraison

Le conditionnement standard inclut le capteur de pression Dragino PS-CB/CS dans la configuration choisie (PS-CB-Txx pour type fileté, PS-CB-Ixx pour type immersion, ou PS-CB/CS-Fxx pour type alimentaire), où xx indique la plage de pression et le type de filetage spécifiques.
