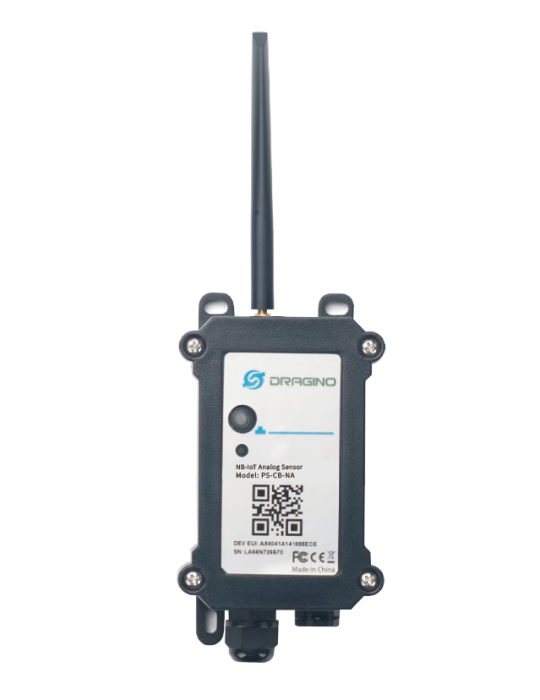

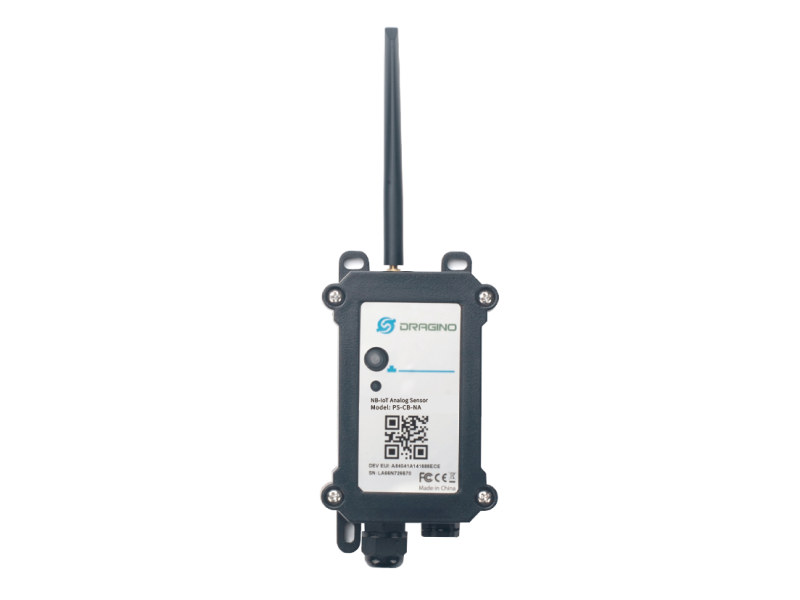

Dragino PS-CB-NA

Capteur Analogique NB-IoT/LTE-M pour la Supervision de Paramètres Industriels

Le Dragino PS-CB-NA transforme vos capteurs analogiques industriels en équipements connectés NB-IoT/LTE-M. Conçu pour les environnements industriels et la supervision à distance, ce boîtier de connexion convertit les signaux analogiques standards (4-20mA, 0-30V) en données transmises sur les réseaux cellulaires basse consommation vers vos plateformes IoT.

Avec sa batterie intégrée de 8500mAh et sa conception basse consommation, le PS-CB-NA assure une autonomie de plusieurs années sans intervention. Son boîtier IP66 et ses sorties d'alimentation 5V/12V pour capteurs externes en font une solution complète pour l'acquisition de données analogiques distantes.

Interface Analogique Complète pour Capteurs Industriels

Le PS-CB-NA dispose d'interfaces d'entrée et de sortie permettant la connexion directe de capteurs analogiques standards :

• Entrée 4-20mA : connexion directe des capteurs industriels à boucle de courant (pression, débit, niveau)
• Entrée 0-30V : acquisition de signaux en tension pour capteurs à sortie voltage
• Sortie 5V : alimentation de capteurs électroniques basse tension
• Sortie 12V : alimentation de capteurs et transmetteurs industriels
• Échantillonnage multiple : plusieurs acquisitions moyennées avant transmission pour fiabilité accrue
• Conversion numérique : traitement local des valeurs analogiques avant envoi

Connectivité Cellulaire Multi-Bandes et Multi-Protocoles

Le capteur PS-CB-NA s'adapte aux infrastructures cellulaires mondiales avec une couverture étendue des bandes NB-IoT et LTE-M :

• NB-IoT (-NB) : bandes B1/B2/B3/B4/B5/B8/B12/B13/B17/B18/B19/B20/B25/B28/B66/B70/B85
• NB-IoT (-CB) : bandes B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B28/B66/B71/B85
• CAT-M1/LTE-M : bandes B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85
• Version avec carte SIM intégrée : déploiement simplifié sans gestion d'abonnement séparé

Les protocoles de transmission supportés offrent une compatibilité maximale avec les plateformes IoT existantes :

• MQTT et MQTTs : protocole standard pour plateformes cloud (AWS IoT, Azure IoT Hub, ThingsBoard)
• UDP et TCP : transmission vers serveurs personnalisés
• CoAP : protocole optimisé pour réseaux contraints
• Transmission périodique : envoi planifié des relevés selon intervalle configurable

Configuration et Maintenance à Distance par Bluetooth

La configuration du PS-CB-NA s'effectue sans ouverture du boîtier grâce à la connectivité Bluetooth Low Energy :

• Configuration BLE : paramétrage complet via smartphone ou tablette
• Mise à jour OTA : évolution du firmware à distance pour nouvelles fonctionnalités
• Commandes AT : personnalisation avancée des paramètres de transmission
• Diagnostics à distance : vérification de l'état et des performances sans intervention physique

Autonomie Longue Durée pour Installations Distantes

Conçu pour les déploiements sans infrastructure électrique, le PS-CB-NA assure une autonomie maximale :

• Batterie Li-SOCI2 de 8500mAh : technologie haute capacité pour environnements exigeants
• Autonomie pluriannuelle : plusieurs années d'opération selon fréquence de transmission
• Consommation ultra-basse : optimisation énergétique des cycles de mesure et transmission
• Boîtier IP66 : protection contre poussière et projections d'eau pour installation extérieure

Applications de Supervision Analogique à Distance

Le Dragino PS-CB-NA répond aux besoins de télésurveillance de paramètres analogiques dans de nombreux secteurs :

• Supervision industrielle : surveillance de pression, température, débit dans installations distantes
• Agriculture connectée : monitoring d'humidité du sol, niveau de cuves, stations météo
• Gestion de l'énergie : mesure de courant, tension, puissance sur installations solaires ou éoliennes
• Gestion de l'eau : supervision de niveaux de réservoirs, stations de pompage, qualité de l'eau
• Smart cities : monitoring environnemental, qualité de l'air, gestion des déchets
• Chaîne logistique : surveillance des conditions de transport et stockage

Caractéristiques Techniques du Dragino PS-CB-NA

• Protocoles cellulaires : NB-IoT, CAT-M1/LTE-M multi-bandes
• Entrées analogiques : 1× 4-20mA, 1× 0-30V
• Sorties d'alimentation : 5V et 12V pour capteurs externes
• Alimentation : batterie Li-SOCI2 8500mAh non rechargeable
• Autonomie : plusieurs années selon configuration
• Protocoles de transmission : MQTT, MQTTs, UDP, TCP, CoAP
• Configuration : Bluetooth Low Energy, commandes AT
• Mise à jour : OTA via BLE
• Boîtier : IP66 pour installation extérieure
• Échantillonnage : multiple avec moyennage avant transmission
• Option : version avec carte SIM intégrée et serveur IoT par défaut
