Atop MB5901
Passerelle industrielle Modbus TCP/RTU/ASCII 1 port série RS-232/422/485, 2 ports Ethernet 10/100 Mbps, USB 2.0, RSTP, VPN OpenVPN/IPsec, -40°C à +85°C, boîtier métal IP30 pour DIN-rail.

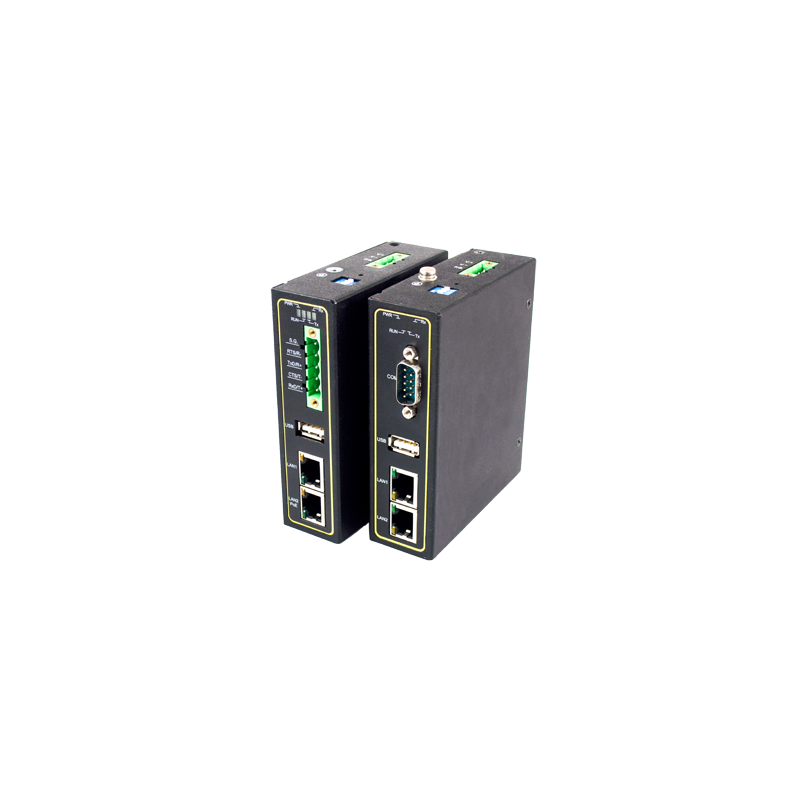

MB5901-DB
La passerelle MB5901 d'Atop assure la conversion bidirectionnelle entre protocoles Modbus TCP, Modbus RTU et Modbus ASCII, facilitant l'intégration d'équipements série dans des architectures Ethernet. Avec son interface série configurable RS-232/422/485 et ses 2 ports Ethernet 10/100 Mbps, elle permet de relier jusqu'à 16 clients Modbus TCP et 32 connexions esclaves simultanées.
Architecture réseau robuste
Le MB5901 dispose de 2 ports RJ45 10/100 Mbps et d'un port USB 2.0 high-speed OTG. La redondance RSTP (IEEE 802.1D-2004) assure la continuité du réseau en cas de perte de liaison. Les protocoles SNMP v1/v2c/v3 permettent la supervision à distance.
Sécurité renforcée
La passerelle intègre le chiffrement VPN OpenVPN (client/serveur) et IPsec (peer-to-peer ou peer-to-side) avec un débit VPN jusqu'à 37,9 Mbps. Ces mécanismes protègent contre les attaques malveillantes et l'interception de données lors des communications sur Internet.
Interface série polyvalente
Le port série configurable supporte RS-232, RS-422 et RS-485 par logiciel, avec débits de 1 200 à 921 600 bps. Les formats de données (5 à 8 bits), bits d'arrêt (1 ou 2) et contrôle de flux (None, Xon/Xoff, RTS/CTS) sont paramétrables pour s'adapter à tout équipement Modbus existant.
Conversion et routage Modbus
Le MB5901 convertit les protocoles Modbus TCP, RTU et ASCII entre interfaces série et Ethernet. Le routage d'ID Modbus permet de rationaliser des configurations matérielles complexes en un réseau unique facilement administrable. Le mode VirtualCOM offre une redirection logicielle pour Windows et Linux.
Configuration et administration
- Interface Web, console Telnet et utilitaire Windows
- Mise à jour du firmware à distance
- Protocoles IPv4, ICMP, TCP, UDP, DHCP Client, HTTP, HTTPS, SMTP/TLS, PPTP, RFC2217
- Remappage d'ID virtuel, détection d'exception
Environnement industriel exigeant
La passerelle MB5901 fonctionne de -40°C à +85°C dans un boîtier métal IP30. Elle répond aux normes EN 60950-1:2006 et EN 62368-1, aux tests EMC selon EN 55032, EN 55024, EN 61000-6-2 et EN 61000-6-4, et aux exigences FCC Part 15 Class A. Le niveau de protection EMC atteint le niveau 3 pour les tests EFT, Surge et CS, et le niveau 4 pour les décharges ESD. La protection contre les inversions de polarité, les chocs (IEC 60068-2-27), les chutes (IEC 60068-2-32) et les vibrations (IEC 60068-2-64) garantit la fiabilité dans les environnements industriels. Le MTBF atteint 21,16 ans selon la prédiction MIL-HDBK-217F.
Alimentation et montage
Alimentation 9-48 VCC par bornier verrouillable 3 broches 5,08 mm, consommation maximale 6 W (0,65 A à 9 VCC). Montage DIN-rail ou mural (kit optionnel). Dimensions : 32 x 110 x 90 mm, poids 400 g.
Certifications
Conformité RoHS et REACH. Certifications CE, FCC. Garantie 5 ans constructeur.
