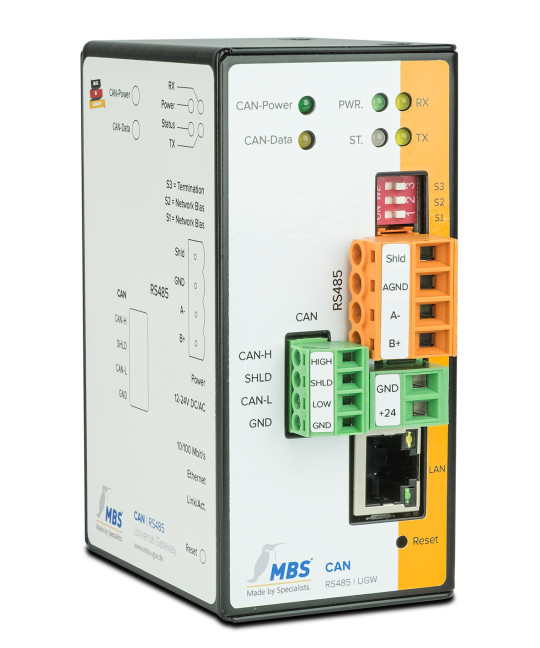

MBS X-Series [CAN] — RS-485

La passerelle universelle MBS X-Series avec adaptateur CAN intégré et interface RS-485 (référence 11-0059) offre une solution évolutive pour l'intégration de systèmes d'automatisation des bâtiments. Basée sur une plate-forme modulaire, cette passerelle s'adapte aux besoins changeants des installations et permet de débloquer de nouvelles fonctionnalités sans remplacement matériel. L'adaptateur CAN intégré élimine le besoin d'un coupleur de bus externe, simplifiant le câblage et accélérant la mise en service.

La passerelle intègre une interface web complète qui simplifie la configuration, l'analyse et l'activation de fonctionnalités supplémentaires. Une horloge temps réel avec batterie de secours et une carte microSD jusqu'à 2 Go permettent l'enregistrement de données de journalisation et de tendances. Le processeur ARM9 garantit des performances élevées pour les applications centrales de l'automatisation des bâtiments.

Capacité évolutive et connectivité réseau

La passerelle supporte de 25 à 2500 points de données selon la configuration choisie. La version de base (11-0059) inclut 25 points de données, extensibles ultérieurement via l'interface web sans intervention matérielle. L'interface Ethernet 10/100 Mbit RJ45 assure la connexion réseau, tandis que le port RS-485 (B+, A-, SGND) avec sélection par commutateur DIP de la résistance de terminaison (120 ohms) et de la polarisation permet l'intégration de protocoles de communication série.

Adaptateur CAN intégré

• Interface CAN avec connecteurs CAN-H, CAN-L, SHLD et GND
• Élimination du coupleur de bus externe
• LED de supervision CAN-Power et CAN-Data
• Réduction des coûts de câblage et d'intégration

Communication IoT et cloud

Le pilote MQTT (Message Queue Telemetry Transport) intégré transforme la passerelle en périphérique de périphérie compatible avec tous les services cloud. Cette fonctionnalité permet le paramétrage à distance, le scan automatique des appareils BACnet et le transfert de données sans interruption de communication. Le pilote Sparkplug, extension du protocole MQTT, optimise l'échange de données entre structures de réseau grâce à un format binaire économique qui réduit la consommation de bande passante.

La compatibilité avec tous les fournisseurs de services cloud offre une flexibilité totale dans le choix des infrastructures. Les gestionnaires d'immeubles peuvent ainsi exploiter les avantages de la maintenance prédictive et de la gestion énergétique centralisée sans nécessiter l'intervention d'un technicien sur site pour les modifications de configuration.

Fiabilité et supervision

• Surveillance par chien de garde matériel et logiciel
• Redémarrage automatique après coupure de courant
• LED multicolore d'état et indicateurs RX/TX
• LED Link et 10/100 pour la supervision de la connexion Ethernet
• Boîtier métallique robuste pour montage sur rail DIN TS35 (EN60715)

Certifications et conformité

La passerelle universelle MBS X-Series bénéficie d'une certification BACnet selon la norme DIN EN ISO 16484-5 révision 14, délivrée par l'organisme indépendant WSPCert, ainsi que d'un certificat AMEV pour les équipements BACnet. Le produit est certifié CE et fabriqué en Allemagne selon un système de gestion qualité ISO 9001.

Spécifications techniques

• Alimentation : +12 à +24 V DC ou 12 à 24 V AC
• Consommation électrique : 1,9 W
• Processeur : ARM9
• Interface Ethernet : RJ45 10/100 Mbit
• Interface série : RS-485 avec commutateurs DIP (polarisation, terminaison 120 Ω)
• Interface CAN : CAN-H, CAN-L avec LED de supervision
• Mémoire : carte microSD jusqu'à 2 Go
• Horloge temps réel avec batterie de secours
• Dimensions : 100 × 48 × 70 mm (H × L × P), support rail DIN inclus
• Poids : 300 g
• Température de fonctionnement : 0 à 45 °C
• Humidité relative : 20 à 80 % sans condensation
• Indice de protection : IP20
• Montage : rail DIN TS35 selon EN60715

Configuration modulaire

La passerelle MBS X-Series (11-0059) constitue la base matérielle avec 25 points de données. Des extensions sont disponibles pour atteindre 200, 500, 1000 ou 2500 points de données (références 13-0002 à 13-0005). Les protocoles de communication nécessaires doivent être spécifiés lors de la commande. La configuration complète s'effectue via l'interface web intégrée, sans intervention physique sur l'appareil.
