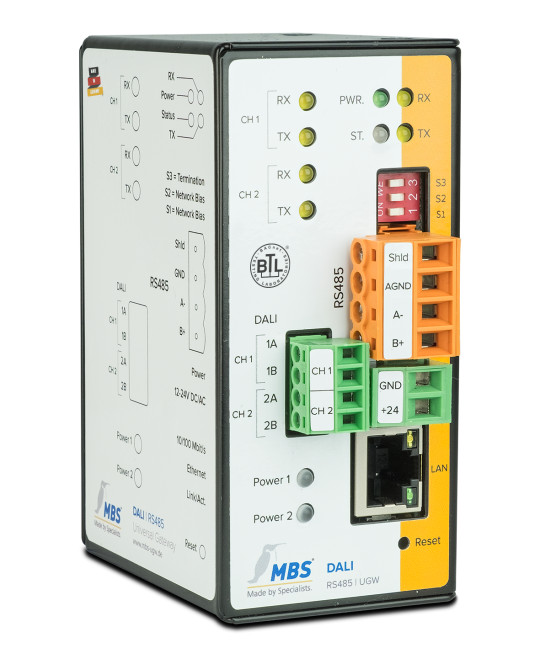

MBS X-Series [DALI] — RS-485

La MBS X-Series [DALI] — RS-485 constitue une passerelle universelle entre systèmes DALI et protocoles de communication série, éliminant le besoin d'un coupleur de bus externe et réduisant significativement les coûts de câblage. Basée sur la plateforme MBS Universal Gateway, cette solution évolutive permet d'adapter facilement les fonctionnalités aux besoins changeants sans remplacement matériel, garantissant un coût total de possession maîtrisé sur le long terme.

L'adaptateur DALI intégré à deux canaux offre une capacité totale de 128 appareillages (64 par canal), 32 groupes et 32 scènes conformément au standard DALI-V2. La fonction de configuration automatique pour DALI vers BACnet permet un balayage automatique des appareillages, accélérant considérablement la mise en service et l'intégration au réseau.

Architecture matérielle et connectique

• Interface série RS-485 avec polarisation et résistance de terminaison 120 ohms configurables par commutateurs DIP
• Port Ethernet RJ45 10/100 Mbit pour connexion réseau
• Deux canaux DALI indépendants avec LED RX/TX par canal pour diagnostic visuel
• Processeur ARM9 haute performance pour traitement temps réel des données
• Horloge temps réel intégrée avec batterie de secours pour horodatage précis
• Slot carte microSD jusqu'à 2 Go pour enregistrement des tendances et journaux
• LED multicolore de statut et indicateurs Power, RX, TX pour surveillance visuelle

Protocoles de communication et certifications

• Certification BACnet selon DIN EN ISO 16484-5 révision 14 par l'organisme indépendant WSPCert
• Certificat AMEV pour équipements BACnet certifiés
• Support MQTT (Message Queue Telemetry Transport) pour communication cloud et IoT
• Pilote Sparkplug pour interopérabilité IoT et format de données binaire optimisé
• Compatibilité avec tous les principaux fournisseurs de services cloud
• Configuration et activation des protocoles via interface web intégrée

Configuration et extensibilité

La passerelle est livrée en configuration de base avec 25 points de données (référence 11-0062). L'extensibilité jusqu'à 2 500 points de données s'effectue par activation logicielle via l'interface web, permettant une mise à niveau progressive sans intervention matérielle :

• Extension jusqu'à 200 DP : référence 13-0002
• Extension jusqu'à 500 DP : référence 13-0003
• Extension jusqu'à 1 000 DP : référence 13-0004
• Extension jusqu'à 2 500 DP : référence 13-0005

Interface web de configuration

L'interface web embarquée simplifie radicalement la mise en service et la maintenance à distance. Elle permet la configuration complète des appareils, l'activation des extensions de points de données, le lancement de scans BACnet automatiques ou manuels pour découverte des équipements, et le transfert des résultats vers le cloud sans interruption de communication. Cette fonctionnalité élimine le besoin de présence physique d'un technicien pour la gestion de bâtiments multi-sites.

Fonctionnalités cloud et périphérique Edge

Grâce au pilote MQTT, la passerelle devient un véritable périphérique Edge pour l'automatisation des bâtiments. Le paramétrage via cloud permet la configuration à distance, la définition de points de données et la découverte automatique des équipements BACnet. Le format de données librement définissable garantit la compatibilité avec tous les opérateurs cloud, ouvrant la voie à la maintenance prédictive et à la gestion énergétique centralisée multi-sites.

Fiabilité et surveillance

• Surveillance matérielle et logicielle par watchdog pour détection d'anomalies
• Redémarrage automatique après coupure de courant
• Conception sans pièces mobiles (ventilateurs) pour fiabilité maximale
• Boîtier métallique robuste adapté aux environnements d'armoires électriques difficiles
• Montage sur rail DIN TS35 selon EN60715

Caractéristiques techniques

• Alimentation : 12-24 V DC ou 12-24 V AC
• Consommation électrique : 1,9 W
• Interface réseau : Ethernet 10/100 Mbit RJ45
• Interface série : RS-485 avec polarisation et terminaison 120 Ω configurables
• Capacité DALI : 2 canaux, 64 appareillages/canal, 16 groupes/canal, 16 scènes/canal
• Dimensions (H×L×P) : 100 × 48 × 70 mm (support rail DIN inclus)
• Poids : 300 g
• Température de fonctionnement : 0 à +45 °C
• Humidité relative : 20 à 80 % sans condensation
• Indice de protection : IP20
• Certification : CE, certifié BACnet WSPCert, certifié AMEV

Fabrication et qualité

Fabriquée en Allemagne par MBS GmbH, la passerelle bénéficie d'une gestion de qualité certifiée ISO 9001. Le laboratoire d'essai DALI accrédité DAkkS depuis 2012 garantit la conformité et la fiabilité du produit. La conception modulaire et évolutive assure une pérennité d'investissement optimale pour les installations d'automatisation des bâtiments.
