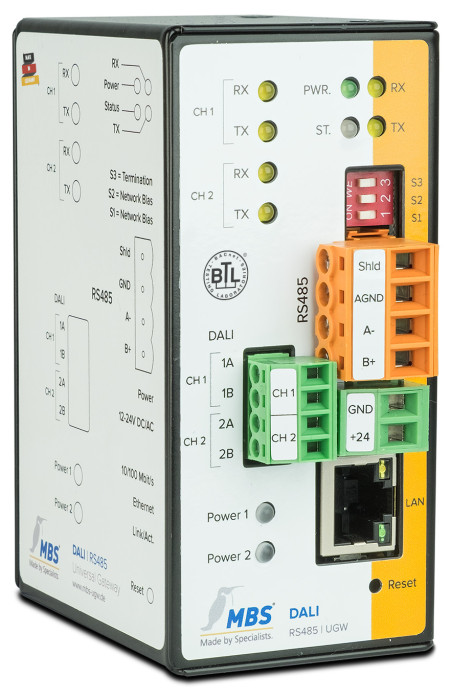

MBS X-Series [DALI] — RS-232

La passerelle universelle MBS X-Series [DALI] — RS-232 offre une solution flexible pour l'intégration de systèmes d'éclairage DALI dans les architectures de supervision BACnet. Grâce à son adaptateur DALI intégré à deux canaux et sa capacité native de 25 points de données extensibles, elle permet de connecter rapidement les appareillages d'éclairage aux protocoles de communication en réseau tout en réduisant les coûts de câblage. Certifiée BACnet par l'organisme indépendant WSPCert selon la norme DIN EN ISO 16484-5 (révision 14), cette passerelle dispose d'une interface web pour la configuration et l'analyse, d'une horloge temps réel avec batterie de secours et d'une carte microSD pour l'enregistrement des données. Le boîtier métallique robuste sur rail DIN et l'absence de pièces mobiles garantissent une fiabilité élevée dans les armoires électriques.

Caractéristiques principales

• Adaptateur DALI intégré à deux canaux
• Chaque canal supporte 64 appareillages, 16 groupes et 16 scènes DALI-V2
• Fonction Autoconfig pour DALI vers BACnet avec balayage automatique des appareillages
• 25 points de données en standard, extensibles jusqu'à 2500 via mise à niveau logicielle
• Interface RS-232 (TxD, RxD, SGND) sur port COM1
• Port Ethernet RJ45 10/100 Mbps
• Certificat BACnet délivré par WSPCert selon DIN EN ISO 16484-5 révision 14
• Certificat AMEV pour équipements BACnet certifiés

Interface web et configuration

• Interface web intégrée pour la configuration et l'analyse
• Mise en service simplifiée et activation des licences de points de données
• Possibilité de mise à niveau vers 200, 500, 1000 ou 2500 points de données via interface web
• Configuration et paramétrage à distance via protocole MQTT
• Scan BACnet automatique ou manuel des appareils et points de données

Protocoles de communication

• BACnet/IP certifié
• MQTT (Message Queue Telemetry Transport) pour communication cloud
• Sparkplug pour l'Internet des objets (IoT) et l'interopérabilité
• WebServices pour l'intégration avec les plateformes cloud
• Format de données binaire économique pour réduction de la bande passante

Fonctionnalités avancées

• Horloge temps réel avec batterie de secours
• Carte microSD jusqu'à 2 Go pour enregistrement des journaux de tendances
• Processeur ARM9 pour performances maximales
• Chien de garde matériel et logiciel pour la surveillance des fonctions
• Redémarrage automatique après coupure de courant
• Compatibilité avec tous les services de cloud computing
• Fonction Edge Device pour l'automatisation des bâtiments dans l'IoT

Caractéristiques mécaniques et électriques

• Boîtier métallique robuste pour montage sur rail DIN TS35 selon EN60715
• Dimensions : 100 × 48 × 70 mm (H × L × P), support rail DIN inclus
• Poids : 300 grammes
• Alimentation : +12 à +24 V DC ou 12 à 24 V AC
• Consommation électrique : 1,9 W
• Température de fonctionnement : 0 à +45 °C
• Humidité relative : 20 à 80 % sans condensation
• Indice de protection : IP20
• Absence de pièces mobiles (ventilateurs)

Voyants LED et signalisation

• LED Power : indication de l'alimentation électrique
• LED Status : LED d'état multicolore
• LED TX : clignotement lors de l'émission de données
• LED RX : clignotement lors de la réception de données
• LED Link : indication de la connexion LAN
• LED 10/100 : indication de la vitesse de connexion Ethernet
• LED DALI RX/TX pour chaque canal (Channel 1 et Channel 2)

Applications

• Intégration d'éclairage DALI dans systèmes BACnet
• Automatisation des bâtiments avec communication cloud
• Gestion énergétique à l'échelle du groupe
• Maintenance prédictive des installations d'éclairage
• Gestion d'immeubles répartis avec supervision centralisée
• Transformation numérique de l'automatisation des bâtiments

Certification et conformité

• Certification CE
• Certificat BACnet WSPCert
• Certificat AMEV
• Fabrication allemande (Made in Germany)
• Gestion de la qualité selon ISO 9001
• Testé en laboratoire accrédité DAkkS depuis 2012
