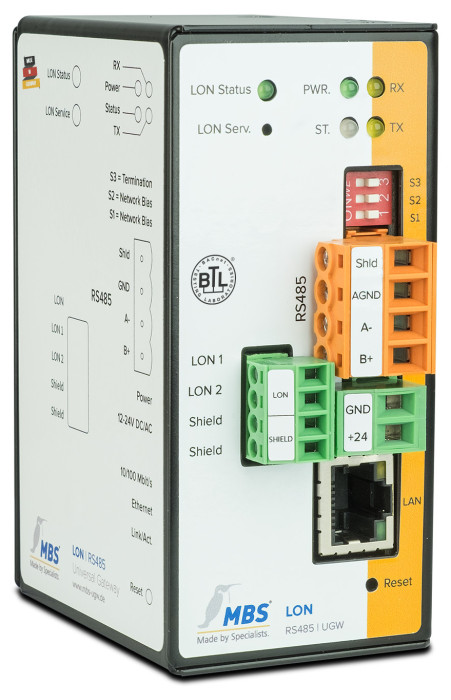

MBS X-Series [LON] — RS-485

La passerelle universelle MBS X-Series [LON] — RS-485 constitue une solution évolutive pour l'intégration de réseaux d'automatisation des bâtiments. Dotée d'un adaptateur matériel LON TP/FT-10 intégré, elle élimine le besoin d'un coupleur de bus externe et simplifie le câblage. Sa plateforme modulaire offre une grande flexibilité d'évolution, réduisant ainsi le coût total de possession grâce à la possibilité de débloquer de nouvelles fonctionnalités sans remplacement matériel.

Ce modèle intègre une interface web pour la configuration et l'analyse en temps réel, une horloge temps réel avec batterie de secours, et une carte microSD jusqu'à 2 Go pour l'enregistrement des journaux de tendances. La passerelle redémarre automatiquement après une coupure d'alimentation et dispose d'un système de surveillance par chien de garde matériel et logiciel.

Évolutivité et certification

La passerelle est livrée avec 25 points de données et peut être étendue jusqu'à 2500 points de données via l'interface web, sans nécessiter de remplacement matériel. Elle est certifiée BACnet selon la norme DIN EN ISO 16484-5 révision 14 par l'organisme indépendant WSPCert, et dispose également du certificat AMEV pour les équipements BACnet.

Connectivité et protocoles

• Interface LON TP/FT-10 intégrée
• Port RS-485 avec commutateurs DIP pour tension de polarisation et résistance de terminaison 120 Ω
• Port Ethernet RJ45 10/100 Mbit
• Support de tous les principaux protocoles de communication en série ou en réseau
• Pilote MQTT pour communication cloud et périphérique edge
• Pilote Sparkplug pour l'Internet des objets industriel

Communication cloud et IoT

Grâce au pilote MQTT intégré, la passerelle devient un véritable périphérique edge permettant aux systèmes d'automatisation des bâtiments d'accéder aux services cloud. Elle est compatible avec tous les fournisseurs de cloud computing et permet la configuration à distance, le scan BACnet automatique ou manuel, et la maintenance prédictive sans présence sur site.

Caractéristiques matérielles

• Processeur ARM9 haute performance
• Boîtier métallique robuste pour armoires électriques
• Aucune pièce mobile (sans ventilateur)
• Montage sur rail DIN TS35 selon EN60715
• Dimensions : 100 × 48 × 70 mm (H × L × P)
• Poids : 300 grammes
• Consommation : 2,2 watts

Alimentation et environnement

• Tension d'alimentation : +12 à +24V DC ou 12 à 24V AC
• Température de fonctionnement : 0 à 45°C
• Humidité relative : 20 à 80% sans condensation
• Indice de protection : IP20

Voyants et diagnostics

• LED Power : alimentation active
• LED RX : réception de données
• LED TX : émission de données
• LED Status : état multicolore
• LED Link : connexion LAN active
• LED 10/100 : vitesse de connexion
• LED LON Status : état du nœud LON

Fabrication et certifications

Fabriquée en Allemagne selon les normes ISO 9001, cette passerelle est certifiée CE et développée par MBS GmbH, dont le laboratoire d'essai est accrédité DAkkS depuis 2012.
