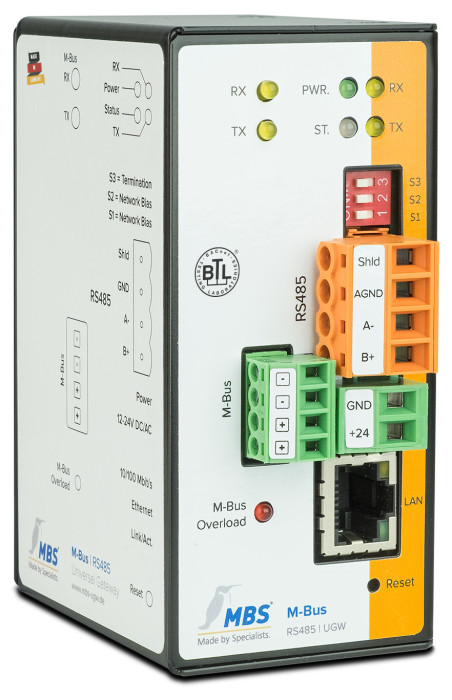

MBS X-Series [M-BUS] — RS-485

La passerelle universelle MBS X-Series [M-BUS] — RS-485 offre une solution flexible pour l'intégration de compteurs et capteurs M-Bus dans les architectures de supervision des bâtiments. Basée sur une plateforme évolutive, elle permet de débloquer de nouvelles fonctionnalités sans remplacement matériel, réduisant ainsi le coût total de possession. L'adaptateur M-Bus matériel intégré élimine le besoin d'un coupleur de bus externe, simplifiant le câblage et accélérant l'intégration.

Cette passerelle se distingue par sa fonction de scan automatique des compteurs M-Bus : après détection, la configuration peut être générée automatiquement via l'interface web intégrée. Les configurations BACnet, PROFINET ou Modbus peuvent ensuite être créées à partir des points de données M-Bus identifiés. Le processeur ARM9 garantit des performances optimales pour traiter les données des applications centrales.

Caractéristiques principales

• Adaptateur matériel M-Bus intégré pour jusqu'à 30 charges standard (max. 1,5 mA)
• Interface RS-485 (COM1) avec bornier B+, A-, SGND et blindage
• Scan automatique M-Bus avec génération de configuration via interface web
• Ethernet 10/100 Mbit (RJ45) pour connexion réseau
• Certification BACnet selon DIN EN ISO 16484-5 révision 14 (organisme WSPCert)
• Certificat AMEV pour équipements BACnet certifiés
• Évolutivité de 25 à 2 500 points de données par mise à niveau logicielle
• Horloge temps réel avec batterie de secours
• Carte microSD jusqu'à 2 Go pour enregistrement des données (tendances)
• Processeur ARM9 pour performances maximales

Interface web et configuration

L'interface web intégrée simplifie considérablement la configuration et l'analyse. Elle permet d'accéder aux fonctions de scan M-Bus, de générer automatiquement les configurations des protocoles de communication, et d'activer les mises à niveau de points de données. La configuration des appareils devient ainsi plus rapide, réduisant les temps d'intégration sur site.

Connectivité et protocoles de communication

La passerelle supporte les principaux protocoles de communication de la domotique. Le pilote MQTT (Message Queue Telemetry Transport) transforme la passerelle en périphérique de périphérie (edge device), permettant la connexion aux services cloud et l'échange de données entre différentes structures réseau. Le pilote Sparkplug, basé sur MQTT, utilise un format de données binaire économique pour optimiser la bande passante et accélérer les transferts.

Grâce au protocole MQTT, la passerelle peut être paramétrée via un cloud, avec lancement automatique ou manuel de scans BACnet pour adresser les appareils existants sans interrompre la communication. Cette fonctionnalité facilite la gestion d'immeubles répartis en éliminant la nécessité d'une présence sur site.

Fiabilité et surveillance

La surveillance complète de toutes les fonctions est assurée par un chien de garde matériel et logiciel. Après une panne de courant, la passerelle redémarre automatiquement. L'absence de pièces en mouvement (ventilateurs) garantit une fiabilité élevée dans les environnements d'armoires électriques difficiles.

Spécifications techniques

• Port Ethernet : RJ45 10/100 Mbit
• Interface série : RS-485 (COM1) avec bornes B+, A-, SGND, blindage
• Commutateurs DIP : Bias (tension RS-485) et résistance de terminaison 120 ohms
• Convertisseur M-Bus intégré : jusqu'à 30 charges standard max. 1,5 mA, mode maître
• LED M-Bus : RX, TX, Overload
• LED système : Power, RX, TX, Status (multicolore), Link, 10/100
• Alimentation : +12 à +24 V DC ou 12 à 24 V AC
• Consommation : 3,1 à 5,7 W (selon charges M-Bus connectées)
• Dimensions : H 100 × L 48 × P 70 mm (support rail DIN inclus)
• Poids : 300 g
• Température de fonctionnement : 0 à 45 °C
• Humidité relative : 20 à 80 % (non condensée)
• Indice de protection : IP20
• Montage : rail DIN TS35 selon EN60715
• Certification : CE, certification BACnet WSPCert, certificat AMEV

Applications et évolutivité

La plateforme de produit modulaire permet une adaptation flexible aux besoins évolutifs. Le volume de points de données peut être étendu de 25 à 200, 500, 1 000 ou 2 500 points via activation logicielle. Les protocoles de communication nécessaires sont sélectionnés lors de la commande, assurant une configuration adaptée à chaque projet.

Compatible avec tous les fournisseurs de services cloud grâce à la définition libre du format des données MQTT, cette passerelle facilite les processus de transformation numérique dans l'automatisation des bâtiments : maintenance prédictive, gestion de l'énergie à l'échelle du groupe, et optimisation des processus pour une gestion immobilière plus sûre et plus efficace sur le plan énergétique.
