MBS X-Series [PROFINET] — RS-485

La passerelle universelle MBS X-Series [PROFINET] — RS-485 s'impose comme une solution flexible pour l'intégration de systèmes d'automatisation dans les environnements BACnet et PROFINET. Basée sur une plateforme évolutive, elle offre la possibilité d'adapter sa capacité en points de données selon l'évolution des besoins du projet, réduisant ainsi le coût total de possession. L'adaptateur matériel PROFINET intégré élimine le besoin de coupleur externe et accélère la mise en service grâce à l'autoconfiguration.

Architecture et performances

• Processeur ARM9 garantissant des performances maximales pour le traitement de données centralisées
• Capacité évolutive de 25 à 2500 points de données, activation via interface web
• Zone mémoire de 1007 octets de données de processus
• Horloge temps réel intégrée avec batterie de secours
• Carte mémoire optionnelle jusqu'à 2 Go pour l'enregistrement de données de tendance

Protocoles et communication

• PROFINET version 2.3.5 certifiée (RT, IRT)
• Communication S7-CPU avec PROFINET (compatibilité Siemens S7-1200, S7-1500, S7-300)
• Certification BACnet selon DIN EN ISO 16484-5 révision 14 (organisme WSPCert)
• Certification AMEV pour équipements BACnet
• Support MQTT pour connectivité cloud et communication IoT
• Pilote Sparkplug pour interopérabilité IoT et format de données binaire optimisé

Connectivité réseau

• Port Ethernet RJ45 10/100 Mbit
• Deux ports PROFINET version 2.3 RT/IRT avec LED Activity et Link
• LED multifonctions : Link, 10/100, RX, TX, Power, Status multicolore
• LED PROFINET : Maintenance, Ready, System Error, Bus Error

Interface série RS-485

• Port COM1 RS-485 avec bornes B+, A-, SGND et Shld (blindage connecté à PE)
• Commutateurs DIP pour configuration Bias (tension RS-485) et résistance de terminaison 120 ohms
• Connexion rapide aux protocoles de communication série

Alimentation et caractéristiques mécaniques

• Alimentation V+ : +12 à +24 V DC ou 12 à 24 V AC
• Consommation : 2,9 W
• LED Power indiquant la connexion à la tension d'alimentation

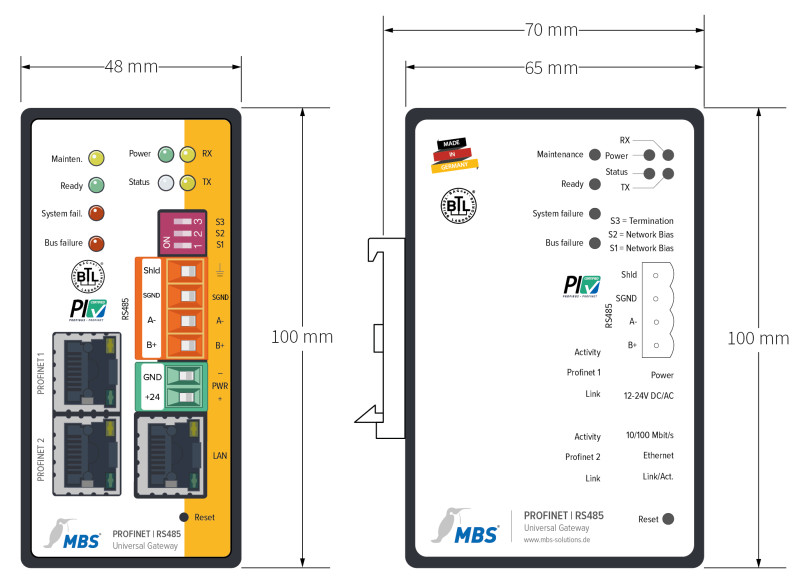

• Dimensions : 100 × 48 × 70 mm (H × L × P), support rail DIN inclus
• Poids : 300 g
• Montage : rail DIN TS35 selon EN60715
• Boîtier métallique robuste pour environnements d'armoires électriques

Configuration et supervision

• Serveur web intégré pour configuration et analyse
• Interface web simplifiée pour activation des points de données et mise à niveau
• Autoconfiguration PROFINET
• Support WebServices pour paramétrage à distance
• Surveillance permanente via chien de garde matériel et logiciel
• Redémarrage automatique après coupure électrique

Environnement et certifications

• Température de fonctionnement : 0 à 45 °C (32 à 113 °F)
• Humidité relative : 20 à 80 % (non condensée)
• Indice de protection : IP20
• Certification CE
• Fabriqué en Allemagne, gestion qualité ISO 9001

Cloud et périphérie (Edge)

• Pilote MQTT transformant la passerelle en périphérique Edge
• Compatibilité avec tous les services de cloud computing
• Paramétrage et scan BACnet à distance via MQTT
• Format de données librement configurable pour indépendance vis-à-vis des fournisseurs cloud
• Support maintenance prédictive et gestion énergétique centralisée

La MBS X-Series [PROFINET] — RS-485 (réf. 11-0055) se positionne comme une passerelle universelle évolutive, conçue pour réduire les temps d'arrêt et les coûts d'intégration dans les projets d'automatisation de bâtiments multi-protocoles.
