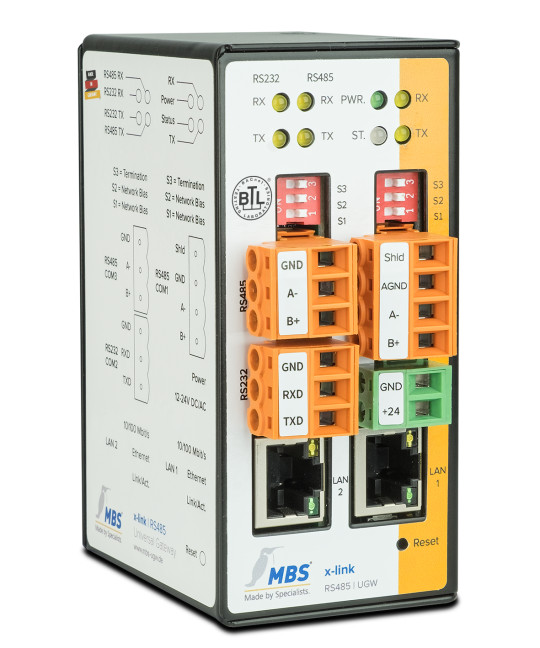

MBS X-Series [x-link] — 2xLAN, 2xRS232, 1xRS485

Passerelle universelle x-link avec double zone IP pour l'automatisation des bâtiments

La passerelle universelle MBS X-Series [x-link] référence 11-0086 offre une solution de routage et de conversion de protocoles pour l'automatisation des bâtiments. Équipée de 2 ports réseau, elle permet de connecter deux zones IP distinctes, facilitant ainsi l'intégration de systèmes répartis sur différents segments de réseau. Cette passerelle assure la conversion entre protocoles série et réseau avec ses 2 ports RS232 et son port RS485, permettant la communication entre équipements utilisant des protocoles de communication différents.

Plateforme évolutive et gestion centralisée

Le modèle x-link dispose d'une interface web intégrée pour la configuration et l'analyse, simplifiant considérablement la mise en service et la gestion à distance. La passerelle est livrée avec 25 points de données et peut être mise à niveau jusqu'à 2 500 points de données via activation logicielle, offrant une évolutivité sans remplacement matériel. Cette architecture évolutive permet de réduire le coût total de possession en s'adaptant aux besoins croissants sans nécessiter l'achat d'une nouvelle passerelle.

L'horloge en temps réel intégrée avec batterie de secours garantit la précision temporelle même en cas de coupure d'alimentation. Une carte microSD jusqu'à 2 Go permet l'enregistrement local des données de tendances et journaux d'événements.

Certification BACnet et compatibilité protocoles

La passerelle universelle x-link a reçu la certification BACnet délivrée par l'organisme de certification indépendant WSPCert selon la norme DIN EN ISO 16484-5 révision 14, ainsi que le certificat AMEV pour les équipements BACnet certifiés. Elle supporte les principaux protocoles de communication de l'automatisation des bâtiments, permettant une intégration flexible dans les architectures existantes.

Connectivité Cloud et MQTT

Le pilote MQTT (Message Queue Telemetry Transport) intégré transforme la passerelle en véritable périphérique de périphérie (edge device), permettant la connexion aux services Cloud. La passerelle supporte le pilote Sparkplug, qui exploite MQTT pour l'Internet des objets avec un format de données binaire économique en bande passante. Cette compatibilité avec tous les fournisseurs de services Cloud permet la mise en œuvre de fonctionnalités avancées telles que la maintenance prédictive ou la gestion énergétique centralisée.

Le paramétrage via Cloud permet la configuration à distance, le scan automatique ou manuel des équipements BACnet, et le transfert automatique des résultats vers le Cloud sans interruption de communication, éliminant la nécessité de présence sur site pour la configuration.

Support BACnet/SC et IP500

La passerelle x-link prend en charge le couplage à la transmission sans fil via IP500, norme radio indépendante des fabricants offrant cryptage de bout en bout. Grâce à ses deux ports réseau, elle peut établir un cryptage de bout en bout entre BACnet/SC et IP500, assurant la transmission sécurisée des données dans l'automatisation des bâtiments.

Conception robuste et fiabilité

Le boîtier métallique robuste est conçu pour une utilisation dans les environnements difficiles des armoires électriques. L'absence de pièces en mouvement (ventilateurs) et la surveillance par chien de garde matériel et logiciel garantissent une fiabilité élevée. Après une coupure d'alimentation, la passerelle redémarre automatiquement, assurant la continuité de service.

Le processeur ARM9 offre des performances élevées pour le traitement des données dans toutes les applications centrales de l'automatisation des bâtiments.

Architecture matérielle

• 2 ports réseau Ethernet pour zones IP séparées
• 2 ports RS232 pour communication série
• 1 port RS485 pour bus série
• Horloge temps réel avec batterie de secours
• Emplacement carte microSD (jusqu'à 2 Go)
• Processeur ARM9
• Boîtier métallique robuste
• Fabrication allemande (Made in Germany)

Certifications et conformité

• Certification BACnet WSPCert (DIN EN ISO 16484-5 révision 14)
• Certificat AMEV pour équipements BACnet
• Marquages CE, UKCA, UKNI
• Conformité RoHS
