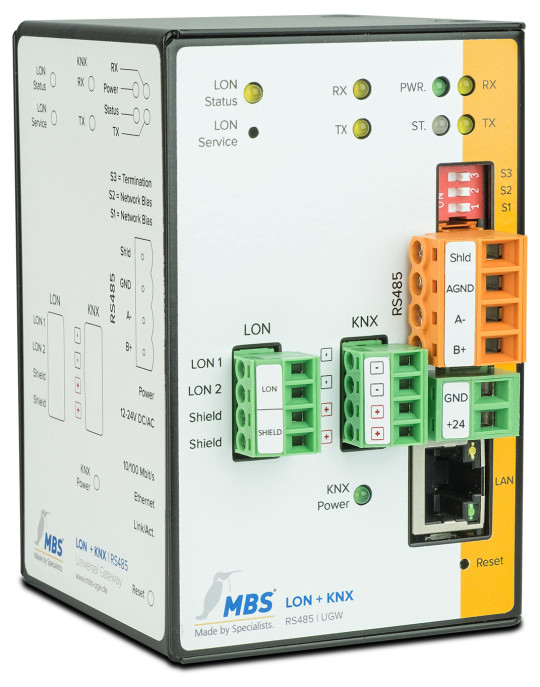

MBS X-Series [KNX + LON] — RS-485

La passerelle universelle MBS X-Series [KNX + LON] — RS-485 offre une solution d'interconnexion évolutive pour l'automatisation des bâtiments, combinant des interfaces KNX et LON intégrées avec une communication RS-485. Conçue sur une plateforme modulaire, cette passerelle se distingue par sa capacité d'adaptation aux besoins évolutifs des installations, permettant de débloquer de nouvelles fonctionnalités sans remplacement matériel. L'interface web intégrée facilite la configuration, l'analyse et la mise à niveau du système, réduisant les temps d'intégration et les coûts d'exploitation à long terme. Fabrication allemande selon les standards de qualité ISO 9001.

Architecture matérielle et interfaces de communication

• Interface Ethernet RJ45 10/100 Mbit pour la connectivité réseau
• Port RS-485 avec bornes B+ (non inversée) et A- (inversée), blindage connecté à PE
• Interface KNX intégrée avec bornes + et -, consommation de courant de bus de 7 mA maximum (moyenne 4 mA)
• Interface LON TP/FT-10 avec deux bornes LON et blindage
• Processeur ARM9 pour des performances élevées dans les applications centrales
• Port Ethernet 10/100 Mbit avec LED de liaison et indicateur de vitesse

Évolutivité et gestion des points de données

• Configuration de base avec 25 points de données (référence 11-0065)
• Évolution possible jusqu'à 200 DP (réf. 13-0002), 500 DP (réf. 13-0003), 1000 DP (réf. 13-0004) ou 2500 DP (réf. 13-0005)
• Activation des niveaux de points de données via l'interface web
• Mise à niveau à tout moment sans remplacement matériel
• Carte microSD jusqu'à 2 Go pour l'enregistrement des données d'historique

Configuration et supervision via interface web

• Interface web intégrée pour la configuration, l'analyse et la supervision
• Configuration simplifiée des appareils et mise en service accélérée
• Accès aux fonctions de mise à niveau et d'activation des points de données
• Horloge en temps réel intégrée avec batterie de secours
• Enregistrement des données d'historique sur carte microSD

Connectivité IoT et communication Cloud

• Pilote MQTT (Message Queue Telemetry Transport) pour la communication Cloud
• Compatibilité avec tous les fournisseurs de services Cloud
• Format de données librement paramétrable via MQTT
• Pilote Sparkplug pour l'interopérabilité IoT
• Connexion automatique au Cloud et scan BACnet automatique ou manuel
• Configuration et paramétrage à distance sans présence sur site
• Format de données binaire économique pour optimiser la bande passante

Certifications et conformité BACnet

• Certificat BACnet délivré par l'organisme indépendant WSPCert
• Certification selon la norme DIN EN ISO 16484-5, révision 14 du protocole BACnet
• Certificat AMEV pour les équipements BACnet certifiés
• Conformité CE
• Fabrication certifiée ISO 9001

Alimentation et indicateurs visuels

• Alimentation : +12 à +24V DC ou 12 à 24V AC sur bornes V+ et V-
• Consommation électrique : 2,4 watts
• LED Power : s'allume lorsque l'appareil est alimenté
• LED RX : clignote lors de la réception de données
• LED TX : clignote lors de l'envoi de données
• LED Status : LED d'état multicolore
• LED LON Status : signale l'état du nœud de l'interface (flash, clignotant, allumé ou éteint selon l'état)
• LED KNX Rx, KNX Tx et KNX Power pour la supervision de l'interface KNX

Configuration RS-485 et commutation

• Commutateur DIP pour la résistance de terminaison 120 ohms
• Commutateur DIP pour la polarisation (Bias) RS-485
• Bornes SGND pour la connexion à la masse
• Blindage (Shld) connecté au conducteur de protection (PE)

Boîtier et conditions environnementales

• Boîtier métallique robuste pour environnements d'armoires électriques exigeants
• Montage sur rail DIN TS35 selon EN60715 (support inclus)
• Dimensions : 100 mm (H) × 65 mm (L) × 70 mm (P)
• Poids : 400 grammes
• Indice de protection : IP20
• Température ambiante de fonctionnement : 0 à 45°C (32 à 113°F)
• Humidité relative ambiante : 20 à 80 % sans condensation

Fiabilité et maintenance

• Absence de pièces mécaniques mobiles (ventilateurs ou autres)
• Surveillance de toutes les fonctions avec chien de garde matériel et logiciel
• Redémarrage automatique après une coupure d'alimentation
• Bouton-poussoir de service LON intégré
• Mise en service sur site disponible en option

Prérequis d'installation

• Alimentation KNX requise pour les connexions EIB sur site
• Configuration obligatoire de la passerelle avant la mise en service
