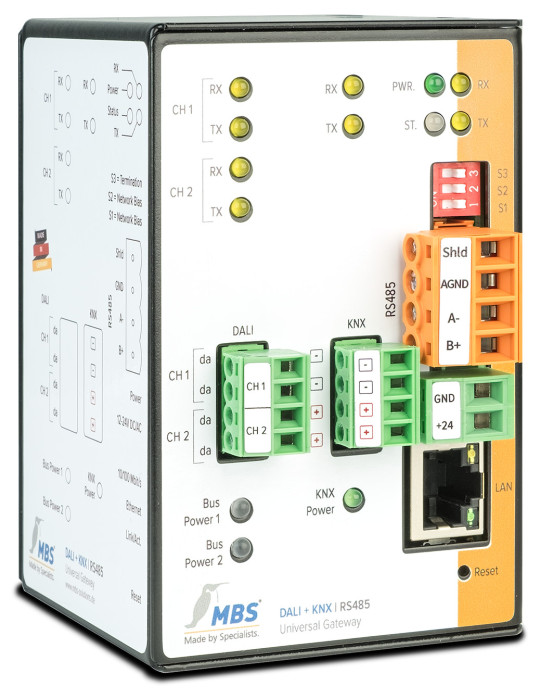

MBS X-Series [KNX + DALI] — RS-485

La passerelle universelle MBS X-Series [KNX + DALI] — RS-485 (réf. 11-0064) apporte flexibilité et évolutivité aux projets de gestion technique du bâtiment. Basée sur une plateforme modulaire et évolutive, elle intègre directement les adaptateurs matériels de protocole KNX et DALI, éliminant le besoin de coupleur externe et réduisant les coûts de câblage. Cette architecture réduit le coût total de possession en permettant l'activation de nouvelles fonctionnalités sans remplacement matériel.

Architecture matérielle et évolutivité

La passerelle intègre un processeur ARM9 haute performance pour le traitement centralisé des données. Elle est livrée avec 25 points de données activés par défaut, extensibles par simple activation logicielle via l'interface web jusqu'à 200, 500, 1000 ou 2500 points de données selon les besoins du projet. Cette mise à niveau s'effectue à tout moment sans intervention matérielle, garantissant l'adaptabilité à l'évolution des installations.

Connectivité et interfaces de communication

• Port LAN RJ45 10/100 Mbit Ethernet
• Port RS-485 avec ligne B+ (non inversée), A- (inversée), masse et blindage
• Commutateurs DIP pour réglage de la polarisation (Bias) et résistance de terminaison 120 ohms
• Connexion KNX intégrée (+ et -) avec LED de réception, transmission et alimentation
• 2 canaux DALI : canal 1 (1A-2A), canal 2 (1B-2B), avec LED RX et TX par canal
• Consommation du bus KNX : 7 mA maximum, moyenne 4 mA

Interface web et configuration

L'interface web intégrée simplifie la configuration et l'analyse des appareils, réduisant considérablement les temps de mise en service. Elle permet de gérer les points de données, d'activer les mises à niveau, de configurer les protocoles de communication et d'effectuer la maintenance à distance sans redémarrage de la passerelle.

Horloge temps réel et enregistrement de données

La passerelle intègre une horloge temps réel (RTC) avec batterie de secours pour le maintien de l'heure lors des coupures d'alimentation. Un emplacement carte microSD accepte des cartes jusqu'à 2 Go pour l'enregistrement des journaux de tendances et la sauvegarde des données de fonctionnement.

Fiabilité et redémarrage automatique

Le boîtier métallique robuste sans pièces mobiles (ni ventilateur ni composant rotatif) assure une longue durée de vie dans les environnements d'armoires électriques difficiles. Un chien de garde matériel et logiciel surveille toutes les fonctions critiques. La passerelle redémarre automatiquement après une coupure de courant, garantissant la continuité de service sans intervention manuelle.

Compatibilité cloud et protocole MQTT

La passerelle intègre le pilote MQTT (Message Queue Telemetry Transport) et le pilote Sparkplug pour la communication en cloud, transformant l'appareil en périphérique Edge pour l'Internet des objets. Cette compatibilité avec tous les fournisseurs de services cloud permet la maintenance prédictive, la gestion d'énergie à l'échelle du groupe et la configuration à distance. Le format de données binaire économique de Sparkplug réduit la bande passante et accélère les transferts.

LED de diagnostic et supervision

• LED Power : indique l'alimentation correcte de l'appareil
• LED Link : signale la connexion LAN active
• LED 10/100 : indique la vitesse de connexion Ethernet
• LED RX : clignote lors de la réception de données
• LED TX : clignote lors de l'émission de données
• LED Status : LED d'état multicolore pour le diagnostic général
• LED DALI RX/TX : par canal (1 et 2) pour la supervision des trames DALI
• LED KNX Rx, Tx et Power : supervision de la communication et de l'alimentation KNX

Caractéristiques électriques et environnementales

• Alimentation : 12 à 24 V DC ou 12 à 24 V AC
• Consommation électrique : 2,4 W
• Température de fonctionnement : 0 à 45 °C
• Humidité relative : 20 à 80 % (non condensée)
• Indice de protection : IP20
• Dimensions : 100 mm (H) × 65 mm (L) × 70 mm (P)
• Poids : 400 g
• Montage : rail DIN TS35 selon EN 60715 (support inclus)
• Certifications : CE, certification BACnet selon DIN EN ISO 16484-5 révision 14 (WSPCert), certificat AMEV pour équipements BACnet

Fabrication et qualité

Fabriquée en Allemagne par MBS GmbH, la passerelle bénéficie d'un système de gestion de la qualité certifié ISO 9001. Le fabricant dispose d'un laboratoire d'essai accrédité DAkkS depuis 2012, également qualifié pour les tests DALI, garantissant la conformité et la fiabilité du produit.
