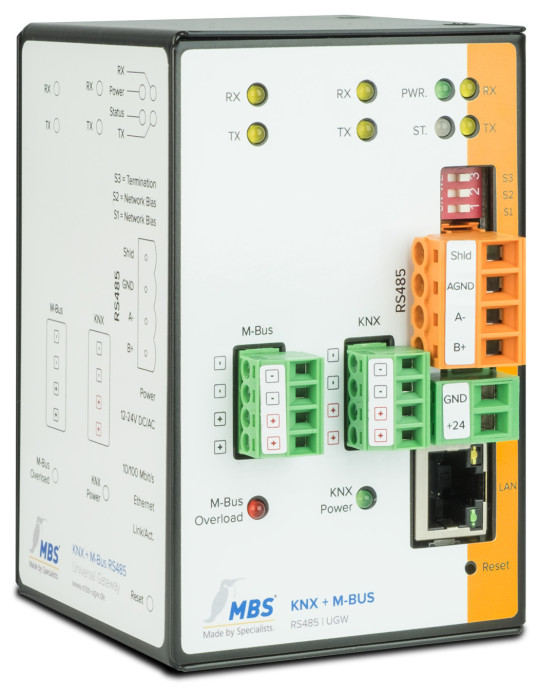

MBS X-Series [M-BUS + KNX] — RS-485

La passerelle universelle MBS X-Series [M-BUS + KNX] — RS-485 (réf. 11-0057) interconnecte les réseaux KNX et M-Bus pour l'automatisation des bâtiments tertiaires. Basée sur une plateforme modulaire évolutive, elle intègre un adaptateur matériel de protocole KNX + M-Bus et un convertisseur de niveau M-Bus natif, éliminant le besoin de coupleurs externes et réduisant les coûts de câblage. Cette architecture permet une mise en service rapide et une réduction significative du coût total de possession grâce à sa capacité d'évolution logicielle sans remplacement matériel.

Intégration KNX et M-Bus sur RS-485

Le modèle 11-0057 dispose d'une interface RS-485 (bornes B+, A-, SGND) pour la communication série, avec commutateurs DIP intégrés permettant l'activation du bias et de la résistance de terminaison 120 ohms. Le convertisseur de niveau M-Bus intégré supporte jusqu'à 30 charges standard M-Bus (1,5 mA max.) en mode maître. Côté KNX, la passerelle se connecte via bornier KNX standard avec une consommation maximale de 7 mA sur le bus (moyenne 4 mA). Des LED dédiées visualisent l'activité de transmission et réception sur chaque protocole ainsi que l'état de surcharge M-Bus.

Capacité évolutive de 25 à 2500 points de données

La passerelle est livrée avec une licence de 25 points de données (DP) et peut être mise à niveau par activation logicielle via l'interface web vers 200, 500, 1000 ou 2500 DP (références 13-0002 à 13-0005). Cette évolutivité permet d'adapter la capacité de traitement aux besoins réels du projet sans intervention matérielle ni interruption de service.

Interface web et configuration simplifiée

Une interface web intégrée offre la configuration complète de la passerelle, l'analyse en temps réel et l'activation des licences de points de données. La fonction autoconfig avec scan M-Bus automatise la découverte des appareils et l'adressage des points de données, réduisant significativement le temps d'intégration. L'horloge temps réel avec batterie de secours et la carte microSD (jusqu'à 2 Go) permettent l'enregistrement des journaux de tendances et la datation précise des événements.

Architecture processeur et fiabilité opérationnelle

Équipée d'un processeur ARM9, la passerelle offre la puissance de calcul nécessaire au traitement simultané des flux de données KNX et M-Bus. Le boîtier métallique pour rail DIN TS35 (100 × 65 × 70 mm, 400 g) garantit une protection IP20 dans les environnements d'armoires électriques. L'absence de pièces mobiles (ventilateurs) et la double surveillance par chiens de garde matériel et logiciel assurent une fiabilité élevée. Après coupure secteur, la passerelle redémarre automatiquement.

Connectivité réseau Ethernet

Le port Ethernet RJ45 10/100 Mbit permet l'intégration dans les infrastructures LAN existantes. Des LED Link et 10/100 indiquent respectivement la présence d'une connexion et la vitesse négociée. La passerelle prend en charge les protocoles BACnet (certifié DIN EN ISO 16484-5 révision 14), Modbus et MQTT, permettant l'intégration dans des architectures cloud (IoT, edge computing) et la compatibilité avec tous les fournisseurs de services cloud.

Protocoles MQTT et Sparkplug pour l'IoT

Le pilote MQTT (Message Queue Telemetry Transport) transforme la passerelle en dispositif edge, permettant le paramétrage distant via cloud, le scan automatique BACnet et la remontée des données sans interruption de communication. Le pilote Sparkplug, surcouche MQTT optimisée pour l'IIoT, définit un format de données binaire économe en bande passante et gère la communication via une instance centrale SCADA/IIoT primaire. Ces fonctionnalités facilitent la maintenance prédictive et la gestion énergétique multi-sites.

Certifications et standards

La passerelle universelle X-Series est certifiée BACnet par WSPCert selon la norme DIN EN ISO 16484-5 et conforme AMEV pour les équipements BACnet certifiés. Marquage CE et fabrication en Allemagne selon ISO 9001.

Caractéristiques techniques

• Interface série : RS-485 (B+, A-, SGND) avec commutateurs DIP bias et terminaison 120 Ω
• Convertisseur M-Bus intégré : jusqu'à 30 charges standard (1,5 mA max.), mode maître
• Connexion KNX : bornier standard, consommation 7 mA max. (moyenne 4 mA)
• Ethernet : RJ45 10/100 Mbit
• Points de données : 25 DP (extensible à 200, 500, 1000, 2500 DP)
• Processeur : ARM9
• Horloge temps réel : batterie de secours intégrée
• Stockage : carte microSD jusqu'à 2 Go (journaux de tendances)
• LED : Power, TX, RX, Status multicolore, KNX Rx/Tx/Power, MBus Rx/Tx/Overload, Link, 10/100
• Alimentation : 12-24 V DC ou 12-24 V AC, consommation 2,4 W
• Montage : rail DIN TS35 selon EN60715
• Dimensions : 100 × 65 × 70 mm (H × L × P), 400 g
• Température de fonctionnement : 0 à 45 °C
• Humidité relative : 20 à 80 % (non condensée)
• Indice de protection : IP20
• Certifications : BACnet WSPCert (DIN EN ISO 16484-5 rév. 14), AMEV, CE, ISO 9001

Protocoles et services supportés

• Protocoles : KNX, M-Bus, BACnet, Modbus, MQTT, Sparkplug
• Interface web : configuration, analyse en temps réel, activation licences
• Autoconfig : scan M-Bus automatique avec détection appareils et points de données
• Services cloud : compatibilité tous fournisseurs, edge computing
• Fichiers disponibles : EDS/GSD, PICS, firmware
