MBS X-Series [PROFINET + CAN] — RS-485

La passerelle MBS X-Series [PROFINET + CAN] — RS-485 offre une solution d'interconnexion évolutive pour l'automatisation des bâtiments et les environnements industriels. Fondée sur une architecture matérielle modulaire, elle intègre directement un adaptateur PROFINET version 2.3.5 certifié et un port CAN, éliminant le besoin de coupleurs externes et réduisant les coûts de câblage. Cette passerelle permet de relier des équipements série Modbus RS-485 à des réseaux PROFINET et CAN, tout en offrant une connectivité Ethernet 10/100 Mbit et des fonctionnalités MQTT pour l'intégration cloud et l'IoT industriel.

Performances et capacité évolutive

La passerelle est livrée avec une capacité de base de 25 points de données, évolutive jusqu'à 2500 points par simple activation logicielle via l'interface web intégrée. Cette architecture permet d'adapter progressivement la capacité du système aux besoins réels, sans remplacement matériel. Le processeur ARM9 garantit des performances élevées pour le traitement des données de toutes les applications d'automatisation centralisées. La mémoire de processus PROFINET offre 1007 octets de données disponibles.

Interface RS-485 Modbus RTU

Le port COM1 RS-485 équipe cette passerelle d'une connectivité série robuste pour les réseaux Modbus RTU. Les bornes B+ (entrée non inversée), A- (entrée inversée), SGND (masse) et Shld (blindage relié à PE) assurent un câblage industriel fiable. Deux commutateurs DIP permettent d'activer la polarisation de ligne (Bias) et la résistance de terminaison de 120 ohms selon la topologie du réseau.

Connectivité PROFINET et CAN

L'adaptateur PROFINET intégré supporte la version 2.3.5 certifiée du protocole, avec communication temps réel (RT) et isochrone temps réel (IRT). Deux ports RJ45 PROFINET offrent chacun des indicateurs de liaison (Link) et d'activité (Activity). Les LEDs frontales signalent l'état de maintenance, la configuration, le mode Ready, ainsi que les erreurs système et bus. Le port CAN dispose de connecteurs CAN-H, CAN-L, GND et Shld, avec LEDs d'alimentation et de données.

Configuration et supervision web

L'interface web intégrée simplifie la configuration complète de la passerelle, l'activation de points de données supplémentaires, et la gestion des protocoles de communication. Elle offre également des fonctions d'analyse en temps réel. L'horloge temps réel avec batterie de secours et le support de carte microSD jusqu'à 2 Go permettent l'enregistrement de données historiques et de journaux de tendances. La fonction d'autoconfiguration et le scan automatique BACnet accélèrent la mise en service.

Protocoles de communication IoT

La passerelle intègre un pilote MQTT (Message Queue Telemetry Transport) qui transforme l'équipement en périphérique edge computing. Cette fonctionnalité permet la connexion à tous les services cloud computing du marché, avec format de données configurable librement. Le support du protocole Sparkplug, extension de MQTT dédiée à l'IoT industriel, optimise la bande passante grâce à un format binaire compact et centralise la gestion via une instance SCADA/IIoT primaire. Ces capacités autorisent le paramétrage distant, le scan automatique des équipements BACnet, et la remontée de données vers le cloud sans interruption de communication.

Fiabilité et robustesse

Le boîtier métallique sans ventilateur ni pièces mobiles assure une durabilité élevée dans les armoires électriques industrielles. Un système de surveillance complet combine chien de garde matériel et logiciel pour détecter tout dysfonctionnement. Après une coupure secteur, la passerelle redémarre automatiquement sans intervention. Le montage sur rail DIN TS35 (EN60715) facilite l'installation en armoire.

Caractéristiques techniques

• Alimentation : +12 à +24 V DC ou 12 à 24 V AC
• Consommation électrique : 3,4 watts
• Ethernet : 10/100 Mbit, port RJ45 avec LEDs Link et 10/100
• Interface série : RS-485 Modbus RTU (B+, A-, SGND, Shld)
• PROFINET : version 2.3.5 certifiée, RT/IRT, 2 ports RJ45
• CAN : port CAN-H/CAN-L avec LEDs Power et Data
• Points de données : 25 (évolutif jusqu'à 2500)
• Mémoire PROFINET : 1007 octets de données de processus
• Horloge temps réel avec batterie de secours
• Carte microSD : jusqu'à 2 Go
• LEDs : Power, RX, TX, Status (multicolore), indicateurs PROFINET et CAN
• Température de fonctionnement : 0 à +45 °C
• Humidité relative : 20 à 80 % (non condensée)
• Indice de protection : IP20

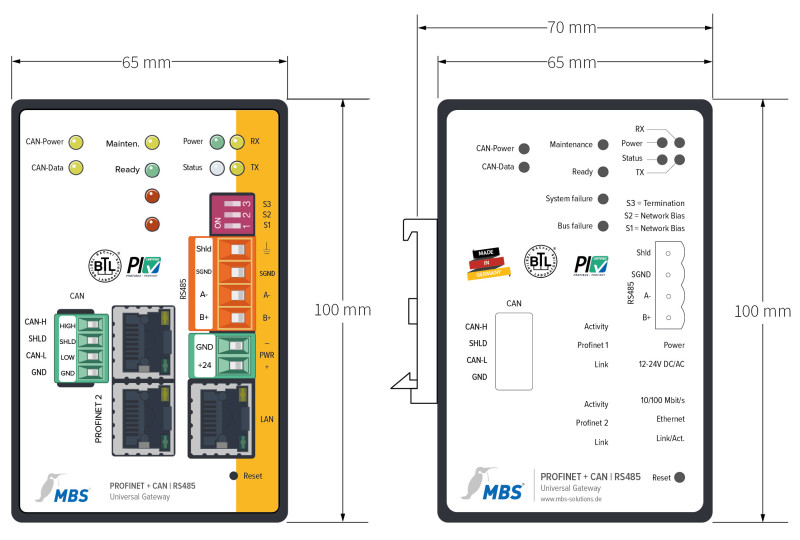

• Dimensions : 100 × 65 × 70 mm (H × L × P)
• Poids : 400 grammes
• Montage : rail DIN TS35 (support inclus)
• Certification : CE, ISO 9001

Application et mise en service

Cette passerelle répond aux besoins d'intégration de systèmes multi-protocoles dans l'automatisation des bâtiments tertiaires et industriels. Elle permet la connexion d'équipements série Modbus à des architectures PROFINET et CAN, tout en offrant une passerelle vers les plateformes cloud via MQTT. La configuration préalable est nécessaire avant la mise en service. MBS propose un service de mise en service sur site en option.
