MBS X-Series [PROFINET + CAN] — RS-232

La passerelle universelle MBS X-Series [PROFINET + CAN] — RS-232 (référence 11-0081) offre une solution d'intégration pour l'automatisation des bâtiments. Basée sur une plateforme modulaire évolutive, elle permet de relier différents protocoles de communication sans nécessiter de remplacement matériel lors d'évolutions futures. L'adaptateur matériel PROFINET + CAN intégré élimine le besoin d'un coupleur de bus externe, réduisant ainsi les coûts de câblage et simplifiant la mise en œuvre.

Cette passerelle intègre une interface RS-232 (COM1) avec lignes TxD, RxD et SGND pour la communication série. Elle est livrée en configuration standard avec 25 points de données, extensibles jusqu'à 2500 points par activation logicielle via l'interface web embarquée. Cette évolutivité permet d'adapter la capacité de traitement aux besoins réels du projet sans intervention matérielle.

Plateforme matérielle et connectivité

• Processeur ARM9 pour le traitement des applications centrales
• Port Ethernet RJ45 10/100 Mbit avec LED Link et 10/100 pour indication de vitesse
• Interface RS-232 (COM1) : TxD, RxD, SGND, Shld (blindage relié à PE)
• Interfaces PROFINET (2 ports) version 2.3 RT/IRT certifiée, avec LED Activity et Link
• Interface CAN avec LED Power et Data (CAN-H, CAN-L, SHLD, GND)
• LED de diagnostic système : Power, RX, TX, Status multicolore

Protocoles et intégration réseau

• Certification BACnet selon DIN EN ISO 16484-5 révision 14 par l'organisme indépendant WSPCert
• Certificat AMEV pour équipements BACnet certifiés selon DIN EN ISO 16484-5
• Protocole MQTT (Message Queue Telemetry Transport) pour connectivité cloud
• Pilote Sparkplug pour communication Internet des objets (IoT) et interopérabilité
• Zone de mémoire de 1007 octets de données de processus
• Fonction d'autoconfiguration et scan BACnet automatique ou manuel

Configuration et maintenance

• Interface web intégrée pour configuration, analyse et activation de points de données supplémentaires
• Horloge temps réel avec batterie de secours
• Carte microSD jusqu'à 2 Go pour enregistrement des données (journal des tendances)
• Compatible avec tous les fournisseurs de services cloud grâce au format de données librement paramétrable
• Paramétrage MQTT via cloud avec configuration et définition de points de données à distance
• Redémarrage automatique après coupure de courant

Fiabilité et robustesse

• Boîtier métallique robuste pour environnement d'armoire électrique
• Conception sans pièces mobiles (pas de ventilateur)
• Surveillance par chien de garde matériel et logiciel
• Montage sur rail DIN TS35 selon EN60715
• Indice de protection IP20

Architecture périphérique de périphérie (Edge Device)

La passerelle MBS X-Series évolue au-delà d'une simple interface de communication pour devenir un véritable périphérique de périphérie. Elle permet aux systèmes d'automatisation de bâtiments d'accéder au réseau d'un fournisseur de services et d'échanger des paquets de données entre différentes structures réseau. Le protocole MQTT autorise le paramétrage à distance, l'adressage automatique des équipements existants et le transfert des résultats vers le cloud sans interruption de la communication en cours. Cette architecture facilite la gestion d'immeubles répartis géographiquement en éliminant la nécessité d'une intervention physique sur site.

Caractéristiques électriques et environnementales

• Alimentation : +12 à +24V DC ou 12 à 24V AC
• Consommation électrique : 3,4 watts
• Température ambiante de fonctionnement : 0 à 45°C (32 à 113°F)
• Humidité ambiante : 20 à 80 % d'humidité relative, non condensée

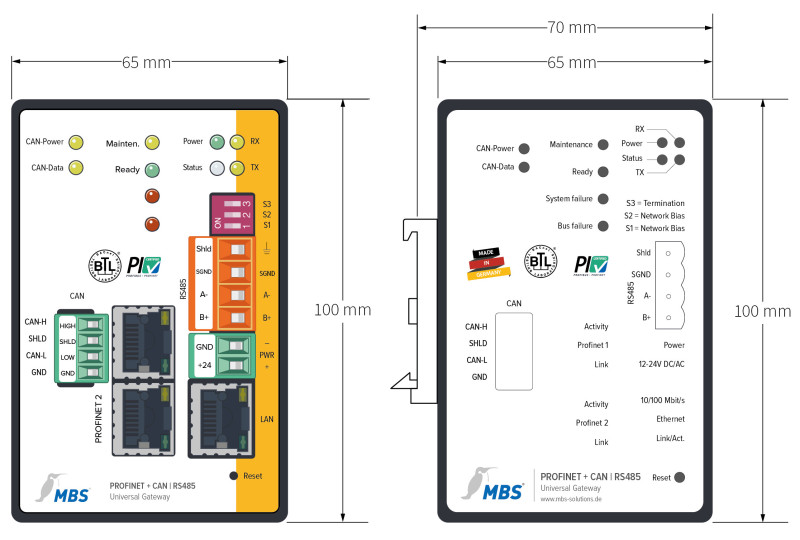

• Dimensions : 100 mm (H) × 65 mm (L) × 70 mm (P), support rail DIN inclus
• Poids : 400 grammes
• Certification CE

Fabriquée en Allemagne par MBS GmbH, cette passerelle bénéficie d'une gestion qualité certifiée ISO 9001 et d'un support par un laboratoire d'essai accrédité DAkkS depuis 2012.
