MBS X-Series [PROFINET + DALI] — RS-485

La passerelle universelle MBS X-Series [PROFINET + DALI] avec interface RS-485 (référence 11-0063) intègre un adaptateur matériel PROFINET certifié version 2.3.5 et un double canal DALI pour l'éclairage. Cette solution évolutive permet de connecter jusqu'à 2 500 points de données et s'appuie sur une plateforme flexible qui réduit le coût total de possession grâce à des mises à niveau logicielles sans remplacement matériel. Fabriquée en Allemagne, elle répond aux exigences des installations d'automatisation des bâtiments nécessitant une intégration PROFINET avec gestion DALI et communication série RS-485.

Adaptateur PROFINET certifié version 2.3.5

• Certification PROFINET version 2.3.5 RT et IRT
• Zone de mémoire de 1 007 octets de données de processus
• Communication directe avec les automates S7-1200, S7-1500 et S7-300 équipés de CPU PROFINET ou modules de communication PROFINET
• Deux ports PROFINET RJ45 10/100 Mbit Ethernet
• Intégration sans coupleur de bus externe pour réduire les coûts de câblage
• LED de diagnostic : Maintenance, Ready, System Error, Bus Error, Activity et Link sur les deux ports

Double canal DALI avec fonction Autoconfig

• Deux canaux DALI intégrés conformes au standard DALI-V2
• 64 appareillages d'éclairage maximum par canal (128 au total)
• 16 groupes et 16 scènes par canal
• Fonction de balayage automatique (Autoconfig) pour la détection et l'adressage des appareillages
• LED de diagnostic RX et TX par canal
• Connecteurs : Channel 1 (1A-2A) et Channel 2 (1B-2B)

Interface série RS-485 Modbus

• Port COM1 RS-485 sur borniers à vis
• Connexions : B+ (entrée non inversée), A- (entrée inversée), SGND (masse), Shld (blindage relié à PE)
• Commutateurs DIP pour tension de polarisation (Bias) et résistance de terminaison 120 ohms
• Connexion rapide aux équipements et protocoles de communication série

Architecture évolutive et plateforme universelle

• Évolutivité de 25 à 2 500 points de données par activation logicielle via l'interface web
• Configuration initiale : 25 points de données (réf. 11-0063)
• Extensions disponibles : 200 DP (réf. 13-0002), 500 DP (réf. 13-0003), 1 000 DP (réf. 13-0004), 2 500 DP (réf. 13-0005)
• Ajout de protocoles de communication supplémentaires sans changement matériel
• Mise à niveau possible à tout moment pour s'adapter aux besoins futurs

Processeur ARM9 et connectivité réseau

• Processeur ARM9 pour traitement performant des données
• Port Ethernet RJ45 10/100 Mbit avec LED Link et 10/100 (vitesse de connexion)
• Support des protocoles BACnet (certifié DIN EN ISO 16484-5 révision 14, certificat WSPCert et AMEV), MQTT et Sparkplug pour le cloud computing
• Compatible avec tous les fournisseurs de services cloud (Azure, AWS, Google Cloud, etc.)
• Fonctionnement en périphérique Edge pour l'Internet des objets (IoT)
• Support IPv4 et IPv6

Interface web de configuration et supervision

• Interface web intégrée pour configuration, analyse et diagnostic
• Activation des extensions de points de données et protocoles via l'interface
• Configuration à distance possible via cloud MQTT
• Scan BACnet automatique ou manuel pour détection des appareils et points de données
• Mise en service simplifiée et accélérée

Horloge temps réel et enregistrement de données

• Horloge temps réel (RTC) avec batterie de secours
• Emplacement carte microSD jusqu'à 2 Go
• Enregistrement des données de tendances (Trend Logs)
• Conservation des données et de l'heure en cas de coupure secteur

Fiabilité et maintenance prédictive

• Surveillance par chien de garde matériel et logiciel
• Redémarrage automatique après coupure secteur
• Aucune pièce mobile (pas de ventilateur)
• Support MQTT pour maintenance prédictive et gestion de l'énergie via cloud
• LED de diagnostic : Power, RX, TX et Status multicolore

Alimentation et caractéristiques électriques

• Tension d'alimentation : +12 à +24 V DC ou 12 à 24 V AC
• Borniers V+ et V- sur connecteur PWR
• Consommation électrique : 3,1 W
• LED Power pour indication de l'alimentation

Boîtier et installation

• Boîtier métallique robuste pour environnement armoire électrique
• Montage sur rail DIN TS35 selon EN60715 (support inclus)

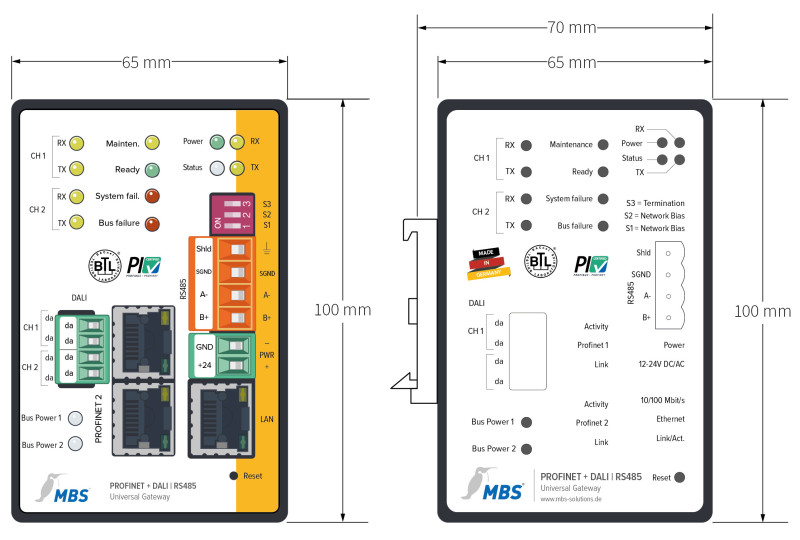

• Dimensions : 100 mm (H) × 65 mm (L) × 70 mm (P)
• Poids : 400 g
• Indice de protection : IP20

Conditions environnementales

• Température ambiante : 0 à +45 °C
• Humidité relative : 20 à 80 % (non condensée)
• Convient aux environnements tertiaires et industriels

Certifications et conformité

• Certification CE
• Certification BACnet WSPCert (DIN EN ISO 16484-5 révision 14)
• Certificat AMEV pour équipements BACnet certifiés
• Fabriqué en Allemagne selon ISO 9001
• Développé et testé en laboratoire d'essai DALI accrédité DAkkS

Applications typiques

• Intégration d'installations d'éclairage DALI dans des réseaux PROFINET
• Passerelle entre automates Siemens (S7-1200, S7-1500, S7-300) et systèmes DALI
• Supervision BACnet d'installations d'éclairage DALI
• Gestion de l'éclairage dans les bâtiments tertiaires, industriels et commerciaux
• Projets d'automatisation nécessitant communication RS-485 et PROFINET
• Systèmes connectés au cloud pour maintenance prédictive et gestion énergétique
